Номер по Госреестру СИ: 63885-16
63885-16 Антенны измерительные
(TESEQ CBL 6143A)
Назначение средства измерений:
Антенны измерительные TESEQ CBL 6143A (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, ваттметрами поглощаемой мощности)) для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств.
Внешний вид.
Антенны измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.05.2026
Номер записи - 155105
ID в реестре СИ - 377505
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, Антенны измерительные TESEQ CBL 6143A, Антенна измерительная TESEQ CBL 6143A, TESEQ CBL 6143A, 6143A, -,
Производитель
Изготовитель - Фирма "TESEQ Gmbh"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 33
Выдано извещений - 1
Кол-во периодических поверок - 29
Кол-во средств измерений - 9
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 714 дн.
Приказы РСТ, где упоминается данный тип СИ
№562 от 2016.05.12 Об утверждении типов средств измерений
№576 от 2021.04.23 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Антенны измерительные (TESEQ CBL 6143A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TESEQ Gmbh"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63884-16 12.05.2026 |
Антенны измерительные, TESEQ BHA 9118 Фирма "TESEQ Gmbh" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63885-16 12.05.2026 |
Антенны измерительные, TESEQ CBL 6143A Фирма "TESEQ Gmbh" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Антенны измерительные (TESEQ CBL 6143A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 1 | 1 | 13 | 1 | 9 | 1 | 8 |
Стоимость поверки Антенны измерительные (TESEQ CBL 6143A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Антенны измерительные TESEQ CBL 6143A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным TESEQ CBL 6143A
ГОСТ Р 8.574-2000 Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 63885-16 «Инструкция. Антенны измерительные TESEQ CBL 6143A фирмы «TESEQ Gmbh», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.05.2015 г.
Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке типографским способом.
Основные средства поверки:
-
- генератор сигналов высокочастотный R&S SMR40 (рег. № 35617-07), диапазон частот от 10 до 40000 МГц, уровень выходного сигнала от минус 20 до 13 дБм, пределы допускаемой относительной погрешности установки частоты ±5 •IO-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ±1,0 дБ;
-
- рабочий эталон напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 300 Гц до 1000 МГц, диапазон частот установки электрического поля дипольными антеннами от 30 до 1000 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ±6 %;
- антенна измерительная П6-23М (рег. № 24810-03), диапазон частот от 1,0 до 18,0 ГГц, эффективная площадь 150 см2, пределы допускаемой относительной погрешности эффективной площади ±20 %, КСВН входа 1,5;
- анализатор спектра Е4440А (рег. № 56128-14), диапазон рабочих частот от 3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ±1,0-10’6, пределы допускаемой погрешности определения уровня ±1,2 дБ;
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06), диапазон частот от 0,01 до 8,3 ГГц, диапазон измерений КСВН от 1,03 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±25 %.
Изготовитель
Фирма «TESEQ Gmbh», Германия
Landsberger Str/255, 12623 Berlin Germany
Заявитель
Закрытое акционерное общество «Научно-производственная фирма «Диполь»
(ЗАО «НПФ «Диполь»)
Юридический адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16 Почтовый адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16 ИНН 7804137537
Телефон/факс: (812) 702-12-66; E-mail: pribor@dipaul.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Конструктивно антенна представляет собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.
Биконическая часть антенны обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенны обеспечивает работу на частотах до 3000 МГц. Конструкция изготовлена из металла и имеет общую точку подключения со стороны большего вибратора. Антенна подключается к измерительному устройству через коаксиальный вход тип III, вариант 3 (розетка) по ГОСТ 13317-89.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

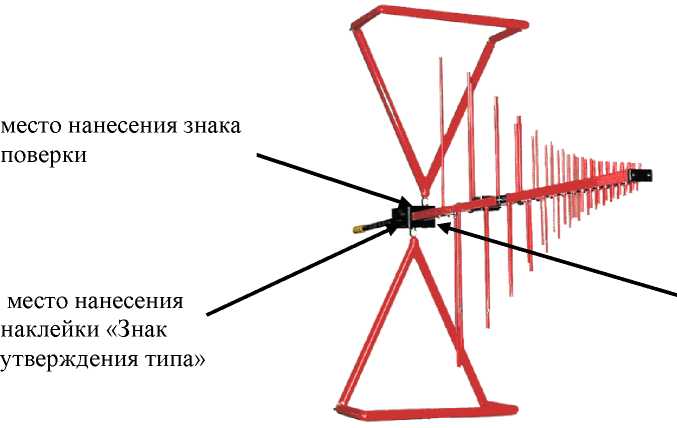

Внешний вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
место пломбировки
Рисунок 1
Программное обеспечение отсутствует.
Комплект поставки включает:
-
- антенна измерительная TESEQ CBL 6143A- 1 шт.;
-
- комплект эксплуатационной документации - 1 шт.;
-
- методика поверки- 1 шт.
Таблица 1
|
Наименование параметра (характеристики) |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 30 до 3000 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ/м |
от 5 до 35 |
|
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
±2 |
|
Коэффициент стоячей волны по напряжению в диапазоне частот свыше 200 до 3000 МГц, не более |
2,0 |
|
Номинальное значение выходного сопротивления антенны, Ом |
50 |
|
Масса, кг, не более |
4,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1525x980x410 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность воздуха при температуре 25 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
