Номер по Госреестру СИ: 63848-16
63848-16 Тахеометры электронные
(NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10)
Назначение средства измерений:
Тахеометры электронные NTS-SSORI, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Тахеометры электронные
Рисунок № 1
Программное обеспечение
Тахеометры электронные NTS-330RI, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 имеют встроенное программное обеспечение «Firmware». Программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер ПО), не ниже |
002-131231 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным NTS-330RT, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10
-
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2 ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
-
3 ГОСТ 8.016-81 « Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
4 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
-
5 Техническая документация «South Surveying & Mapping Instrument CO., LTD», КНР.
Поверка
Поверкаосуществляется по документу МП АПМ 93-15 «Тахеометры электронные NTS-330RT, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10. Методика поверки», утверждённому ООО «Автопрогресс-М» 16 декабря 2015 г.
Перечень основного оборудования, необходимого для поверки:
-
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
-
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Знак поверки наносится на свидетельство о поверке.
Изготовитель
«South Surveying & Mapping Instrument CO., LTD.», КНР
5/F, №.8, Jiangong Road, Tian He Software Parl., Zhongshan Avenue West, Guangzhou 510665, China
Тел.: +86-20-23380891/ 85524990; Факс: +86-20-85524889/ 85529089
E-mail: mail@southsurvey.com
Заявитель
Общество с ограниченной ответственностью «ЮГ» (ООО «ЮГ»), ИНН 5032265016
143026, Московская обл., Одинцовский р-н, р.п. Новоивановское, ул. Калинина, 8, пом. 9 Тел.: +7 (495) 597-61-19; E-mail: info@southsurvey.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0; E-mail: info@autoprogress-m.ru
Тахеометры электронные NTS^OR^ NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний тахеометров производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера тахеометров - 620 - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней панели расположен жидкокристаллический дисплей и кнопки управления. На боковых панелях расположены отсек для установки аккумулятора и разъём RS232 для связи с персональным компьютером.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки.
Выпускаемые модификации различаются диапазоном измерений расстояний, а также погрешностью измерений углов и расстояний.
Общий вид тахеометров электронных NTS-330RX NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 представлен на рис. 1.

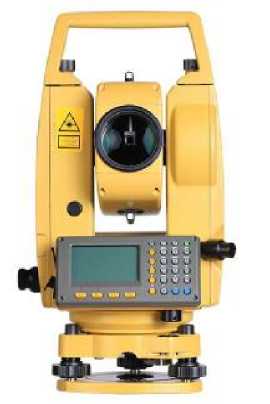

Рисунок 1 - Общий вид тахеометров электронных
NTS-330RI, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Таблица 6 -
Наименование |
Количество, ед. |
Тахеометр электронный |
1 |
Аккумулятор |
2 |
Зарядное устройство |
1 |
Кабель для передачи данных |
1 |
Набор инструментов для юстировки |
1 |
Салфетка для протирания оптики |
1 |
Защитная бленда на объектив |
1 |
Нитяной отвес |
1 |
Транспортировочный футляр |
1 |
Плоская призма |
1 |
Ремень для транспортировочного футляра |
1 |
Чехол от дождя |
1 |
Карта памяти формата SD |
1 |
Диск с ПО |
1 |
Методика поверки МП АПМ 93-15 |
1 |
Руководство по эксплуатации на русском языке |
1 |
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Модификация |
NTS-330RТ |
У величение зрительной трубы, крат |
30 |
Диаметр входного зрачка, мм |
45 |
Угловое поле зрения зрительной трубы, .,.° ...', не |
1 30 |
менее | |
Наименьшее расстояние визирования, м, не более |
1,3 |
Цена деления установочного уровня: | |
- круглого, .'/ мм |
8/2 |
- цилиндрического, ...''/ мм |
30/2 |
Диапазон компенсации компенсатора,.', не менее |
±4 |
Пределы допускаемой погрешности оптического центрира, мм, не более |
±1,0 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений: |
0 - 360 1,5 - 3000,0 1,5 - 1000,0 1,5 - 500,0 |
Дискретность отсчитывания измерений:
|
1 / 5 1 |
Допускаемая средняя квадратическая погрешность измерений углов, . |
2 |
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." |
±4 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: |
(2 + 2-10^-D) (2 + 2-10^-D) (3 + 240-6О)4 (5 + 240-6о)5 где D - измеряемое расстояние, мм |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: |
±2-(2 + 2-10^-D) ±2-(2 + 2-10-6<D) ±2-(3 + 240-6О)4 ±2<5 + 240-6о)5 где D - измеряемое расстояние, мм |
Диапазон рабочих температур, °С |
от минус 30 до плюс 60 |
Габаритные размеры (Д*Ш*В), мм, не более |
160x150x340 |
Масса тахеометра с подставкой и аккумулятором, кг, не более |
5,4 |
Таблица 3 -
Наименование характеристики |
Значение характеристики | |
Модификация |
NTS-362R6 NTS-362R6L |
NTS-365R6 |
У величение зрительной трубы, крат |
30 | |
Диаметр входного зрачка, мм |
45 | |
Угловое поле зрения зрительной трубы, ...° ...', не менее |
1 30 | |
Наименьшее расстояние визирования, м, не более |
1 | |
Цена деления установочного уровня:
|
8/2 30/2 | |
Диапазон компенсации компенсатора, не ме нее |
±3 | |
Пределы допускаемой погрешности оптического центрира, мм, не более |
1,0 | |
Диапазон измерений:
|
0 - 360 1,5 - 5000,0 1,5 - 600,0 | |
Дискретность отсчитывания измерений:
|
1 / 5 1 / 0,1 | |
Допускаемая средняя квадратическая погрешность измерений углов, . |
2 |
5 |
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." |
±4 |
±10 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
(2 + 2-10^-D) (5 + 2-10^-D) где D - измеряемое расстояние, мм | |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±2-(2 + 2-10^-D) ±2-(5 + 2-10^-D) где D - измеряемое расстояние, мм | |
Диапазон рабочих температур, °С |
от минус 20 до плюс 50 | |
Габаритные размеры (Д*Ш*В), мм, не более |
160x150x330 | |
Масса тахеометра с подставкой и аккумулятором, кг, не более |
5,2 |
1) - при метеорологической дальности видимости (МДВ) не менее 20 км, турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, и слабой солнечной засветке по трассе измерений.
Таблица 4 -
Наименование характеристики |
Значение характеристики | |
Модификация |
NTS-372R10 |
NTS-375R10 |
У величение зрительной трубы, крат |
30 | |
Диаметр входного зрачка, мм |
45 | |
Угловое поле зрения зрительной трубы, ...° ...', не менее |
1 30 | |
Наименьшее расстояние визирования, м, не более |
1 | |
Цена деления установочного уровня:
|
8/2 30/2 | |
Диапазон компенсации компенсатора, .', не менее |
±3 | |
Пределы допускаемой погрешности оптического центрира, мм, не более |
1,0 | |
Диапазон измерений:
|
0 - 360 1,5 - 5000,0 1,5 - 1000,0 1,5 - 1000,0 | |
Дискретность отсчитывания измерений:
|
0,1 / 1 / 5 / 10 0,1 / 1 | |
Допускаемая средняя квадратическая погрешность измерений углов, . |
2 |
5 |
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." |
±4 |
±10 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: |
(2 + 2-10^-D) (2 + 2-10^-D) (3 + 2-10^-D) где D - измеряемое расстояние, мм | |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: |
±2-(2 + 2-10^-D) ±2-(2 + 2-10^-D) ±2<3 + 2-10^-D) где D - измеряемое расстояние, мм | |
Диапазон рабочих температур, °С |
от минус 20 до плюс 50 | |
Габаритные размеры (Д*Ш*В), мм, не более |
200x190x350 | |
Масса тахеометра с подставкой и аккумулятором, кг, не более |
6,0 |
-
2) - при слабой турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, слабой солнечной засветке по трассе измерений и при угле между направлением визирования и нормалью к поверхности отражателя не 3б)олее 20°.
-
3) - при слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойного изображения диффузно-отражающей поверхности с отражающей способностью 90%, наблюдаемой в зрительную трубу тахеометра и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
Таблица 5 -
Наименование характеристики |
Значение характеристики |
Модификация |
NTS-382R10 |
У величение зрительной трубы, крат |
30 |
Диаметр входного зрачка, мм |
48 |
Угловое поле зрения зрительной трубы, ...° ...', не менее |
1 30 |
Наименьшее расстояние визирования, м, не более |
1,2 |
Цена деления установочного уровня:
|
8/2 30/2 |
Диапазон компенсации компенсатора, ...\ не менее |
±3 |
Пределы допускаемой погрешности оптического центрира, мм, не более |
1,0 |
Диапазон измерений:
|
0 - 360 1,5 - 5000,0 1,5 - 1000,0 1,5 - 1000,0 |
Дискретность отсчитывания измерений:
|
0,1 / 1 / 5 / 10 0,1 / 1 |
Допускаемая средняя квадратическая погрешность измерений углов, . |
2 |
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." |
±4 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
(2 + 2-10^-D) (2 + 240-6о) (3 + 240-6о) где D - измеряемое расстояние, мм |
Продолжение таблицы 5
Наименование характеристики |
Значение характеристики |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±2-(2 + 2-10<D) ±2<2 + 2-10<d) ±2-(3 + 2-10<d) где D - измеряемое расстояние, мм |
Диапазон рабочих температур, °С |
от минус 20 до плюс 50 |
Габаритные размеры (Д*Ш*В), мм, не более |
200x180x350 |
Масса тахеометра с подставкой и аккумулятором, кг, не более |
6,0 |
-
1) - при метеорологической дальности видимости (МДВ) не менее 20 км, турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, и слабой солнечной засветке по трассе измерений.
-
2) - при слабой турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, слабой солнечной засветке по трассе измерений и при угле между направлением визирования и нормалью к поверхности отражателя не 3б)олее 20°.
-
3) - при слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойного изображения диффузно-отражающей поверхности с отражающей способностью 90 %, наблюдаемой в зрительную трубу тахеометра и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
