Сведения о средстве измерений: 63718-16 Дозаторы весовые непрерывного действия

Номер по Госреестру СИ: 63718-16
63718-16 Дозаторы весовые непрерывного действия
(K-SFM)

Назначение средства измерений:
Дозаторы весовые непрерывного действия K-SFM (далее - дозаторы) предназначены для измерений заданных значений массы сыпучих материалов в единицу времени (производительности).

сертификация программного обеспечения
Внешний вид. Дозаторы весовые непрерывного действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2026
Номер записи - 154929
ID в реестре СИ - 377329
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LWF D5, K-SFM-275-В,

Производитель

Изготовитель - Фирма "Coperion K-Tron (Switzerland) LLC"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Дозаторы весовые непрерывного действия (K-SFM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
63718-16 Дозаторы весовые непрерывного действия (K-SFM)
Фирма "Coperion K-Tron (Switzerland) LLC" (ШВЕЙЦАРИЯ )
28346-06 Дозаторы весовые непрерывного действия (Альфа)
АО «ВИК «Тензо-М» (РОССИЯ Московская область,г.о. Люберцы, д.п. Красково)
63718-16 Дозаторы весовые непрерывного действия (K-SFM)
Фирма "Coperion K-Tron (Switzerland) LLC" (ШВЕЙЦАРИЯ )
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)
63718-16 Дозаторы весовые непрерывного действия (K-SFM)
Фирма "Coperion K-Tron (Switzerland) LLC" (ШВЕЙЦАРИЯ )
70518-18 Дозаторы весовые автоматические непрерывного действия ("ПОТОК")
Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово)

Все средства измерений Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63718-16
14.04.2026
Дозаторы весовые непрерывного действия, K-SFM
Фирма "Coperion K-Tron (Switzerland) LLC" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Кто поверяет Дозаторы весовые автоматические непрерывного действия ("ПОТОК")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОЛОГ"
(RA.RU.311577)
  • LWF D5
  • 6 0 6 0 6 0 6
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • K-SFM-275-В
  • 4 4 0 0 4 4 0
    ООО "МЕТРОВЕС"
    (RA.RU.314355)
  • LWF D5
  • 3 0 3 0 3 0 3

    Стоимость поверки Дозаторы весовые автоматические непрерывного действия ("ПОТОК")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) дозатора встроено во вторичный измерительный преобразователь и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке и представлению измерительной информации. В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести при проведении работ по юстировке.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KCM-SFM

    Номер версии (идентификационный номер) ПО*

    20207 V2.4

    Цифровой идентификатор ПО

    Не доступно

    * Номер версии (идентификационный номер) ПО не ниже указанного.

    Для идентификации программы необходимо войти в параметр «Меню», затем «Система», затем «Версия ПО», затем нажать клавишу «Enter» и на дисплее отобразится номер версии ПО.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации, термосублимационным способом на маркировочную табличку, расположенную на корпусе дозирующего устройства.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложены в Руководство по эксплуатации «Дозаторы весовые непрерывного действия K-SFM. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия K-SFM

    • 1. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

    • 2. Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП 2301-282-2015 «Дозаторы весовые непрерывного действия K-SFM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.12.2015 г.

    Основные средства поверки: весы среднего класса точности по ГОСТ OIML R 76-1-2011, секундомер механический СОПпр-2а-2-010 второго класса точности.


    Изготовитель


    Фирма «Coperion K-Tron (Switzerland) LLC», Швейцария
    Адрес: Lenzhardweg 43/45, 5702 - Niederlenz, Switzerland
    Тел. +41 62 885-71-71, факс +41 62 885-71-80
    Е-mail: ks@coperionktron.com, http://www. coperionktron.com

    Заявитель


    Общество с ограниченной ответственностью «Коперион» (ООО «Коперион»)
    ИНН 7702558889
    Юридический адрес: Россия 129473, г. Москва, ул. Краснопролетарская, д. 16, стр. 1 Тел./факс +7(499) 258-42-06; Е-mail: inna.levina@coperion.com
    Фактический адрес: Россия 129343, г. Москва, проезд Серебрякова, д. 14 стр. 15, офис 219

    Испытательный центр


    ФГУП «ВНИИМ им. Д. И. Менделеева»
    Адрес: 190005, Санкт-Петербург, Московский пр., 19
    Тел. (812) 251-76-01, факс (812) 713-01-14; Е-mail: info@vniim.ru, http://www.vniim.ru

    Принцип работы дозатора основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести дозируемого материала, в цифровой электрический сигнал, поступающий во вторичный преобразователь. Значения производительности индицируется на вторичном преобразователе, при появлении отклонения текущей производительности дозатора от заданной, формируется сигнал, воздействующий на привод, обеспечивая, таким образом, заданную производительность.

    Конструктивно дозатор состоит из дозирующего устройства и блока управления.

    Дозирующее устройство включает в себя питатель, привод питателя и силоприемное устройство, смонтированные на несущей раме. Силоприемное устройство передает усилие, создаваемое дозируемым материалом, на два весоизмерительных датчика, установленных на раме. Один датчик измеряет вертикальную составляющую нагрузки, создаваемой потоком материала, второй датчик измеряет горизонтальную составляющую. В состав блока управления входит вторичный преобразователь, с устройством индикации, электронные компоненты управления.

    Дозаторы выпускаются двух модификаций, отличающихся значениями наибольшей и наименьшей производительности, габаритными размерами и массой.

    Знак поверки наносится на маркировочную табличку, расположенную на корпусе дозирующего устройства.

    Внешний вид. Дозаторы весовые автоматические непрерывного действия (

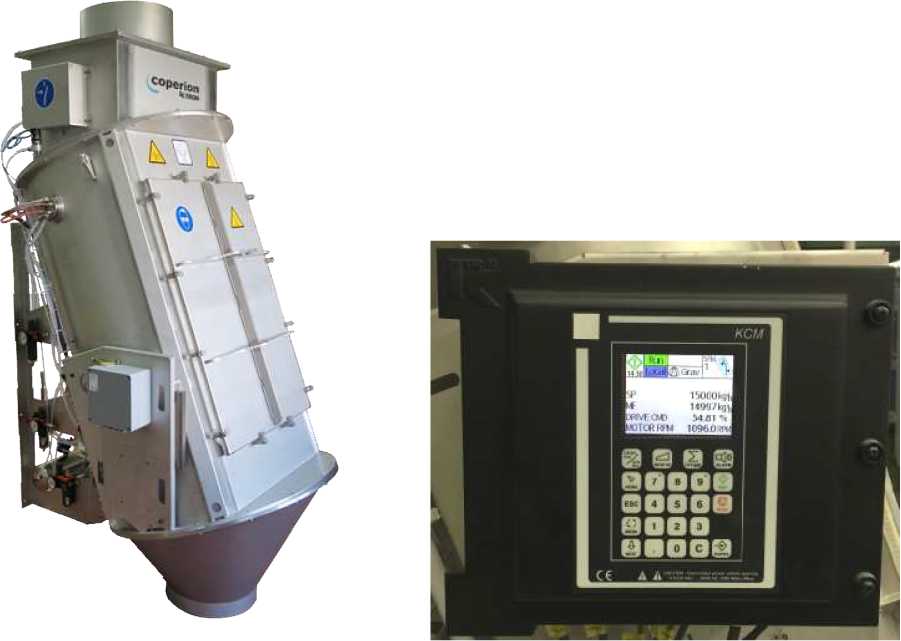

    Рисунок 1 - Внешний вид дозирующего устройства и блока управления


    Дозатор весовой непрерывного действия K-SFM - 1 шт.

    Руководство по эксплуатации - 1 экз.

    Методика поверки МП 2301-282-2015 - 1 экз.


    Наибольший и наименьший пределы производительности, пределы допускаемой абсолютной погрешности приведены в таблице 2.

    Таблица 2

    Модификация

    Производительность, т/ч

    Пределы допускаемой относительной погрешности, % от текущей производительности*

    наименьшая

    наибольшая

    K-SFM-275-B

    2

    36

    ±0,5

    K-SFM-350-B

    5

    120

    * Пределы допускаемой относительной погрешности нормированы при непрерывной работе дозатора в течение 6 мин.

    Габаритные размеры и масса дозатора приведены в таблице 3.

    Таблица 3

    Модификация

    Г абаритные размеры, не более, мм (длина, ширина, высота)

    Масса дозирующего устройства, не более, кг

    K-SFM-275-B

    630, 920, 1520

    205

    K-SFM-350-B

    880, 1320, 2200

    365

    Условия эксплуатации:

    Параметры электрического питания от сети переменного тока:

    • - напряжение, В.........................................................................от 187 до 242

    • - частота, Гц.................................................................................от 49 до 51

    Потребляемая мощность, В •А, не более

    Вероятность безотказной работы за 1000 часов
