Номер по Госреестру СИ: 63716-16
63716-16 Анализаторы размеров частиц
(Zetasizer Nano ZSP, Zetasizer Helix, Zetasizer µV, Zetasizer APS)
Назначение средства измерений:
Анализаторы размеров частиц Zetasizer Nano ZSP, Zetasizer Helix, Zetasizer pV, Zetasizer APS (далее - анализаторы) предназначены для измерений размеров ультрамелких частиц в жидкостях.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц
Рисунок № 2
Внешний вид.
Анализаторы размеров частиц
Рисунок № 3
Программное обеспечение
Анализаторы имеют автономное программное обеспечение «Zetasizer Software» (ПО), разработанное фирмой «Malvern Instruments Ltd.» на основе операционной системы Windows. Основные функции ПО: управление работой анализатора, обработка сигналов от фотодиодного детектора, представление и хранение результатов измерений.
ПО устанавливается на анализаторы при первичном введении их в эксплуатацию. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Zetasizer Software |
Номер версии (идентификационный номер) ПО |
не ниже 7.11 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
EE39414C |
Алгоритм вычисления идентификатора ПО |
CRC32 |
ПО идентифицируется при подключении анализатора к компьютеру. Идентификационное наименование ПО отображается в главном окне программы при ее запуске. Номер версии ПО отображается в диалоге информации о программе. Метрологически значимая часть ПО и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью кодов и паролей разработчика ПО. Защита ПО и результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую часть анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Анализатор размеров частиц Zetasizer Nano. Руководство по эксплуатации», «Анализатор размеров частиц Zetasizer APS. Руководство по эксплуатации», «Анализатор размеров частиц Zetasizer gV. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц Zetasizer Nano ZPS, Zetasizer Helix, Zetasizer 11V, Zetasizer APS-
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
-
2 Техническая документация фирмы «Malvern Instruments Ltd.», Великобритания.
Поверка
Поверкаосуществляется в соответствии с документом МП-640-027-15 «Инструкция. Анализаторы размера частиц Zetasizer Nano ZPS, Zetasizer APS, Zetasizer gV, Zetasizer Helix. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2015 года.
Основные средства поверки:
-
- государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ±3 %;
-
- измеритель температуры многоканальный прецизионный МИТ 8.03 с датчиком температуры ТСПН, рег. № 19736 -11, диапазон измерений температуры от 0 до 100 °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,06 °С.
Знак поверки наносится на свидетельство о поверке анализаторов.
Изготовитель
Фирма «Malvern Instruments Ltd.», ВеликобританияАдрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, United Kingdom,
WR14 1XZ
Тел.: + 44 (0) 1684-892456
Факс: + 44 (0) 1684-892789
Http: www.malvern.com
Заявитель
Общество с ограниченной ответственностью «КД Системы и Оборудование» (ООО «КД Системы и Оборудование»)
Юридический адрес: 194292, г. Санкт-Петербург, пр. Культуры, д. 24, литера А, пом. 7-Н
Фактический адрес: 197375, г. Санкт-Петербург, ул. Вербная, д. 27, литера А, офис 623 Тел.: +7 (812) 319-55-71; Факс: +7 (812) 319-55-72
E-mail: info@kdsi.ru; Http: www.kdsi.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно анализаторы выполнены в виде единого блока, включающего измерительную часть, коррелятор и микропроцессорное устройство. Основными элементами измерительной части являются лазерный источник света, фокусирующая оптическая система и фотодиодный детектор. Коррелятор и микропроцессорное устройство предназначены для обработки измерительных сигналов, полученных с фотодиодного детектора. Управление анализаторами и представление результатов измерений осуществляется на компьютере с помощью автономного программного обеспечения на основе операционной системы Windows.
Анализаторы относятся к лабораторным приборам. Питание осуществляется от сети переменного тока. Связь с компьютером - через интерфейс USB.
Принцип работы анализаторов основан на методе измерений динамического рассеяния света, суть которого в определении размера частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света.
Проба жидкости помещается в зону зондирующего лазерного луча, в результате взаимодействия которого с частицами в жидкости происходит рассеяние света. Рассеянный частицами свет регистрируется фотодиодным детектором. Флуктуации интенсивности рассеяния, возникающие вследствие броуновского движения частиц, анализируются коррелятором. На основе полученной корреляционной функции, содержащей информацию о коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений представляются в цифровом и графическом виде.
Анализаторы отличаются:
-длиной волны лазера (633 нм для Zetasizer Nano ZSP и Zetasizer Helix; 830 нм для Zetasizer pV и Zetasizer APS);
-углом регистрации рассеянного света (173° для Zetasizer Nano ZSP и Zetasizer Helix; 90° для Zetasizer pV и Zetasizer APS);
-типом размещения пробы (Zetasizer Nano ZSP, Zetasizer Helix, Zetasizer pV - кюветного типа, Zetasizer APS - планшетного типа);
-набором дополнительных функций.
Внешний вид анализаторов, обозначение места для размещения знаков утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.

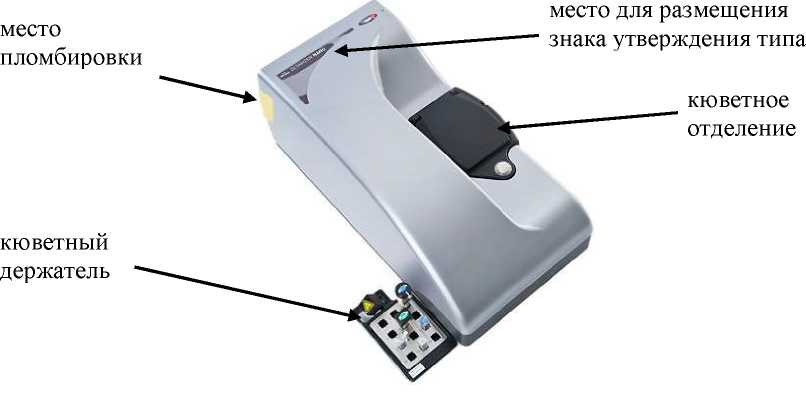

Рисунок 1 - Внешний вид, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа анализаторов Zetasizer Nano ZPS, Zetasizer Helix
индикатор работоспособности
кюветное отделение
\
место пломбировки
место для размещения знака утверждения типа

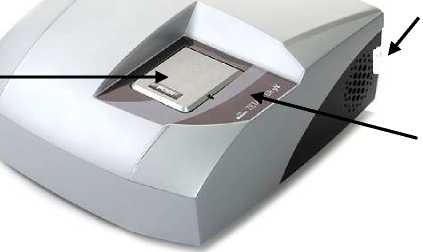

Рисунок 2 - Внешний вид, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа анализаторов Zetasizer |iV

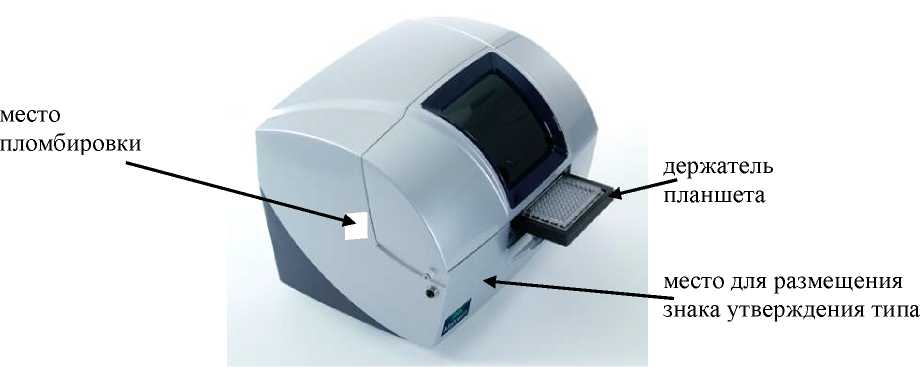

Рисунок 3 - Внешний вид, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа анализаторов Zetasizer APS
Таблица 3
Наименование |
Количест во, шт. |
Примечание |
1 Анализатор размеров частиц Zetasizer Nano ZPS, или Zetasizer Helix, или Zetasizer gV, или Zetasizer APS |
1 |
по заказу |
2 Персональный компьютер |
1 |
по заказу |
3 Титратор МРТ-2 |
1 |
по заказу |
4 Блок термостабилизации РТС-2 |
1 |
по заказу |
Наименование |
Количест во, шт. |
Примечание |
5 Рамановский спектрометр |
1 |
по заказу |
6 Автоматическое устройство для подачи пробы |
1 |
по заказу |
7 Набор кювет |
1 | |
8 Комплект сетевых кабелей |
1 | |
9 Сетевой адаптер |
1 | |
10 Кабель USB для подключения к персональному компьютеру |
1 | |
11 Сетевой кабель |
2 | |
12 Кабель USB для подключения к персональному компьютеру |
1 | |
13 Программное обеспечение «Zetasizer Software» (диск) |
1 | |
14 Комплект ЗИП |
1 | |
15 Паспорт |
1 | |
16 Руководство по эксплуатации |
1 | |
17 Методика поверки |
1 |
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
характеристики | |
Диапазон показаний размеров частиц, нм: анализаторов Zetasizer Nano ZPS, Zetasizer Helix |
от 0,3 до 10000 |
анализаторов Zetasizer gV, Zetasizer APS |
от 0,3 до 2000 |
Диапазон измерений размеров частиц, нм: анализаторов Zetasizer Nano ZPS, Zetasizer Helix |
от 10 до 10000 |
анализаторов Zetasizer gV, Zetasizer APS |
от 10 до 2000 |
Пределы допускаемой относительной погрешности измерений размеров частиц, % |
±10 |
Минимальный объем пробы, мкл: анализаторов Zetasizer Nano ZPS, Zetasizer Helix |
12 |
анализатора Zetasizer gV |
2 |
анализатора Zetasizer APS |
20 |
Наименование характеристики |
Значение характеристики |
Диапазон рабочих температур в отделении для размещения |
от 0 до 90 от 2 до 90 |
пробы, °С: | |
анализаторов Zetasizer Nano ZPS, Zetasizer Helix | |
анализаторов Zetasizer gV, Zetasizer APS | |
Пределы допускаемой абсолютной погрешности установки |
±0,1 |
температуры в отделении для размещения пробы, °С | |
Напряжение питания от сети переменного тока частотой (50 ± 1) |
220±22 |
Потребляемая мощность анализаторов, В^А, не более |
100 |
Габаритные размеры (длина х ширина х высота), мм, не более: | |
анализатора Zetasizer Nano ZPS |
600 х 320 х 260 |
анализатора Zetasizer Helix |
600 х 375 х 260 |
анализатора Zetasizer gV |
410 х 350 х 170 |
анализатора Zetasizer APS |
500 х 410 х 420 |
Масса, кг, не более: | |
анализатора Zetasizer Nano ZPS |
19 |
анализатора Zetasizer Helix |
24 |
анализатора Zetasizer gV |
14 |
анализатора Zetasizer APS |
20 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
от плюс 15 до плюс 30 |
- относительная влажность окружающего воздуха при 25 °С, % |
до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
П р и м еча ние - Метрологические характеристики установлены на тестовых водных растворах монодисперсных латексов |
