Номер по Госреестру СИ: 63666-16
63666-16 Датчики весоизмерительные
(SIWAREX WL280 RN-S SA, SIWAREX WL270 CP-S SB, SIWAREX WL270 CP-S SA)
Назначение средства измерений:
Датчики весоизмерительные SIWAREX WL280 RN-S SA, SIWAREX WL270 CP-S SB, SIWAREX WL270 CP-S SA (далее - датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным SIWAREX WL280 RN-S SA, SIWAREX WL270 CP-S SB, SIWAREX WL270 CP-S SA
1. ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы "Siemens AG", Германия
Изготовитель
Фирма «Siemens AG», подразделение «Siemens Sensors and Communication Ltd.», Китай Адрес: 117, Guangxian Road, Qixianling, High-Tech Industry Zone, Dalian City, Liaoning Province 116023, P.R., ChinaТел: +86 411 82790415
Факс: +86 411 82790351
Http: http://www.siemens.com.cn
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.
Внешний вид датчиков показан на рисунке 1, 2.

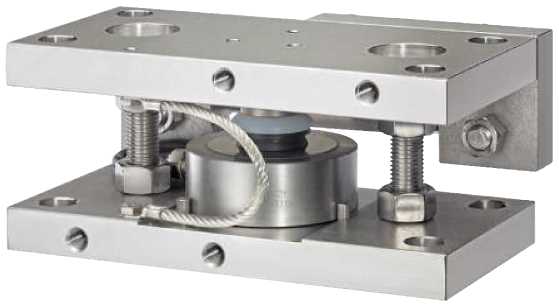

SIWAREX WL280 RN-S SA
Рисунок 1 - Внешний вид датчиков

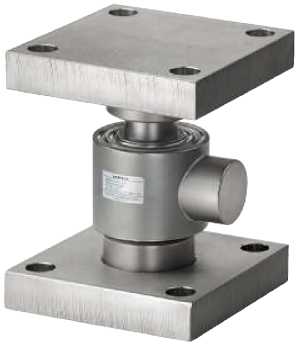

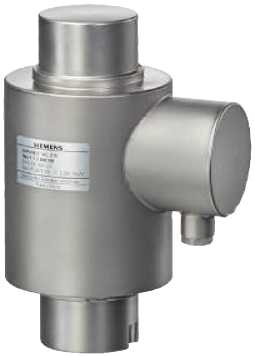

SIWAREX WL270 CP-S SB SIWAREX WL270 CP-S SA
Рисунок 2 - Внешний вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
-
1. датчиков SIWAREX WL280 RN-S SA.
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
С | ||
Максимальное число поверочных интервалов, nmax = Етах /v |
3000 | ||
Максимальная нагрузка, Етах, кг |
60, 130, 280 |
500, 1000, 2000, |
13000, |
3500, 5000, 10000 |
28000, 60000 | ||
Минимальная нагрузка, Ет^, кг |
0 | ||
Минимальный поверочный интервал, vmin, кг |
Етах /16000 |
Етах /17500 |
Етах /17500 |
Примечание: * Метрологические характеристики приведены для предельных значений темпе- | |||
ратуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В:
-
- при Етах: 60, 130, 280 кг ........................................................................1,0±0,1
-
- при Етах: 500, 1000, 2000, 3500, 5000, 10000, 13000, 28000, 60000 кг...............2,0±0,1
Значения входного и выходного сопротивлений приведены в таблице 3.
Таблица 3
Максимальная нагрузка, Е^^ кг |
Входное сопротивление, Ом |
Выходное сопротивление, Ом |
60, 130 |
1260±100 |
1020 ± 0,5 |
280 |
1260±250 |
1020 ± 0,5 |
500, 1000, 2000, 3500, 5000, 10000 |
1100±100 |
1025 ±25 |
13000 |
1200±100 |
1000 ± 0,5 |
28000 |
1075±100 |
930 ± 0,5 |
60000 |
1350±200 |
1175 ± 0,5 |
Условия измерений:
- предельные значения температуры, °С................................ от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 4.
Таблица 4
Максимальная нагрузка, Ещк, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
Диаметр |
Высота | ||
60, 130, 280 |
63 |
22 |
0,5 |
500, 1000 |
80 |
25 |
0,8 |
2000, 3500, 5000 |
80 |
30 |
1,1 |
10000 |
95 |
35 |
2 |
13000 |
95 |
35 |
2,2 |
28000 |
120 |
53 |
4 |
60000 |
140 |
69 |
6,6 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
-
2. датчиков SIWAREX WL270 CP-S SB
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 5.
Таблица 5
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интерва-nmax = Emax /п |
3000 |
Максимальная нагрузка, Emax, т |
100 |
Минимальная нагрузка, Emin, т |
0 |
Минимальный поверочный интервал, nmin, кг |
Emax /9000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 6.
Таблица 6
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке Сцц, выраженный
Номинальный выходной сигнал, мВ/В.....................................................2,0±0,02
Значение входного сопротивления датчиков, Ом
Значение выходного сопротивления датчиков, Ом
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Габаритные размеры (высота, диаметр), не более, мм....................................260,
Вероятность безотказной работы за 2000 ч
-
3. датчиков SIWAREX WL270 CP-S SA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальная нагрузка (Emjn) и минимальный поверочный интервал (nmin) приведены в таблице 7.
Таблица 7
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интерва-nmax = Emax /п |
3000 |
Максимальная нагрузка, Emax, т |
10, 20, 30, 50 |
Минимальная нагрузка, Emin, т |
0 |
Минимальный поверочный интервал, nmin, кг |
Emax /10000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 8.
Таблица 8
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
Номинальный выходной сигнал, мВ/В......................................................2,0±0,02
Значение входного сопротивления датчиков, Ом
Значение выходного сопротивления датчиков, Ом
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Габаритные размеры датчика (диаметр, высота), не более, мм..........................89, 119
Масса датчика, кг, не более............................................................................3,5
Вероятность безотказной работы за 2000 ч.......................................................0,9
