Номер по Госреестру СИ: 63499-16
63499-16 Анализатор влажности
(АМЕТЕК мод. 2850)
Назначение средства измерений:
Анализатор влажности АМЕТЕК модель 2850 (далее - анализатор) предназначен для измерений объемной доли влаги в таких газах, как кислород, водород, гелий, аргон и азот в составе установки разделения воздуха PL4HN в г. Тольятти.
Внешний вид.

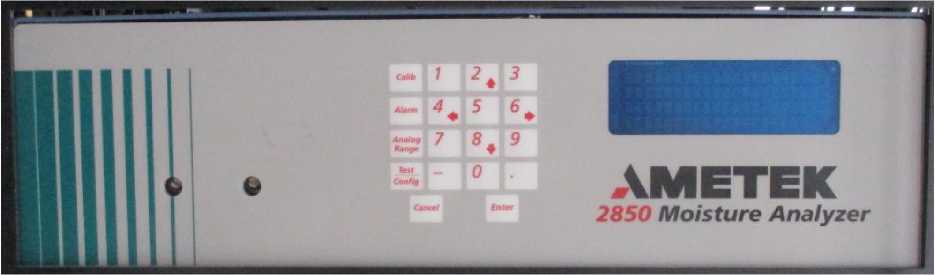

Анализатор влажности
Рисунок № 1
Программное обеспечение
Идентификационные данные по программному обеспечению приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
0051863E |
Номер версии (идентификационный номер ПО) |
Не ниже 1.03 |
Цифровой идентификатор ПО |
Недоступен |
Другие идентификационные данные (если имеются) |
Недоступен |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
наносится на титульный лист паспорта типографским способом, знак поверки наносится на верхний левый угол правой боковой крышки анализатора. приведены в соответствующем разделе паспорта на анализатор влажности АМЕТЕК модель 2850. 1. ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов». 2. Техническая документация фирмы «АМЕТЕК Process Instruments Division», США.
осуществляется по документу МП 63499-16 «Инструкция. Анализатор влажности АМЕТЕК модель 2850. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 26 ноября 2015 г. Основные средства поверки: - гигрометр Michell S400 (рабочий эталон 1 разряда), рег.№ 50304-12; - генератор влажного газа MG101, рег.№. 51452-12. Анализатор выполнен в едином корпусе, содержащем датчик и контроллёр. На передней панели прибора находятся 4-строчный 80-символьный вакуумный флуоресцентный цифровой дисплей и 18-клавишная панель управления, с помощью которой устанавливаются режимные параметры. Передача данных осуществляется с помощью двух программируемых токовых выходов, цепей сигнализации и интерфейса RS-485. Принцип действия анализатора основан на сравнении частот колебаний кварцевого кристалла, полученных при поочерёдном прохождении влажного и сравнительного газов. В качестве сравнительного может использоваться осушенный анализируемый газ или специально подготовленный газ из другого источника. Кварцевый кристалл покрыт тонкой плёнкой гигроскопичного материала и заключён в кристаллографическую измерительную ячейку. При прохождении газа через измерительную ячейку в зависимости от его влажности происходит поглощение или выделение влаги плёночным покрытием кристалла, в результате чего изменяется собственная частота его колебаний. В состав анализатора входит встроенный генератор влажного газа на основе тефлоновой полупроницаемой трубки, предназначенный для контроля градуировки в процессе эксплуатации анализатора. Количество воды, проницаемой через стенки трубки, определяется размерами трубки, проницаемостью материала, из которого изготовлена трубка, расходом осушенного газа и температурой. Для получения сравнительного газа используются установленные снаружи осушитель, с помощью которого анализируемый газ может быть высушен до значений объёмной доли влаги < 0,01 млн-1, и ловушка для загрязнителей. Входящие в состав анализатора измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60оС. Управление всеми функциями анализатора обеспечивается встроенным микропроцессором. Фотография внешнего вида анализатора влажности АМЕТЕК модель 2850 приведено на рисунке 1. Рисунок 1 - Внешний вид анализатора влажности АМЕТЕК модель 2850 Диапазон показаний объемной доли влаги, млн-1 Диапазон измерений объемной доли влаги, млн-1 Пределы допускаемых значений погрешности изме- |
от 0,2 до 1000 от 1 до 100 |
рений объемной доли влаги: абсолютной, млн-1 относительной, % Постоянная времени т0,63, не более, мин Потребляемая мощность, Вт Температура окружающей среды, оС Относительная влажность воздуха, не более, % Габаритные размеры, мм, не более Масса, кг, не более |
± 1 в диапазоне от 1 до 10 млн-1 ± 10 в диапазоне св. 10 до 100 млн-1 5 185 от 4 до 40 90 432x221x381 17 |
