Номер по Госреестру СИ: 63413-16
63413-16 Толщиномеры ультразвуковые
(DMS Go+)
Назначение средства измерений:
Толщиномеры ультразвуковые DMS Go+ (далее - толщиномеры) предназначены для. ручного контактного измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (трубы, сосуды давления и др.).
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Программное обеспечение
На электронный блок толщиномеров устанавливается внутреннее программное обеспечение (ПО). ПО выполняют следующие основные функции:
-
- представление результатов измерений на дисплее в виде цифрового значения толщины, развертки типа А-Скан, B-скан, минимального и максимального значения, значения относительно установленного порогового уровня;
-
- калибровка прибора по одной или двум толщинам;
-
- задание вручную скорости ультразвука в материале;
-
- проведение измерений толщины по первому отражению, по двум сигналам, по многократным отражениям;
-
- автоматическая настойка усиления во время измерений;
-
- осуществление температурной компенсации;
-
- подключение к электронному блоку диалоговых преобразователей. Происходит
автоматическое распознавание и установка параметров преобразователя в приборе;
-
- сохранение настроек и результатов измерений (в виде картинок экрана) во внутренней памяти прибора и на компьютере.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DMS Go |
Номер версии (идентификационный номер) ПО |
2.05 BLD 1 и выше |
Цифровой идентификатор ПО |
-* |
Другие идентификационные данные (если имеются) |
- |
* Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации Толщиномеров ультразвуковых DMS Go+ (Издание 4 от мая 2014 года); Раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым DMS Go+1. ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры
Толщиномеры являются ультразвуковыми переносными портативными измерительными приборами неразрушающего контроля, позволяющим измерять толщину изделий из металлов и сплавов при одностороннем доступе к контролируемому объекту.
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.

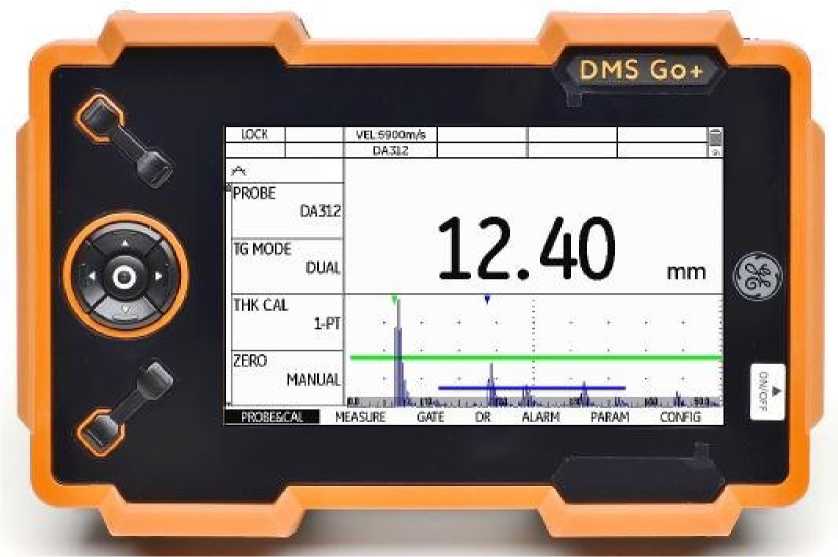

Конструктивно толщиномеры состоят из малогабаритного измерительного электронного блока и ультразвукового преобразователя, присоединяемого к толщиномеру посредством кабеля. Толщиномеры комплектуются совмещенными и раздельно-совмещенными преобразователями в соответствии с задачами применения толщиномеров. Управление толщиномерами производится с панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.
Рисунок 1. - Общий вид толщиномеров
В толщиномерах DMS Go+, в зависимости от заказа, для пользователя программно могут быть открыты дополнительные функции (таблица 1).
Таблица 1
Наименование версии исполнения толщиномера |
Проведение измерений толщины изделий через немагнитное покрытие с помощью специального преобразователя |
Передача и сохранение результатов измерений на компьютере |
DMS Go Base |
- |
- |
DMS Go ТС |
+ |
- |
DMS Go DR |
- |
+ |
DMS Go Advanced |
+ |
+ |
Информация о значениях кодов, отвечающих за версию исполнения толщиномера DMS Go+ отображается в разделе «О приборе» главном меню толщиномера.

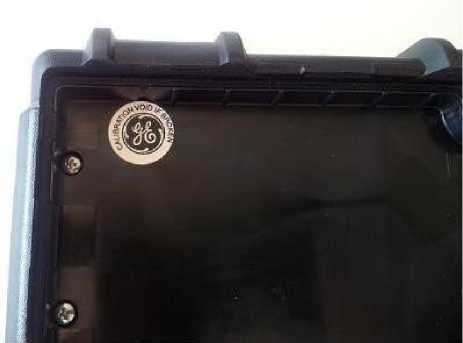

Для предотвращения несанкционированного доступа используется пломбировка электронного блока толщиномера под батарейным отсеком, закрывающая винт. Схема пломбировки приведена на рисунке 2.
Рисунок 2 - Схема пломбировки электронного блока толщиномера от несанкционированного доступа
Таблица 4.
№ п.п |
Наименование и условное обозначение |
Количество |
1. |
Электронный блок c калибровочным образцом |
1 шт. |
2. |
Аккумуляторная батарея |
1 шт. |
3. |
Зарядное устройство |
1 шт. |
4. |
Держатель на руку |
1 шт. |
№ п.п |
Наименование и условное обозначение |
Количество |
5. |
SD карта |
1 шт. |
6. |
Транспортный кейс |
1 шт. |
7. |
Программное обеспечение на компьютер для переноса и сохранения результатов измерений* |
1 экз. |
8. |
Комплект ремней для переноски* |
1 компл. |
9. |
Преобразователи ультразвуковые TC 560, OSS-10, FH2E-D, FH2E, DA590, DA512, DA507, DA503, DA501, DA312, DA303, DA301, фирмы Waygate Technologies |
** |
10. |
Кабели для преобразователей |
** |
11. |
Руководство по эксплуатации |
1 экз. |
12. |
Методика поверки |
1 экз. |
* Для версий исполнения толщиномера DMS Go+ DR и DMS Go+ Advanced ** Примечание: тип и количество зависит от заказа потребителя |
Таблица 3.
Наименование характеристики |
Значение |
Диапазон показаний толщины для стали, мм |
От 0,5 до 600 |
Пределы допускаемой абсолютной погрешности измерения толщины для стали в диапазоне от 0,6 до 300 мм*, мм |
± (0,005 •Х + 0,05), где Х - толщина измеряемого объекта, мм |
Диапазон устанавливаемых значений скорости звука в материале, м/с |
От 250 до 16000 |
Дискретность измерений толщины, мм |
0,01; 0,1 |
Питание осуществляется: от литий-ионного аккумулятора с напряжением, В от внешнего сетевой адаптера: с напряжением, В частотой, Гц |
От 6 до 8,4 От 100 до 240 От 50 до 60 |
Г абаритные размеры электронного блока (длинахширинахвысота), мм, не более |
175х111х50 |
Масса электронного блока с аккумулятором, кг, не более |
0,87 |
Условия эксплуатации: Температура окружаю щей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От 0 до + 55 От 0 до 100 |
*- зависит от типа пьезоэлектрического преобразователя.
