Номер по Госреестру СИ: 63304-16
63304-16 Комплексы для проведения акустических и виброакустических измерений
(CПРУТ-7М)
Назначение средства измерений:
Комплексы для проведения акустических и виброакустических измерений «СПРУТ-7М» (далее - комплексы) предназначены для измерений звукового давления, виброускорения и напряжения переменного тока.
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 1
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 2
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 3
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 4
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 5
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 6
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 7
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 8
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 9
Внешний вид.
Комплексы для проведения акустических и виброакустических измерений
Рисунок № 10
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой специализированное ПО «Sprut 7 (8) v77».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
идентификационное наименование ПО |
«Sprut 7 (8) v77» |
номер версии (идентификационный номер) ПО |
1.2.0.1 |
цифровой идентификатор ПО |
27BD13A9 |
другие идентификационные данные, если имеются |
Алгоритм вычисления цифрового идентификатора ПО - CRC32 |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора виброакустического в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийЛИБЮ.424400.047 РЭ. «Комплексы для проведения акустических и виброакустических измерений «СПРУТ-7М». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам для проведения акустических и виброакустических измерений «СПРУТ-7М»
-
1. ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до100 кГц».
-
2. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц.
-
3. ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».
-
4. ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
-
5. ЛИБЮ.424400.047 ТУ «Комплексы для проведения акустических и
виброакустических измерений «СПРУТ-7М». Технические условия».
Поверка
Поверкаосуществляется по документу МП 63304-16 «Инструкция. Комплексы для проведения акустических и виброакустических измерений «СПРУТ-7М». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.05.2015 г.
Знак поверки наносится на корпус анализатора виброакустического «СПРУТ-ВАА-1» в виде наклейки.
Основные средства поверки:
- калибратор акустический 4231 (рег. № 15388-96), воспроизводимые уровни звукового давления 94 и 114 дБ относительно 20 мкПа, частота воспроизводимого звукового давления 1000 Гц, пределы допускаемой погрешности воспроизведения уровня звукового давления ± 0,2 дБ;
- система для анализа сигналов многоканальная PULSE (рег. № 17590-10), диапазон рабочих частот от 0 до 51,2 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10-7 до 10 В, расширенная неопределенность при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95 ± 0,1 дБ;
- поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012: диапазон частот от 5 до 12500 Гц, диапазон виброускорений от 0,1 до 100 м/с2.
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК» (ЗАО НПЦ Фирма «НЕЛК»)
Юридический (почтовый) адрес: 109377, г. Москва, 1-ая Новокузьминская ул, д. 8/2
ИНН 7702040470
Телефон: (495) 740-43-40, факс: (495) 937-50-28
E-mail: nelk@nelk.ru, http://www.nelk.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23; факс: (495) 583-99-48
Конструктивно комплекс состоит из следующих элементов:
-
- виброакустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер - анализатор спектра - виброметр) с микрофоном измерительным и вибропреобразователем;
-
- усилителей измерительных «SZA-1» и «SZA-2» с режекторным фильтром, предназначенных для подключения к измерительному модулю различных источников низковольтных сигналов, в том числе измерительных антенн, пробников, осциллографических щупов, токосъемников и т.п.;
-
- источника электропитания вспомогательных технических средств и систем (ВТСС) «SZPS»;
-
- модуля источника тестового акустического сигнала;
-
- экранированной акустической системы;
-
- устройства сопряжения с измерительным модулем «S8W»;
-
- модуля радиоканала;
-
- контроллера-вычислителя;
-
- телефонного адаптера;
-
- внешнего аккумулятора модуля сопряжения с ПК.
Принцип действия комплексов основан на преобразовании первичными измерительными преобразователями звукового давления, виброускорения и напряжения вторичных излучений (виброакустических и (или) электроакустических) тестового акустического сигнала, вызванных взаимодействием с препятствиями (стенами, окнами и т.д.), в электрические сигналы, преобразовании этих сигналов АЦП в цифровой вид, последующей их обработке измерительным модулем и управляющей ПЭВМ (1/1-октавный или 1/3-октавный анализ по ГОСТ Р 8.714-2010) и отображении результатов измерений и расчетных величин на дисплее ПЭВМ.
Внешний вид составных частей комплекса приведен на рисунках 1,2.

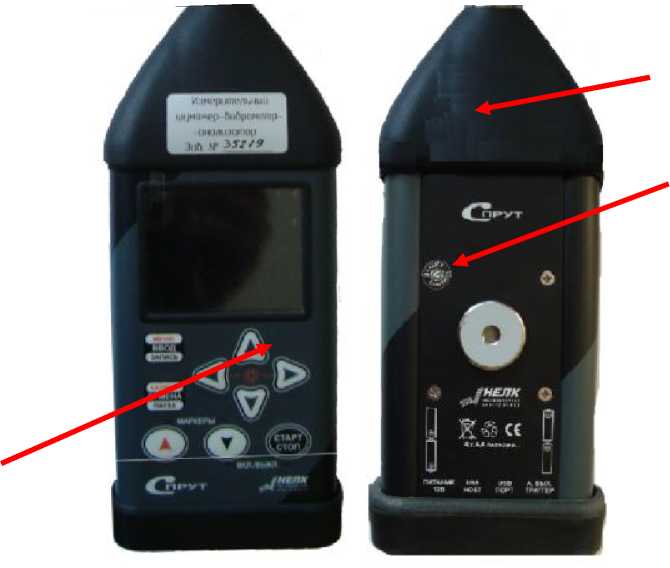

Схема пломбировки от несанкционированного доступа (а), обозначение места для размещения наклейки (б) и знака поверки (в) приведены на рисунке 3.
Устройство сопряжения с измерительным модулем
«S8W»
Модуль
радиоканала
Усилитель измерительный
«SZA-2»
Усилитель измерительный
«SZA-1»
Рисунок 1
Контроллер-вычислитель
Внешний аккумулятор модуля сопряжения с ПК

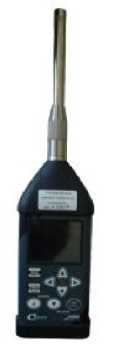

Вибро-акустический анализатор «СПРУТ-ВАА-1» c микрофоном
Модуль источника тестового акустического
сигнала

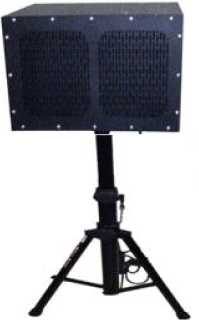

Экранированная акустическая система
Телефонный адаптер

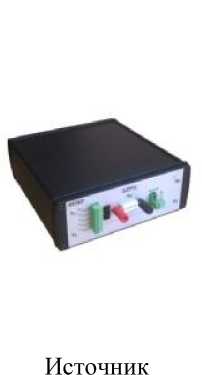

электропитания
ВТСС «SZPS»
Рисунок 2
б)
Рисунок 3
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование |
Ед. изм. |
Кол-во, шт. |
Производитель |
Виброакустический анализатор «СПРУТ-ВАА-1» со штативом, микрофоном и вибропреобразователем |
шт. |
1 |
ЗАО «Алгоритм-Акустика» |
Усилитель измерительный «SZA-1» |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Усилитель измерительный «SZA-2» с режекторным фильтром |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Источник электропитания ВТСС «SZPS» |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Телефонный адаптер |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Модуль источника тестового акустического сигнала |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Экранированная акустическая система со штативом |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Устройство сопряжения с измерительным модулем «S8W» |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Модуль радиоканала |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Комплект кабелей и адаптеров |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Транспортная упаковка |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Контроллер-вычислитель |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Внешний аккумулятор модуля сопряжения с ПК |
шт. |
2 |
ЗАО НПЦ Фирма «НЕЛК» |
Специальное программное обеспечение СПО «СПРУТ-7М» |
шт. |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Эксплуатационная документация |
к-т |
1 |
ЗАО НПЦ Фирма «НЕЛК» |
Методика поверки |
шт. |
1 |
- |
Диапазон рабочих частот, Гц...........................................................................от 20 до 20000.
Диапазон измерений, дБ относительно 20 мкПа ............................................... от 25 до 124.
Пределы допускаемой погрешности измерений на частоте 1000 Гц, дБ ....................± 0,7.
Пределы допускаемой относительной погрешности линейности уровня, дБ ............± 1,1.
Частотная характеристика Z (лин.) соответствует шумомерам 1-го класса точности по ГОСТ 17187-2010.
При измерении виброускорения
Диапазон рабочих частот, Гц ............................................................................. от 5 до 12500.
Диапазон входных значений виброускорений, дБ относительно 10-6 м/с2 ..... от 80 до 174.
Пределы допускаемой относительной погрешности измерений виброускорения на центральных частотах 1/3- октавного ряда в диапазоне от 0,1 до 100 м/с2, дБ:
в поддиапазоне частот от 5 до 2000 Гц включ........................................................± 0,5;
в поддиапазоне частот св. 2000 до 12500 Гц включ...............................................± 0,9.
Фильтры
Октавные фильтры, класс 1, ГОСТ Р 8.714-2010. 1/3-октавные фильтры, класс 1, ГОСТ Р 8.714-2010.
При измерении напряжения переменного тока
Диапазон рабочих частот, Гц...........................................................................от 20 до 10000.
Диапазон измерений, В ......................................................................................... от 10-5 до 3.
Спектральная плотность собственного шума в диапазоне рабочих частот, приведенная к входу, нВ/Гц, не более......................................................................................................................20.
Пределы допускаемой относительной погрешности измерений, дБ ...........................± 0,5.
Общие характеристики
Габаритные размеры упаковки (длина х ширина х высота), мм:
сумка-контейнер................................................................................400х270х460 ± 15%;
сумка-тубус ......................................................................................1100x150x150 ± 15%;
сумка...................................................................................................500х400х400 ± 15%.
Масса, кг:
сумка-контейнер..................................................................................................19 ± 15%;
сумка-тубус............................................................................................................3 ± 15%;
сумка.....................................................................................................................20 ± 15%.
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В..........220+10% -15%.
Потребляемая мощность, 1В А, не более........................................................................200.
Рабочие условия эксплуатации:
температура окружающего воздуха, °С...........................................от 10 до 25;
относительная влажность воздуха, %, не более........................................................80;
атмосферное давление, кПа...........................................................................от 84 до 107.
