Номер по Госреестру СИ: 63205-16
63205-16 Комплексы измерительные
(N5531S)
Назначение средства измерений:
Комплексы измерительные N5531S (далее - комплексы) предназначены для измерений параметров радиотехнических сигналов.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Программное обеспечение
Комплекс функционирует под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
N5531S Measuring Receiver Software |
Номер версии (идентификационный номер) ПО |
не ниже 02.07 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
MD5 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализатора спектра методом офсетной печати, на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийКомплексы измерительные N5531S. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным N5531S
-
1 ГОСТ Р 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2 ГОСТ Р 8.562-2007 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
-
3 Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП 651-15-27 «Инструкция. Комплексы измерительные N5531S. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2015 г.Основные средства поверки:
-
- генератор сигналов Agilent E8257D с опцией 550 (рег. № 53941-13): диапазон частот от 250 кГц до 50 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7Д10-8;
-
- генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон воспроизведения частоты от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 • 10-6;
-
- набор мер коэффициентов передачи и отражения 85054В (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой абсолютной погрешности фазы коэффициента отражения от ± 0,5° до ± 2,0°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°;
-
- частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
-
- калибратор мощности Agilent 11683А (рег. № 22806-02): выходное напряжение в соответствии с поверяемыми отметками измерителей мощности 3, 10, 30, 100 и 300 мкВт; 1, 3, 10, 30 и 100 мВт; пределы допускаемой погрешности установки дискретных значений выходного напряжения ± 0,25 %;
-
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты ± 5 • 10-10;
-
- блок измерительный ваттметра N1914A (рег. 57386-14) с преобразователями мощности N8487A (от 50 МГц до 50 ГГц), N8482A (от 100 кГц до 6 ГГц) (рег. № 58375-14): КСВН не более 1,08; пределы допускаемой относительной погрешности установки выходной мощности ± 0,4 %;
-
- анализатор цепей векторный N5227A (рег. № 53568-13): диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;
-
- измеритель мощности с блоком измерительным Е4419В (рег. № 38915-08) и преобразователем измерительным N8487A (рег. № 58375-14): диапазон значений мощности от минус 35 до минус 1 дБ, значения КСВН на частотах: от 50 до 100 МГц не более 1,1,
Лист № 11 Всего листов 12 от 100 МГц до 2 ГГц не более 1,07, от 2 до 12,4 ГГц не более 1,1, от 12,4 до 18 ГГц не более 1,16, от 18 до 26,5 ГГц не более 1,22, от 26,5 до 40 ГГц не более 1,3;
- анализатор электрических цепей векторный Agilent Е5071 С (рег. № 45997-10): диапазон рабочих частот от 300 кГц до 20 ГГц; пределы допускаемой относительной погрешности опорного кварцевого генератора ± 540-6; пределы допускаемой абсолютной погрешности установки уровня выходной мощности ± 2,5 дБ;
-
- генератор импульсов 81130А (рег. № 36972-08): частота повторения f от 1 кГц до 660 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 10-4f, , длительность импульса т от 0,75 нс до 59 мкс, пределы допускаемой абсолютной погрешности установки длительности импульса ± (10-4^т + 0,2) нс;
-
- мультиметр цифровой 34410А (рег. № 47717-11): пределы измерений напряжения по
стоянного тока от 100 мВ до 1000 В; пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005^ии + 0,000035^ип) в диапазоне измерений до
100 мВ, ± (0,000035^ии + 0,000007/ип) в диапазоне измерений до 1 В;
± (0,00003^ии + 0,000005^ип) в диапазоне измерений до 10 В; ± (0,00004^ии + 0,000006^ип) в диапазоне измерений до 1000 В; пределы измерений напряжения переменного тока от 100 мВ до 750 В; пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ± (0,012^ии + 0,005^ип) на частотах от 100 до 300 кГц, где ии и ип - измеренное значение и предел измерений напряжения соответственно;
-
- преобразователь измерительный N1921A (рег. № 57975-14): диапазон рабочих частот от 0,05 до 18 ГГц; диапазон измерений мощности от минус 30 до плюс 20 мВт на частотах от 50 до 500 МГц, от минус 35 до плюс 20 мВт на частотах свыше 500 МГц; КСВН не более 1,2 на частотах от 50 МГц до 10 ГГц, не более 1,26 на частотах от 10 до 18 ГГц;
-
- преобразователь измерительный Е9321А (рег. № 56691-14): диапазон рабочих частот от 0,05 до 6 ГГц; диапазон измерений мощности от минус 50 до плюс 20 мВт; КСВН не более 1,2 на частотах от 50 МГц до 2 ГГц, не более 1,26 на частотах от 2 до 6 ГГц.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малазия
Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственность «Кейсайт Текнолоджиз»
Юридический (почтовый) адрес: 113054, г. Москва, Космодамианская наб., 52 стр.3 Тел.: +7 495 797 3900 Факс: +7 495 797 3901
W eb-сайт: http://www.keysight.com/main/home.jspx?cc=RU&lc=rus
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri,ru
Комплекс состоит из анализатора спектра (рег. № 56128-14), блока измерительного ваттметра (рег. № 57386-14) и преобразователя проходящей мощности. Преобразователь проходящей мощности представляет собой резистивный делитель мощности с подключенным к одному из выходов преобразователем поглощаемой мощности. Другой выход преобразователя проходящей мощности предназначен для подключения к его входу анализатора спектра.
Комплекс имеет следующие режимы измерений: частотомер, ваттметр, измеритель отношения мощностей, измеритель параметров амплитудной модуляции, измеритель параметров частотной модуляции, измеритель параметров фазовой модуляции, измеритель низкочастотного напряжения, измеритель коэффициента гармоник низкочастотного напряжения.
Внешний вид комплекса с указанием мест размещения знаков утверждения типа и поверки приведен на рисунке 1. Места пломбировки от несанкционированного доступа приведены на рисунке 2.
Место нанесения знака утверждения типа
- блок измерительного ваттметра
Место нанесения знака поверки
анализатор спектра
проходящей мощности
Рисунок 1 - Внешний вид комплекса
* - места пломбировки анализатора спектра;
О - места пломбировки блока измерительного ваттметра

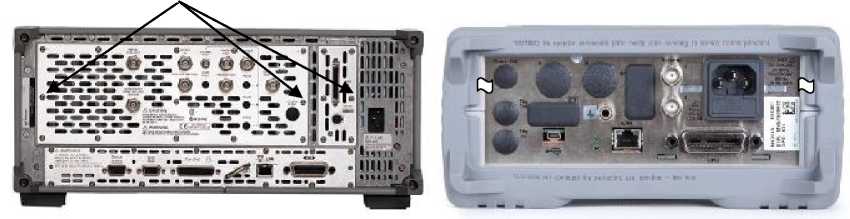

Рисунок 2 - Внешний вид задних панелей комплекса
Лист № 2 Всего листов 12 Комплексы имеют опции, приведенные в таблице 1.
Таблица 1
Наименование опции |
Описание опции |
504 |
Диапазон частот от 100 кГц до 4,2 ГГц |
518 |
Диапазон частот от 100 кГц до 18 ГГц |
526 |
Диапазон частот от 100 кГц до 26,5 ГГц |
550 |
Диапазон частот от 100 кГц до 50 ГГц |
223 |
Измерительный приемник |
123 |
Обход преселектора |
1DS |
Встроенный предусилитель от 100 кГц до 3 ГГц |
110 |
Встроенный предусилитель во всей полосе частот |
107 |
Аудио-вход, входное сопротивление 100 кОм |
Комплект поставки комплексов приведен в таблице 4.
Таблица 4
Наименование |
Количество, шт. |
1 Комплекс измерительный N5531S в составе: |
1 |
1.1 Анализатор спектра Е4440А, или Е4443А, или Е4445А, или Е4446А, или Е4447А, или Е4448А |
1 |
1.2 Блок измерительный ваттметра N1911A |
1 |
Наименование |
Количество, шт. |
1.3 Преобразователь проходящей мощности N5532A (опции 504 и 550) |
1 |
1.4 Кабель интерфейсный LAN |
1 |
1.5 Кабель измерительный BNC |
1 |
1.6 Коаксиально-коаксиальный переход PC3,5(f)- PC3,5(f) |
1 |
1.7 Коаксиально-коаксиальный переход N(m)- PC3,5(f) |
1 |
1.8 Сетевой шнур |
2 |
2 Руководство по эксплуатации |
1 |
3 Методика поверки |
1 |
4 Паспорт |
1 |
Таблица 3
Наименование характеристики |
Значение характеристики |
ВЧ частотомер | |
Диапазон частот, ГГц |
от 0,0001 до 50 |
Чувствительность1-* в режиме «Авто» на частотах (СКЗ 2)), дБм, не более: от 100 кГц до 3 ГГц от 3 до 26,5 ГГц от 26,5 до 50 ГГц |
минус 55 минус 45 минус 35 |
Максимальная разрешающая способность по частоте, Гц |
0,001 |
Наименование характеристики |
Значение характеристики | |||
Пределы допускаемой |
± (Тк • VT + Vt + ЗкопХ | |||
относительной погреш- |
где Тк - время, прошедшее с момента последней калибровки (по- | |||
ности установки частоты |
верки), лет; | |||
Зуст опорного генератора |
vT - временная нестабильность опорного источника частоты, | |||
анализатора спектра |
± Г10' в год; | |||
vt - температурная нестабильность, ± 1 -10, | ||||
Зкоп - относительная погрешность калибровки опорного ис- | ||||
точника частоты, ± 7М0 | ||||
Пределы допускаемой | ||||
абсолютной погрешности |
± ^изм • Зуст + 0,1) | |||
измерений частоты, Гц |
где Fkjm - измеренное значение частоты | |||
Измерение мощности | ||||
Максимальное значение | ||||
измеряемой мощности, |
- предусилитель (ПУ) выключен: 30 | |||
дБм |
- ПУ включен: 16 | |||
Диапазон измерений мощности (с измеритель- | ||||
ным преобразователями |
от минус 20 до плюс 30 | |||
N5532B/ N5532A), дБм | ||||
Минимальное значение | ||||
измеряемой мощности (c |
Полоса ПЧ 75 Гц |
Полоса ПЧ 10 Гц3) | ||
анализаторами спектра | ||||
ПУ выключен |
ПУ включен4) |
ПУ выключен |
ПУ включен4) | |
Е4443А, Е4445А, | ||||
Е4440А) в диапазоне частот, дБм3): |
от 0,01 до 26 ГГц/ от 0,0001 до 3 ГГц |
от 0,01 до 26ГГц/ от 0,0001 до 3 ГГц | ||
- от 100 кГц до 2 МГц |
минус 110 |
минус 124/минус 110 |
минус 129 |
минус 140/минус 129 |
- от 2 до 10 МГц |
минус 115 |
минус 131/минус 115 |
минус 134 |
минус 140/минус 134 |
- от 10 МГц до 3,05 ГГц |
минус 117 |
минус 134/минус 133 |
минус 136 |
минус 140/минус 140 |
- от 3,05 до 6,6 ГГц |
минус 117 |
минус 117/минус 127 |
минус 136 |
минус 136/минус 140 |
- от 6,6 до 13,2 ГГц |
минус 108 |
минус 108/минус 116 |
минус 127 |
минус 127/минус 135 |
- от 13,2 до 19,2 ГГц |
минус 100 |
минус 100/минус 110 |
минус 119 |
минус 119/минус 129 |
- от 19,2 до 26,5 ГГц |
минус 93 |
минус 93/минус 102 |
минус 112 |
минус 112/минус 121 |
Минимальное значение | ||||
измеряемой мощности (с |
Полоса ПЧ 75 Гц |
Полоса ПЧ 10Гц | ||
анализаторами спектра | ||||
ПУ |
ПУ включен4) |
ПУ |
ПУ включен4) | |
Е4447А, Е4446А, | ||||
Е4448А) в диапазоне частот, дБм4): |
выключен |
от 0,01 до 26 ГГц/ от 0,0001 до 3 ГГц |
выключен |
от 0,01 до 26 ГГц/ от 0,0001 до 3 ГГц |
- от 100 кГц до 2 МГц |
минус 110 |
минус 124/минус 110 |
минус 129 |
минус 140/минус 129 |
- от 2 до 10 МГц |
минус 115 |
минус 131/минус 115 |
минус 134 |
минус 140/минус 134 |
- от 10 МГц до 3,05 ГГц |
минус 117 |
минус 134/минус 133 |
минус 136 |
минус 140/минус 140 |
- от 3,05 до 6,6 ГГц |
минус 114 |
минус 114/минус 126 |
минус 133 |
минус 133/минус 140 |
- от 6,6 до 13,2 ГГц |
минус 111 |
минус 111/минус 123 |
минус 130 |
минус 130/минус 140 |
- от 13,2 до 19,2 ГГц |
минус 109 |
минус 109/минус 118 |
минус 128 |
минус 128/минус 137 |
- от 19,2 до 26,5 ГГц |
минус 97 |
минус 97/минус 104 |
минус 116 |
минус 116/минус 123 |
- от 26,5 до 31,15 ГГц |
минус 98 |
минус 98/минус 103 |
минус 117 |
минус 117/минус 122 |
- от 31,15 до 41 ГГц |
минус 87 |
минус 87/минус 91 |
минус 106 |
минус 106/минус 110 |
- от 41 ГГц до 45 ГГц |
минус 81 |
минус 81/минус 81 |
минус 100 |
минус 100/минус 100 |
- от 45 ГГц до 50 ГГц |
минус 69 |
минус 69/минус 69 |
минус 88 |
минус 88/минус 88 |
Наименование характеристики |
Значение характеристики | ||||
Нелинейность, дБ |
± (0,009 + 0 |
,005 на 10 дБ) | |||
Пределы допускаемой относительной погрешности при измерении отношения мощностей, дБ:
|
± (0,015 + 0,005 на 10 дБ) ± [0,015 + 0,005 на 10 дБ + 0,0012’(Рвх - Рш)2)] , где Рвх - уровень мощности входного сигнала в дБм; Рш - нижняя граница диапазона 30 дБ | ||||
Пределы допускаемой погрешности измерений отношения мощностей из-за переключения пределов измерений Range1/Range2; Range2/Range3, дБ |
± 0,031 | ||||
Пределы допускаемой относительной погрешности установки частоты опорного генератора блока измерительного ваттметра |
± 140-5 | ||||
Пределы допускаемой погрешности измерений мощности (без учета погрешности рассогласования), дБ: | |||||
- в диапазоне измеряемой |
Диапазон частот, |
Преобразователь проходящей мощности | |||
мощности от 20 до |
ГГц |
опция 504 |
опция 518 |
опция 526 |
опция 550 |
30 дБм |
от 0,0001 до 0,01 |
± 0,356 |
- |
- |
- |
от 0,01 до 0,03 |
± 0,356 |
± 0,361 |
- |
- | |
от 0,03 до 2 |
± 0,356 |
± 0,361 |
± 0,361 |
± 0,361 | |
от 2 до 4,2 |
± 0,356 |
± 0,392 |
± 0,422 |
± 0,367 | |
от 4,2 до 18 |
- |
± 0,400 |
± 0,422 |
± 0,367 | |
от 18 до 26,5 |
- |
- |
± 0,400 |
± 0,387 | |
от 26,5 до 50 |
- |
- |
- |
± 0,420 | |
- в диапазоне измеряемой |
Диапазон частот, |
Преобразователь проходящей мощности | |||
мощности от 0 до |
ГГц |
опция 504 |
опция 518 |
опция 526 |
опция 550 |
20 дБм |
от 0,0001 до 0,01 |
± 0,190 |
- |
- |
- |
от 0,01 до 0,03 |
± 0,190 |
± 0,200 |
- |
- | |
от 0,03 до 2 |
± 0,190 |
± 0,200 |
± 0,200 |
± 0,200 | |
от 2 до 4,2 |
± 0,190 |
± 0,255 |
± 0,301 |
± 0,212 | |
от 4,2 до 18 |
- |
± 0,267 |
± 0,301 |
± 0,212 | |
от 18 до 26,5 |
- |
- |
± 0,380 |
± 0,247 | |
от 26,5 до 50 |
- |
- |
- |
± 0,297 |
Продолжение таблицы 3 Наименование
_____характеристики_____ Инструментальная относительная погрешность, дБ, не более
± 0,02
Измерение КСВН входа преобразователей
КСВН входа преобразователей, не более
Диапазон частот, ГГц |
Преобразователь п |
эоходящей мощности | ||
опция 504 |
опция 518 |
опция 526 |
опция 550 | |
от 0,0001 до 2 |
1,10 |
- |
- |
- |
от 2 до 4,2 |
1,28 |
- |
- |
- |
от 0,01 до 2 |
- |
1,10 |
- |
- |
от 0,03 до 2 |
- |
- |
1,10 |
1,10 |
от 2 до 18 |
- |
1,28 |
1,28 |
1,28 |
от 18 до 26,5 |
- |
- |
1,40 |
1,40 |
от 26,5 до 33 |
- |
- |
- |
1,55 |
от 33 до 40 |
- |
- |
- |
1,70 |
от 40 до 50 |
- |
- |
- |
1,75 |
Измерение амплитудной модуляции (АМ)
Уровень входной мощности, дБм_______________
Диапазон модулирующих частот при значениях несущих частот 4), кГц:
-
- от 100 кГц до 10 МГц
-
- от 10 МГц до 50 ГГц Коэффициент АМ (КАМ),
%
от минус 18 до 30
от 0,02 до 10
от 0,05 до 100
______________ от 5 до 99___________________________________________ Пределы допускаемой относительной погрешности измерений КАМ5), %
Диапазон несущих частот, ГГц |
Диапазон моделирующих частот, Гц |
КАМ, % |
Пределы допускаемой относительной погрешности измерений кам5), % |
от 0,0001 до 0,01 |
от 50 до 10000 |
от 5 до 99 |
± 0,75 |
от 0,01 до 3 |
от 50 до 100000 |
от 5 до 20 |
± 2,5 |
от 20 до 99 |
± 0,5 | ||
от 3 до 26,5 |
от 5 до 20 |
± 4,5 | |
от 20 до 99 |
± 1,5 | ||
от 26,5 до 31,15 |
от 5 до 20 |
± 6,8 | |
от 20 до 99 |
± 1,9 | ||
от 31,15 до 50 |
от 5 до 20 |
± 26 | |
от 20 до 99 |
± 6 |
Наименование характеристики |
Значение характеристики | |||||||
Пределы допускаемой относительной погрешности измерений нелинейности КАМ 6), % | ||||||||
Диапазон несущих частот, ГГц |
Диапазон моделирующих частот, Гц |
КАМ, % |
Пределы допускаемой относительной погрешности измерений нелинейности КАМ 6), % | |||||
от 0,01 до 3 |
от 90 до 10000 |
от 5 до 99 |
± 0,3 | |||||
от 3 до 26,5 |
± 0,4 | |||||||
от 26,5 до 50 |
± 0,6 | |||||||
Паразитная ЧМ (при полосе пропускания приёмника от 50 Гц до 3 кГц), % | ||||||||
Диапазон несущих частот, ГГц |
Модулирующие частоты, Гц |
Максимальная девиация ЧМ, кГц, менее |
Паразитная ЧМ (при полосе пропускания приёмника от 50 Гц до 3 кГц), %, менее | |||||
от 0,00025 до 0,1 |
400 или 1000 |
5 |
0,14 от КАМ | |||||
от 0,1 до 50 |
50 |
0,36 от КАМ | ||||||
Паразитная АМ (при полосе пропускания приёмника от 50 Гц до 3 кГц), % |
менее 0,01 (СКЗ) | |||||||
Измерение частотной модуляция (ЧМ) | ||||||||
Уровень входной мощности 7), дБм |
от минус 18 до 30 | |||||||
Диапазон модулирующих частот при значениях несущих частот, кГц:
|
от 0,02 до 10 от 0,05 до 200 | |||||||
Максимальная частота девиации в диапазоне несущих частот, кГц:
|
40 400 | |||||||
Пределы допускаемой относительной погрешности установки девиации частоты, % от показаний | ||||||||
Частотный диапазон, ГГц |
Частота модуляции, кГц |
Максимальная девиация, кГц |
в (индекс ЧМ), более |
Пределы допускаемой относительной погрешности установки девиации частоты, % от показаний | ||||
от 0,00025 до 0,01 |
от 0,02 до 10 |
от 0,2 до 40 |
0,2 1,2 |
± 1,5 ± 1,0 | ||||
от 0,01 до 6,6 |
от 0,05 до 200 |
от 0,25 до 400 |
0,2 0,45 |
± 1,5 ± 1,0 | ||||
от 6,6 до 13,2 |
от 0,05 до 20 |
от 0,25 до 400 |
0,2 8 |
и- но Гл | ||||
от 13,2 до 31,15 |
от 0,05 до 20 |
от 0,25 до 400 |
0,2 16 |
± 3,8 ± 1,0 | ||||
от 31,15 до 50 |
от 0,05 до 20 |
от 0,25 до 400 |
0,2 32 |
± 8,5 ± 1,0 |
Наименование характеристики |
Значение характеристики | ||||
Паразитная АМ |
(при полосе пропускания приёмника от 50 Гц до 3 кГц) | ||||
Паразитная АМ (при | |||||
Частотный |
Частота |
полосе пропускания | |||
КАМ, %, не более |
приёмника от 50 Гц | ||||
диапазон, ГГц |
модуляции, кГц |
до | |||
3 кГц), Гц, менее | |||||
от 0,00015 до 3 |
10 | ||||
от 3 до 6,6 |
10 | ||||
от 6,6 до 13,2 |
от 0,4 до 1 |
50 |
20 | ||
от 13,2 до 26,5 |
40 | ||||
от 26,5 до 50 |
75 | ||||
Паразитная ЧМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) в диапазоне несущих частот (СКЗ), Гц: - от 100 кГц до 6,6 ГГц |
менее 1,5 | ||||
- от 6,6 до 13,2 ГГц |
менее 3 | ||||
- от 13,2 до 31,15 ГГц |
менее 6 | ||||
- от 31,15 до 50 ГГц |
менее 12 | ||||
Измерение фазовой модуляции (ФМ) | |||||
Уровень входной мощности, дБм |
от минус 18 до 30 | ||||
Диапазон модулирующих частот при значениях несущих частот от 100 кГц | |||||
до 50 ГГц, кГц |
от 0,2 до 20 | ||||
Максимальная фаза девиации при значениях несущих частот, рад: | |||||
- до 10 МГц |
450 | ||||
- от 10 МГц |
12499 (в режиме «Auto») 24999 (в режиме «Manual») | ||||
Пределы допускаемой относительной погрешности установки ФМ | |||||
Частотный диапазон, ГГц |
Девиация, рад, более |
Пределы допускаемой относительной погрешности установки ФМ, % | |||
от 0,0001 до 6,6 |
0,7 |
± 1,0 | |||
0,3 |
± 3,0 | ||||
от 6,6 до 13,2 |
2,0 |
± 1,0 | |||
0,6 |
± 3,0 | ||||
от 13,2 до 26,5 |
4,0 |
± 1 0 | |||
1,2 |
± 3,0 | ||||
от 26,5 до 31,5 |
4,0 |
± 1 0 | |||
1,3 |
± 3,0 | ||||
от 31,5 до 50 |
8,0 |
± 1,0 | |||
2,4 |
± 3,0 | ||||
Паразитная АМ (при полосе пропускания приёмника | |||||
от 50 до 3 кГц) для КАМ |
менее 0,3 (пиковое значение) | ||||
50 % и частоты модуляции 1 кГц, рад |
Наименование характеристики |
Значение характеристики | |
Паразитная ФМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) в диапазоне частот (СКЗ), рад, менее:
|
0,0017 0,0033 0,0066 0,0130 | |
Режим аудиоанализатора (доступны в PSA с опцией 107) | ||
Диапазон частот, кГц |
от 0,02 до 250 | |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц:
|
± (0,02 Гц + f • 6Уст) ± (f • Зуст + 3 ед. мл. р.), где f - значение измеряемой частоты | |
Разрешающая способность, Гц |
0,01 (8 разрядов) | |
Чувствительность, мВ, не более |
5 | |
Максимальный уровень входного сигнала, В |
7 (СКЗ) или 20 (напряжение переменного тока) | |
Диапазон измеряемых значений уровня входного сигнала (СКЗ), В |
от 0,1 до 3 | |
Пределы допускаемой относительной погрешности измерений уровня входного сигнала, % |
± 1,0 | |
Измерение коэффициента нелинейных искажений (КНИ) | ||
Диапазон частот, кГц |
от 0,02 до 250 | |
Диапазон измерений КНИ, % |
от 0,01 до 100 (от минус 80 до 0 дБ) | |
Пределы допускаемой относи тельной погрешности измере ний КНИ, дБ |
± 1,0 | |
Собственный шум и искажения, %, менее |
0,3 (минус 50,4 дБ) | |
Режим аудио SINAD 8) | ||
Диапазон измерений SINAD 8), дБ |
от 0 до 80 | |
Разрешающая способность, дБ |
0,01 | |
Пределы допускаемой относительной погрешности измерений SINAD в диапазоне частот, дБ:
|
± 1,0 ± 2,0 | |
Габаритные размеры (длина х ширина х высота), мм, не более:
Е4446А
|
490 х 430 х 180 483 х 426 х 177 470 х 260 х 105 210 х 65 х 55 |
Наименование характеристики |
Значение характеристики |
Масса, кг, не более:
Е4443А, Е4445А, Е4446А
Е4447А
мощности |
3,5 1 |
Параметры электропитания:
|
от 220 до 240 от 50 до 60 |
Рабочие условия эксплуатации:
о воздуха, С
|
23 ± 5 от 45 до 85 |
Примечания
|
