СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

В состав СИКН входят:

• - блок измерительных линий;

• - блок отбора арбитражной пробы;

• - узел подключения передвижной поверочной установки;

• - узел подключения к нефтепродуктопроводу;

• - система сбора, обработки информации и управления.

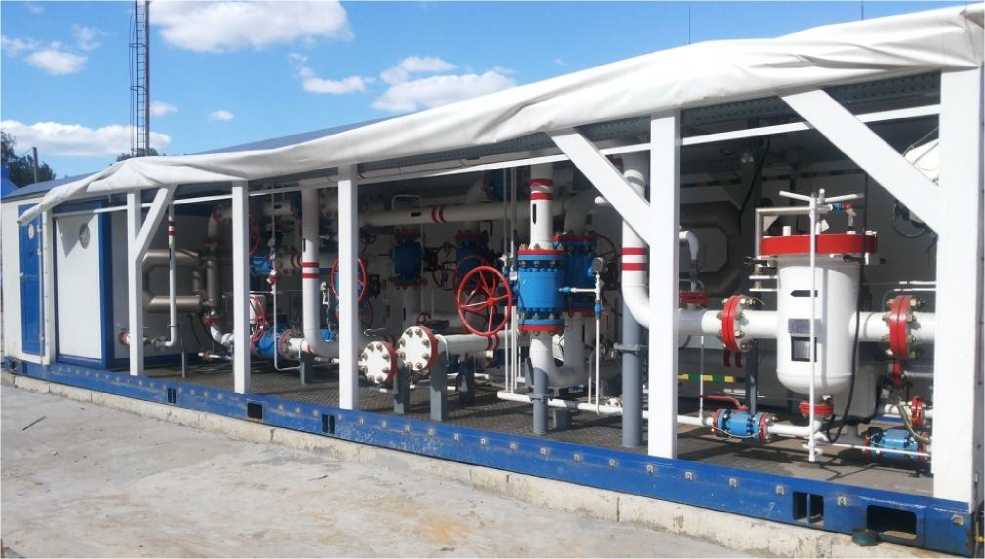

Рисунок 1 - Общий вид СИКН

В СИКН применены утвержденные типы средств измерений, указанные в таблице 1.

Таблица 1

СИКН обеспечивает выполнение следующих основных функций:

- автоматизированное измерение массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;

- автоматическое измерение температуры , давления нефтепродуктов ;

- измерение давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;

- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;

- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;

- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;

- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

- автоматический и ручной отбор проб нефтепродуктов;

- регистрация и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-07  (далее - ИВК) и компьютере

автоматизированного рабочего места (АРМ) оператора «Форвард «Pro». Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2

ПО имеет:

- свидетельство ФГУП «ВНИИМ им. Д.И. Менделеева» о метрологической аттестации программного обеспечения (программы) ИВК № ПО - 2550 - 06 - 2013 от 15.04.2013;

- свидетельство ФГУП «ВНИИР» о метрологической аттестации программного обеспечения АРМ оператора № 23104-12 от 11.09.2012.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.

Таблица 4

Основные метрологические и технические характеристики СИКН и параметры измеряемой среды приведены в таблице 3.

Таблица 3

Окончание таблицы 3
