Номер по Госреестру СИ: 62617-15
62617-15 Установки для поверки счетчиков жидкости
(STEP-MT-150/200-20)
Назначение средства измерений:
Установки для поверки счетчиков жидкости STEP-MT-150/200-20 (далее установка) предназначены для воспроизведения и передачи объемного и массового расхода жидкости при поверке, калибровке и настройке механических счетчиков и расходомеров жидкости, имеющих стандартный частотный, импульсный или токовый выходной сигнал, с диаметрами условного прохода от 10 до 150 мм, а также жидкостных ротаметров.
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
StepWinМetr.dll |
Номер версии (идентификационный номер) ПО |
1.1.02 |
Цифровой идентификатор ПО |
413BC68A10ED1D1EDD698656E47B94BA |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений установлен «высокий».

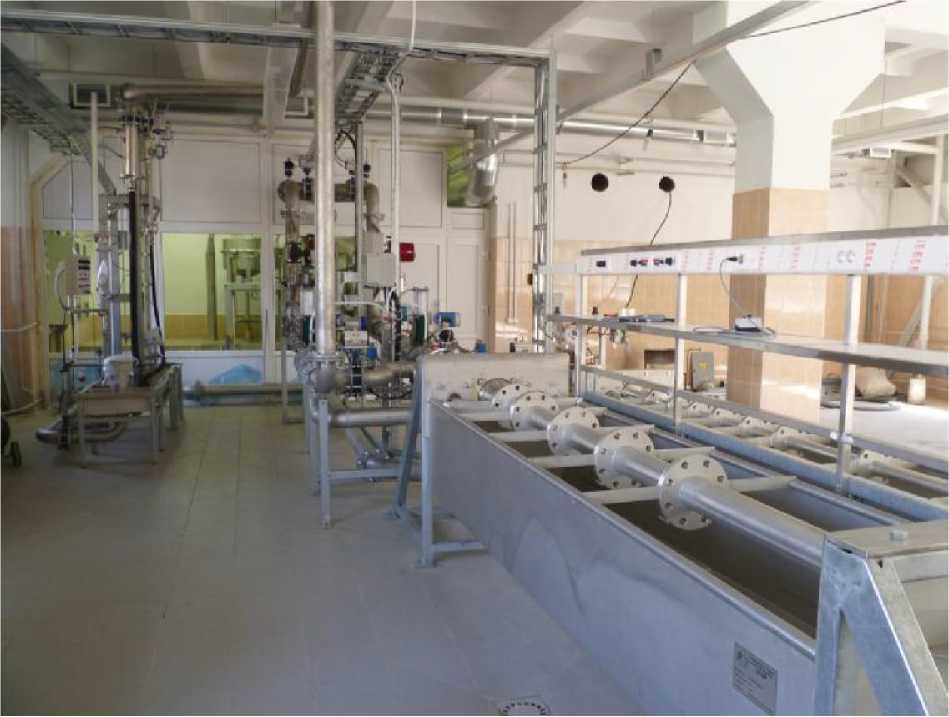

Рисунок 1 - Общий вид установки STEP-MT-150/200-20
Знак утверждения типа
Знак утверждения типананосится на установку в виде наклейки и на титульный лист Руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации, раздел 8.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков жидкости STEP-MT-150/200-20-
1. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости ».
-
2. ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объема и массы) воды».
-
3. ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки» Приложение 1 и 2.
-
4. ISO 4185 «Измерение потока жидкости в закрытых каналах. Метод взвешивания».
-
5. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу 435-110-2014 МП «Установка для поверки счетчиков жидкости STEP-MT-150/200-20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.09.2014.
Перечень эталонов, применяемых при поверке:
наборы гирь 20 кг М1, (1 кг-10 Kr)Fi, (1 г-500 г) Е2, (1 мг - 500 мг) Е2
-
- частотомер Ч3-54, 0,1 - 106 Гц, ПГ ±540’7;
-
- генератор импульсов точной амплитуды Г5-75, 0,1 мкс - 9,99 с, 50 нс - 1 с, ПГ ±0,1 %;
-
- магазин сопротивлений Р 4831, 0,001 - 105 Ом, КТ 0,02.
Изготовитель
Фирма Metrica Engineering OU. Эстония
Адрес: Таллинн, ул. Ару, 16
Тел. (+372) 600 86 48
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия установки основан на весовом методе измерения объема воды и методе непосредственного сличения с эталонными расходомерами.
Установка STEP-MT-150/200-20 состоит из следующих основных узлов и систем:
-
- система хранения и подачи воды, в которую входят накопительная емкость, трубная обвязка, запорная и регулирующая арматура;
-
- система создания и стабилизации расхода, в состав которой входят насос с электрическим управлением пуска и бесступенчатой регулировкой расхода воды с помощью электронного регулятора частоты вращения насоса и ресивер для отделения воздуха и сглаживания пульсаций потока;
-
- измерительная система, состоящая из электронного блока измерений, весоизмерительного устройства (далее весы) с тензорезисторными датчиками типов Z6 и HLC и измерительными преобразователями WE 2108 фирмы «Hottinger Baldwin Messtechnik GmbH», электромагнитных расходомеров OPTIFLUX 5300 или кориолисовых (массовых) расходомеров Promass 83F, термометров сопротивления Pt 100 класса А.
-
- испытательный участок для установки поверяемых счетчиков с пневмозажимом и комплектом присоединительных патрубков;
-
- устройство переключения потока;
-
- контроллер для управления электроклапанами, модуль обработки сигналов С4, персональный компьютер и программное обеспечение STEPWIN7.EXE.
Из накопительного бака вода подается насосами через запорно-регулирующую арматуру и ресивер в испытательный участок, где размещены поверяемые приборы. Необходимый расход устанавливается с помощью частотного регулятора оборотов насоса и регулирующих клапанов, установленных в гидравлическом тракте. В качестве эталонных средств измерений применяются весы, кориолисовые (массовые) расходомеры или электромагнитные расходомеры. При использовании весового метода переключение потока осуществляется с помощью перекидного устройства. Результаты измерений массы выводятся на цифровое табло весов и поступают в персональный компьютер. Температура воды измеряется термопреобразователем сопротивления. В соответствии с таблицами ГСССД масса воды, прошедшая через поверяемые счетчики воды, пересчитывается в объем с учетом температуры воды.
Общий вид установки STEP-MT-150/200-20 приведен на рисунке 1.
В комплект поставки входят:
-
- 1 шт .;
-
- 1 компл.;
-
- 1 шт .;
-
- 1 шт .;
-
- 1 шт .;
-
- 1 шт .
-
- установка для поверки счетчиков жидкости STEP-MT-150/200-20
-
- наборы переходных патрубков с конусами
-
- персональный компьютер
-
- программное обеспечение STEPWIN7.EXE
-
- Руководство по эксплуатации STEP-MT-150/200-20
-
- Методика поверки 435-110-2014 МП
Таблица 2
Наименование характеристики |
Значение характеристики |
1 |
2 |
Диапазон воспроизводимых расходов, м3/ч |
0,006 - 200,0 |
Пределы допускаемой относительной погрешности измерения объема, %: - при весовом методе измерения |
±0,05 |
- при сличении с эталонными расходомерами OPTIFLUX 5300 |
±0,20 |
- при сличении с эталонными расходомерами Promass 83F |
±0,15 |
Диаметр условного прохода поверяемых счетчиков, мм |
10 - 150 |
Диапазон измерений температуры воды, °С |
от + 10 до + 30 |
Пределы допускаемой абсолютной погрешности измерения температуры воды, °С |
±0,3 |
Нестабильность воспроизведения расхода во время измерения, %, не более |
0,5 |
Продолжение таблицы 2
1 |
2 |
Входные сигналы модуля обработки сигналов С-4: - «сухой контакт», В |
U0 £ 2,4 |
- потенциальный, В |
9,0 - 11,5 |
- частотный, Гц |
0,01 - 30000 |
- аналоговый (постоянный ток), мА |
0 - 5, 0 - 20, 4 - 20 |
- временной интервал, с |
0,1 - 3600 |
Количество одновременно устанавливаемых счетчиков, шт. |
от 1 до 10 |
Максимальное давление воды в установке, МПа, не более |
0,6 |
Питание: - напряжение переменного тока, В |
380-15% |
- частота, Гц |
50±1 |
Потребляемая мощность, кВ^А, не более |
105 |
Габаритные размеры установки, мм, не более |
12000x6000x5300 |
Масса, кг, не более |
15000 |
Занимаемая площадь с рабочим местом оператора, м2 |
90 |
Средний срок службы, лет, не менее |
15 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до + 25 |
- относительная влажность, % |
30 - 80 |
- атмосферное давление, кПа |
84 - 106,7 |
