Номер по Госреестру СИ: 62322-15
62322-15 Преобразователи термоэлектрические
(ГКС TS500)
Назначение средства измерений:
Преобразователи термоэлектрические ГКС TS500 (далее по тексту -
термопреобразователи или ТП) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.

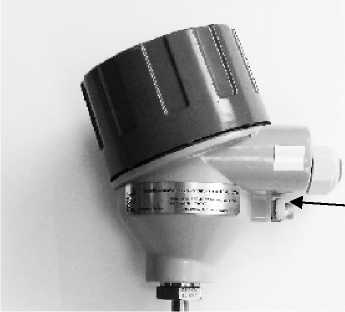

Преобразователи термоэлектрические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 18.11.2021
Номер записи -
ID в реестре СИ - 375814
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Штрих МII 6-1.2,
Производитель
Изготовитель - ООО НПП "ГКС"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1398 от 2015.11.18 Об утверждении типов средств измерений
№2270 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Преобразователи термоэлектрические (ГКС TS500)
