62313-15 Анализаторы температуры вспышки поточные
(FPA-4.3)
Назначение средства измерений:
Анализаторы температуры вспышки поточные FPA-4.3 предназначены для измерений температуры вспышки дизельных топлив, керосина и других органических жидкостей непосредственно в трубопроводе или технологической линии.
Внешний вид.
Анализаторы температуры вспышки поточные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 18.11.2025
Номер записи -
ID в реестре СИ - 375803
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FPA-4.3,
Производитель
Изготовитель - Фирма "Bartec Benke GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1398 от 2015.11.18 Об утверждении типов средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№2226 от 2021.10.08 О внесении изменений в сведения об утвержденных типах средств измерений в части продления сроков действия СИ
Наличие аналогов СИ: Анализаторы температуры вспышки поточные (FPA-4.3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bartec Benke GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35110-07 01.07.2012 |
Анализаторы фракционного состава, DPA-4.1 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36653-07 |
Анализатор давления насыщенных паров поточный, RVP-3 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36654-07 |
Анализаторы температуры вспышки в закрытом тигле поточные, FPA-4.1 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39012-08 03.08.2023 |
Анализаторы давления насыщенных паров поточные, RVP-4 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
39302-08 01.12.2013 |
Анализаторы температуры помутнения поточные, CPA-4.1 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44675-10 |
Анализаторы температуры вспышки в закрытом тигле поточные, FPA-4.1 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52827-13 27.02.2018 |
Анализаторы влажности, HYGROPHIL H 4230-10 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57636-14 29.04.2024 |
Анализаторы фракционного состава, DPA-4.5 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
58072-14 15.07.2024 |
Анализаторы влажности, HYGROPHIL F 5673 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62313-15 18.11.2025 |
Анализаторы температуры вспышки поточные, FPA-4.3 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
39012-08 26.09.2018 |
Анализаторы давления насыщенных паров поточные, RVP-4 Фирма "Bartec Benke GmbH" (ГЕРМАНИЯ ) |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Кто поверяет Анализаторы температуры вспышки поточные (FPA-4.3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы температуры вспышки поточные (FPA-4.3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1866 | 1866 |
Программное обеспечение
Анализаторы температуры вспышки поточные FPA-4.3 имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерений температуры вспышки нефтепродуктов, просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализатора, изменения настроечных параметров анализатора и передачи данных (опционально).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PACS FPA-4.3 |
|
Номер версии (идентификационный номер) ПО |
V4.2.48 |
|
Цифровой идентификатор ПО |
3ff25ac48b91bf4a0b7bfe68cc683df2 md5 |
|
Другие идентификационные данные (если имеются) |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлу FPA-4.3.exe указанных версий. | |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации прибора и в виде таблички на лицевую панель анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в документе «Анализаторы температуры вспышки поточные FPA-4.3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам температуры вспышки поточным FPA-4.3
-
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2 Техническая документация фирмы «Bartec Benke GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП-242-1937-2015 «Анализаторы температуры вспышки поточные FPA-4.3. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.08.2015 г.
Основные средства поверки:
- ГСО температуры вспышки углеводородов в закрытом тигле 8133-2002, 8134-2002, 8135-2002, 8136-2002, 8137-2002.
Изготовитель
Фирма «Bartec Benke GmbH», Германия
Адрес - Borsigstrasse 10, D-21465 Reinbek/Hamburg, Germany
Tel. +49 40 72703-0, Fax. +49 40 72703-228
Заявитель
ООО «СокТрейд», г. Санкт-Петербург
Адрес - 196105, г. Санкт-Петербург, Витебский пр., д.11, лит Я.
Тел./факс (812) 600-07-30;
Internet: www.soctrade.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализаторов состоит в измерении напряжения термоэлемента (датчика), встроенного в нагретый до базовой температуры каталитический конвертер измерительной ячейки.
В ячейку непрерывно, с постоянной скоростью поступает продукт, температура которого контролируется процессором анализатора. Продукт смешивается с подаваемым в ячейку воздухом, испаряется и сгорает на поверхности конвертера. В результате горения конвертер разогревается, а термоэлемент вырабатывает соответствующее напряжение.
Для установки связи напряжения термоэлемента с температурой вспышки датчик калибруется по ГСО «Температура вспышки» в заданном диапазоне изменений параметра. Программа позволяет проводить и хранить в памяти процессора результаты калибровки в нескольких рабочих диапазонах.
Анализатор представляет собой стационарный промышленный прибор, конструктивно состоящий из следующих отдельных модулей во взрывозащищенных кожухах, смонтированных на единой раме
-
1. Измерительный аналитический модуль, содержащий:
-
- блок подогрева и термостатирования пробы с программируем режимом и контролем температур на входе и выходе.
-
- измерительную камера (ИК), представляющая собой цилиндр в котором нагретая до заданной температуры проба продувается воздухом, нагретым и термостатированным при той же температуре.
-
- датчик, имеющий в своей конструкции устройство каталитического конвертирования, определяющий температуру горения паро-воздушной смеси. При достижении температуры, равной температуре вспышки продукта, происходит скачок температуры в каталитическом конвертере. Величина температуры пробы при этом фиксируется, как температура вспышки продукта.
-
2. Контрольный модуль, содержащий:
-
- микропроцессорный контроллер, обеспечивающий контроль параметров измерений и управление работой анализатора,
-
- жидкокристаллический дисплей для вывода параметров измерений и настроек. рабочем режиме на дисплей выдаются следующие показатели: температуры продукта на входе, в ИК, температура воздуха на входе в ИК, текущие показания датчика и результат измерений «Температура вспышки, °С».
-
3. Модуль управления электропитанием анализаторы и поддувом кожуха контрольного модуля
Анализатор выполнен во взрывобезопасном исполнении 1Ex d e [ia Ga] ib [ib] mb px IICT4 Gb X.

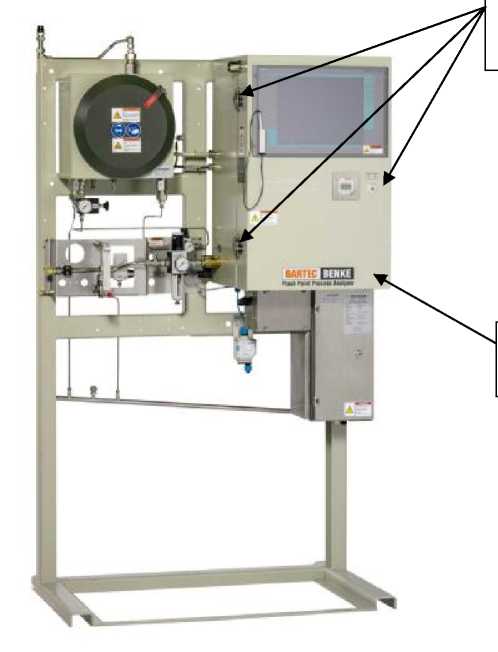

Внешний вид анализатора FPA-4.3 приведен на рисунке 1.
