Номер по Госреестру СИ: 62242-15
62242-15 Толщиномеры ультразвуковые
(DM5E Basic, DM5E, DM5E DL)
Назначение средства измерений:
Толщиномеры ультразвуковые DM5E Basic, DM5E, DM5E DL (в дальнейшем -толщиномеры) предназначены для измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозийному или эрозионному износу (трубы, сосуды давления и др.).

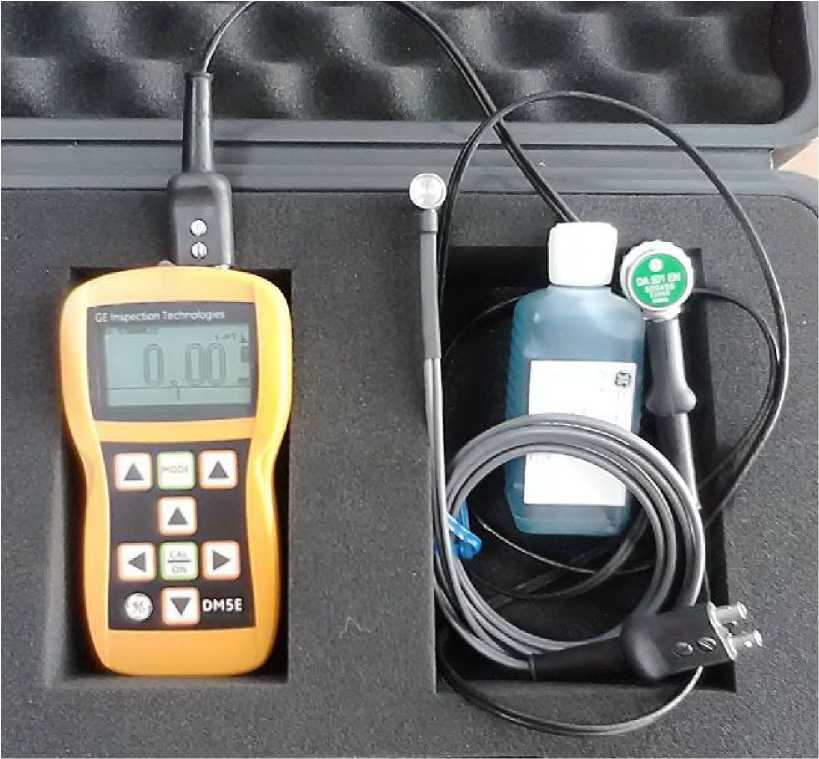

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 16.11.2025
Номер записи -
ID в реестре СИ - 375724
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер ультразвуковой DM5E, Толщиномер ультразвуковой DM4E, Толщиномер ультразвуковой DM 5E DL, Толщиномер ультразвуковой DM 5E, Нет модификации, Модификация DM 5Е, Модель DM 5Е, мод. DM5E, Без модификации, DМ 5Е, DME5E, DM5Е, DM5E DL, DM5E Basic, DM5E, DM5E DL, DM5E basic, DM5E, DM-5E, DM 5E KIT, DM 5E,
Производитель
Изготовитель - Компания "GE Inspection & Control Technologies (Shanghai), Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 867
Выдано извещений - 7
Кол-во периодических поверок - 603
Кол-во средств измерений - 219
Кол-во владельцев - 141
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 440 дн.
Приказы РСТ, где упоминается данный тип СИ
№1379 от 2015.11.16 Об утверждении типов средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Толщиномеры ультразвуковые (DM5E Basic, DM5E, DM5E DL)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
62242-15 Толщиномеры ультразвуковые (DM5E Basic, DM5E, DM5E DL) Компания "GE Inspection & Control Technologies (Shanghai), Co., Ltd." (КИТАЙ ) |
21391-13 Толщиномеры ультразвуковые (Булат-1М) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
62242-15 Толщиномеры ультразвуковые (DM5E Basic, DM5E, DM5E DL) Компания "GE Inspection & Control Technologies (Shanghai), Co., Ltd." (КИТАЙ ) |
46425-11 Толщиномеры ультразвуковые (БУЛАТ 1S) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
62242-15 Толщиномеры ультразвуковые (DM5E Basic, DM5E, DM5E DL) Компания "GE Inspection & Control Technologies (Shanghai), Co., Ltd." (КИТАЙ ) |
64154-16 Толщиномеры ультразвуковые (БУЛАТ 3) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Толщиномеры ультразвуковые (БУЛАТ 3)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 39 | 0 | 39 | 0 | 39 | 0 | 39 | ||
ООО "АЗ-И" (RA.RU.312199) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ЧТПЗ" (1816) | 19 | 7 | 0 | 19 | 0 | 16 | 0 | 16 | ||
ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 5 | 0 | 0 | 0 | 5 | 0 | 0 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 14 | 0 | 14 | 0 | 14 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 31 | 0 | 31 | 3 | 31 | 0 | 31 | ||
ПАО "ЧТПЗ" (RA.RU.312931) | 8 | 0 | 8 | 0 | 5 | 0 | 5 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
АО«НПО«ЦНИИТМАШ» (RA.RU.311531) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 3 | 0 | 3 | |
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 15 | 0 | 14 | 0 | 12 | 0 | 12 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
ООО "АНК" (RA.RU.310566) | 99 | 10 | 42 | 46 | 0 | 70 | 32 | 27 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 24 | 0 | 23 | 0 | 22 | 0 | 21 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 66 | 12 | 1 | 58 | 1 | 49 | 1 | 48 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПНТЗ" (RA.RU.312654) | 20 | 1 | 0 | 19 | 0 | 19 | 0 | 19 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 24 | 2 | 0 | 19 | 0 | 15 | 0 | 15 | |
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 15 | 1 | 0 | 15 | 0 | 13 | 0 | 13 | |
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 13 | 1 | 0 | 11 | 1 | 13 | 0 | 11 | |
ООО "ФЕРРАТА" (RA.RU.310646) | 18 | 0 | 15 | 0 | 15 | 0 | 15 | |||
ООО "АЗ Инжиниринг" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 9 | 1 | 2 | 5 | 0 | 7 | 2 | 5 | |
ООО "АЗ-И" (RA.RU.312199) | 75 | 7 | 4 | 61 | 0 | 49 | 4 | 45 | ||
ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 10 | 0 | 10 | 0 | 2 | 0 | 2 | |||
АО "ПО "СЕВМАШ" (RA.RU.310645) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "ИЦ ФИЗПРИБОР" (RA.RU.312340) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПНТЗ" (0679) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 36 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Феррата" (1329) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Дальневосточный филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АНК" (RA.RU.310566) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 19 | 1 | 0 | 19 | 0 | 14 | 0 | 14 | |
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "КОНСТАНТА" (RA.RU.312304) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 36 | 17 | 0 | 36 | 1 | 36 | 0 | 36 | |
ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Толщиномеры ультразвуковые (БУЛАТ 3)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
4208 | 5289 |
ФБУ Вологодский ЦСМ Вологодская область |
5207 | 5289 |
ФБУ Калининградский ЦСМ Калининградская область |
5189 | 5289 |
ФБУ Кузбасский ЦСМ Кемеровская область |
4369 | 5289 |
ФБУ Красноярский ЦСМ Красноярский край |
4944 | 5289 |
Программное обеспечение
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
-
- управление электронным блоком толщиномера;
-
- изменение настроек;
-
- отображение результатов измерений на дисплее толщиномера;
Перед каждой загрузкой происходит проверка целостности ПО. Версия ПО отображается при загрузке, в окне «приветствия».
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Data Logger |
01.24 и выше |
- |
- |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 4 руководства по эксплуатации «Руководство по эксплуатации DM5E Basic, DM5E, DM5E DL».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым DM5E Basic, DM5E, DM5E DL
Поверка
Поверкаосуществляется по документу МП 025.Д4-15 «ГСИ. Толщиномеры ультразвуковые DM5E Basic, DM5E, DM5E DL. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2015 года.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78). Комплект мер толщины покрытия ELCOMETER 990 (Госреестр № 37535-14).
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва
Адрес: 123317, г. Москва, Пресненская наб., д. 10
Телефон: (495) 739-68-11 Факс: (495) 739-68-01 Сайт: www.ge-mcs.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Сайт: www.vniiofi.ru
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Излучаемый пьезоэлектрическим преобразователем (ПЭП) ультразвуковой импульс проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Измерение времени задержки принимаемого толщиномером ультразвукового импульса относительно излученного, обеспечивает определение толщины объекта (при известной скорости распространения звука в нем).
Толщиномеры выполнены в виде малогабаритного электронного измерительного блока с дисплеем и клавиатурой и присоединяемого к нему посредством кабеля ультразвукового преобразователя. Толщиномеры комплектуются набором ультразвуковых преобразователей (DA501, DA503, DA507, DA512, DA590, DA401, DA301, DA303, DA312, FH2E, DM401), поставляемых изготовителем в соответствии с условиями заказа (контракта) и применения толщиномера.
Управление толщиномерами производится с панели электронного блока. Толщиномеры выпускаются в трех модификациях DM5E Basic, DM5E, DM5E DL. DM5E Basic
Базовая версия оснащена ЖК-дисплеем с подсветкой для возможности просмотра данных в условиях плохой освещенности. Толщиномер оснащен пылезащищенной клавиатурой. Базовая версия включает набор функций: построение В-развертки, сигнализацию, дифференциальный режим измерения для сопоставления значений номинальной и измеренной толщины стенки.
DM5E
Комплектация DM5E включает в себя все характеристики DM5E Basic, также включает совмещенный режим работы для измерения остаточной толщины металла без удаления лакокрасочного покрытия (функция Dual Multi).
DM5E DL
DM5E DL идентичен DM5E, но характеризуется встроенным регистратором данных, поддерживающим графический формат файла данных. Данная комплектация позволяет хранить до 50 000 показаний. Предусмотрена возможность передачи измерительной информации на компьютер через порт Mini USB.
Все модели толщиномеров имеют встроенное программное обеспечение (ПО).
Фотография общего вида толщиномеров представлена на рисунке 1.
Рисунок 1 - Общий вид толщиномеров
Таблица 3
Наименование и условное обозначение |
Количество |
Толщиномер |
1 шт. |
Пьезоэлектрический преобразователь (DA501, DA503, DA507, DA512, DA590, DA401, DA301, DA303, DA312, FH2E, DM401 производства компании GE Sensing & Inspection Technologies) |
* |
Щелочные батареи типа АА |
2 шт. |
Жесткий пластмассовый футляр |
1 шт. |
Программное обеспечение на диске CD-ROM |
1 шт. |
Руководство по эксплуатации на диске CD-ROM |
1 шт. |
Сертификат о калибровке от изготовителя |
1 экз. |
Методика поверки |
1 экз. |
* - Тип и количество в соответствии с заказом потребителя |
приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений толщины*:
|
От 0,6 до 300 От 2 до 25 |
Диапазон толщин покрытий для толщиномеров с функцией Dual Multi* |
от 0,3 до 2,5 мм |
Пределы допускаемой абсолютной погрешности измерения толщины для стали в диапазоне от 0,6 до 300 мм, мм |
± (0,01 • Х + 0,1), где Х -измеренное значение толщины, мм |
Пределы допускаемого значения относительной погрешности измерения толщины для стали через покрытие, % |
± 5 |
Рабочий частотный диапазон, МГц |
От 0,5 до 12 |
Разрешающая способность, мм |
0,01; 0,1 |
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 508 до 18699 |
Питания от 2 щелочных батарей типа АА с напряжением, В |
3 |
Габаритные размеры электронного блока (длина х ширина х высота), мм |
138 х 32 х 75 |
Масса электронного блока с батареями питания, кг не более |
0,230 |
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От плюс 15 до плюс 25 До 95 |
* - зависит от типа пьезоэлектрического преобразователя.
