Номер по Госреестру СИ: 62207-15
62207-15 Установки поверочные трубопоршневые двунаправленные
(OGSB)
Назначение средства измерений:
Установки поверочные трубопоршневые двунаправленные OGSB (далее - ТПУ OGSB) предназначены для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик преобразователей объёмного и массового расходов, счетчиков жидкости, рабочих эталонов массового и объемного расхода жидкости в соответствии с приказом Росстандарта от 07.02.2018 г. № 256.
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 1
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 2
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 3
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 4
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 5
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 6
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 7
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 8
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на металлическую фирменную табличку и на титульный лист руководства по эксплуатации типографским способом. Табличка крепится на торцевую часть ТПУ OGSB.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведена в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным OGSB
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-002-95715144-2019 Установки поверочные трубопоршневые двунаправленные OGSB. Технические условия
Поверка
Поверка осуществляется по документам:-
- МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
-
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
-
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
-
- МИ 3268-2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»;
-
- МИ 3593-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерников»;
-
- МИ 3594-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки трубопоршневыми поверочными установками и компакт-пруверами с компаратором».
Знак поверки наносится на свидетельство о поверке ТПУ OGSB.
Таблица 4 - Основные средства поверки
Наименование средства поверки |
Основные метрологические характеристики |
Примечание |
Рабочий эталон 1-го разряда части 3 в соответствии с приказом Росстандарта от 07.02.218 № 256 (Мерники эталонные) |
Номинальная вместимость от 20 до 1000 дм3, пределы допускаемой относительной погрешности ±0,01 %; ±0,02 %. |
Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ±0,05 % (МИ 1972-95, МИ 3155-2008, МИ 3593-2017) |
Рабочий эталон 1-го разряда части 2 в соответствии с приказом Росстандарта от 07.02.2018 № 256 |
Пределы допускаемой относительной погрешности ±0,05 % |
Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ±0,10 % (МИ 2974-2006, МИ 3268-2010, МИ 3594-2017) |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия»
(ООО «Системы Нефть и Газ Балтия»
ИНН 3908036487
Адрес: 236039, г. Калининград, ул. Портовая, 41,
Телефон: +7 (4012) 31 07 28, факс: +7 (4012) 31 07 29,
E-mail: office@ogsb.ru,
Web-сайт: www.ogsb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB.
При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливаютнеобходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB, запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ OGSB и через поверяемое СИ.
ТПУ OGSB состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с разгонными и измерительным участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ OGSB применяются средства измерений температуры и давления утвержденного типа, метрологические характеристики которых должны удовлетворять требованиям методик поверки средств измерений, поверяемых с применением ТПУ.
ТПУ OGSB могут работать с измерительно-вычислительными комплексами, контроллерами, вычислителями расхода, счетчиками импульсов и другими средствами измерений, утвержденного типа, имеющими возможность подключения трубопоршневых поверочных установок.
ТПУ выпускаются следующих типов исполнения:
-
1 - стационарная;
-
2 - передвижная (мобильная).
Стационарная и передвижная ТПУ могут изготавливаться с видами измерительного участка:
-
1 - «U» - образный;
-
2 - «скорпион»;
-
3 - прямолинейный.
Общий вид ТПУ OGSB показан на рисунках 1- 3. Внешний вид ТПУ OGSB определяется заказом, зависит от объекта размещения при эксплуатации.
Места установки пломб на фланцевых соединениях измерительного участка и детекторах положения шарового поршня показаны на рисунках 5,6. Конструкция детекторов обеспечивает возможность их замены на аналогичные без проведения внеочередной поверки ТПУ. Габаритные размеры установленных детекторов приводятся в паспорте на детекторы и на ТПУ.
В случае демонтажа измерительного участка ТПУ OGSB с фланцевым соединением типа «шип-паз» на заводе-изготовителе и последующего монтажа на месте эксплуатации, повторная
поверка не требуется, поскольку конструкция фланцевого соединения (рисунок 4) обеспечивает сохранность объема измерительного участка с необходимой точностью. При этом монтаж измерительного участка ТПУ на месте эксплуатации выполняется в присутствии представителя завода изготовителя ТПУ с последующим пломбированием фланцев пломбой ООО «Системы Нефть и Газ Балтия».
Рисунок 1 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«U» - образный
Рисунок 2 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«скорпион»
Рисунок 3 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«прямолинейный»
Рисунок 4 - Конструкция фланцевого соединения измерительного участка
Места установки пломб, организацией осуществляющей поверку, с нанесением знака поверки

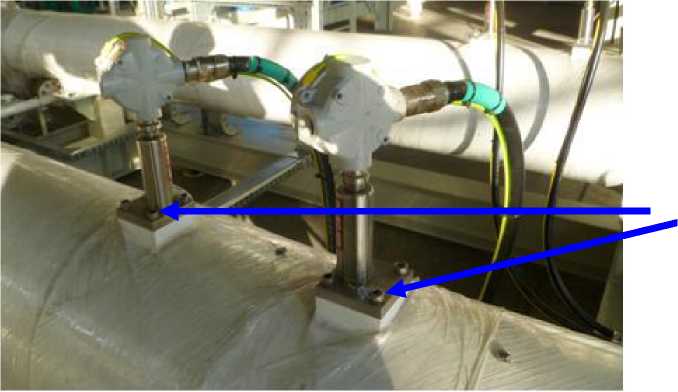

Рисунок 5 - Места пломбирования ТПУ OGSB
Места установки пломбы, завода изготовителя
Рисунок 6 - Места пломбирования фланцев ТПУ OGSB

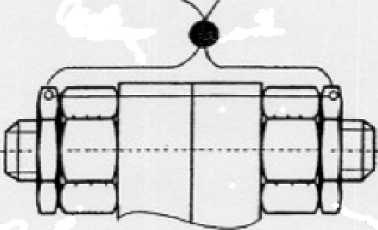

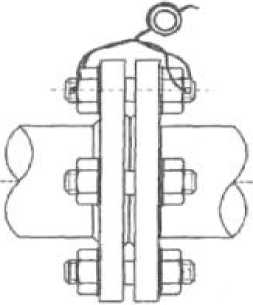

Рисунок 7 - Варианты пломбирования фланцев ТПУ OGSB
Программное обеспечение отсутствует.
Таблица 3 - Комплектность ТПУ OGSB
Наименование |
Обозначение |
Количество |
Установка поверочная трубопоршневая двунаправленная OGSB (исполнение по заказу) |
- |
1 |
Руководство по эксплуатации |
OGSB-ТПУ-005-РЭ |
1 |
Методика поверки (по заказу) |
МИ 1972-95 МИ 2974-2006 МИ 3155-2008 МИ 3268-2010 МИ 3593-2017 МИ 3594-2017 |
Таблица 1 - Метрологические характеристики ТПУ OGSB
Наименование характеристики |
Значение |
Номинальное значение вместимости из-*3 мерительного участка , м |
от 0,2 до 40 |
Пределы допускаемой относительной погрешности измерения вместимости измерительного участка , % |
±0,05; ±0,1 |
Среднее квадратическое отклонение случайной составляющей погрешности*, % |
0,010; 0,015 |
Примечание: * в зависимости от заказа, указывается в паспорте СИ. |
Основные технические характеристики ТПУ OGSB приведены в таблице 2.
Таблица 2 - Основные технические характеристики ТПУ OGSB
Наименование характеристики |
Значение | |||||||
Модель ТПУ |
100 |
180 |
400 |
600 |
1100 |
2000 |
3000 |
4000 |
Габаритные размеры, без учета строительных конструкций *, мм, не более |
8000 |
10000 |
14000 |
16000 |
22000 |
24000 |
26000 |
28000 |
- длина; |
1800 |
2000 |
3000 |
3600 |
5000 |
5000 |
5500 |
5800 |
- ширина; |
1800 |
2000 |
3000 |
3000 |
4500 |
4500 |
4800 |
5200 |
- высота | ||||||||
Максимальное значение расхода рабочей среды *, м3/ч |
50-139 |
140 279 |
280 499 |
500 799 |
800 1499 |
1500 2499 |
2500 3499 |
3500 4000 |
Масса, без учета строительных конструкций *, кг, не более |
6000 |
8000 |
9000 |
15000 |
16000 |
22000 |
26000 |
30000 |
Условия эксплуатации: | ||||||||
- рабочая среда, * |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат | |||||||
- давление рабочей среды, ANSI (МПа) |
ANSI 150 (2,0 МПа), ANSI 300 (5,1 МПа), ANSI 600 (10,2 МПа). | |||||||
- диапазон температуры рабочей среды*, оС |
от -10 до +90 | |||||||
- диапазон вязкости кинематиче- |
от 0,4 до 1000 | |||||||
ской рабочей среды*, сСт | ||||||||
- диапазон температуры окружающего воздуха**, оС |
от -40 до +50 | |||||||
Параметры электрического пи- | ||||||||
тания | ||||||||
Род тока |
Переменный, одно |
- или трехфазный | ||||||
Напряжение, В |
220-33+22 3 80-57+38 | |||||||
Частота, Гц |
50/60 ± 0,4 |
Наименование характеристики |
Значение |
Потребляемая мощность, кВт, не более |
30 |
Средняя наработка на отказ, ч |
36 000 |
Средний срок службы, лет ,не менее |
15 |
* в зависимости от заказа; ** при отрицательных температурах, при наличие требований проекта может быть предусмотрена теплоизоляция (и, при необходимости, электрообогрев) измерительного участка и детекторов движения шарового поршня. |
