Номер по Госреестру СИ: 62198-15
62198-15 Спектрометры люминесцентные
(LS 45 и LS 55)
Назначение средства измерений:
Спектрометры люминесцентные LS 45 и LS 55 (далее по тексту - спектрометры) предназначены для измерения интенсивности люминесцентного излучения и количественного химического анализа органических и неорганических веществ.
Внешний вид.
Спектрометры люминесцентные
Рисунок № 1
Внешний вид.
Спектрометры люминесцентные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 03.11.2021
Номер записи -
ID в реестре СИ - 375679
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр люминесцентный LS45, нет модификации, модификация LS 45, LS 55, LS 45,
Производитель
Изготовитель - Фирма "PerkinElmer Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1292 от 2015.11.03 Об утверждении типов средств измерений
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№1697 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Менеджмент риска" (ТК 010)
Наличие аналогов СИ: Спектрометры люминесцентные (LS 45 и LS 55)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-01 01.08.2012 |
Поляриметры, 341 и 343 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14426-06 01.04.2011 |
Спектрометры люминесцентные, LS 45 и LS 55 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15947-04 01.01.2010 |
Спектрофотометры, Lambda 950 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15950-05 01.01.2011 |
Фурье-спектрометры инфракрасные, Spectrum RX I, Spectrum BX II, Spectrum GX, Spectrum One, Spectrum 100, Spectrum 100N Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-99 01.12.2011 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20780-01 01.10.2011 |
Спектрофотометры атомно-абсорбционные, AAnalyst Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20781-04 01.01.2010 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 2100DV, 5100DV, 5200DV, 5300DV Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-04 01.01.2010 |
Спектрофотометры, LAMBDA 650, 850 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35227-07 |
Наборы мер ослабления оптического излучения, HMAA-01 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49669-12 23.03.2022 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62198-15 03.11.2021 |
Спектрометры люминесцентные, LS 45 и LS 55 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63300-16 01.03.2021 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63794-16 25.04.2021 |
Хроматографы газовые портативные с масс-спектрометрическими детекторами, Tridion-9, Torion T-9 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63906-16 12.05.2021 |
Детекторы масс-спектрометрические, Flexar SQ 300 MS Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64075-16 02.06.2026 |
Спектрометры атомно-абсорбционные, PinAAcle 500 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
85206-22 08.04.2027 |
Системы элементного CHNS/O анализа, 2400 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Спектрометры люминесцентные (LS 45 и LS 55)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры люминесцентные (LS 45 и LS 55)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7278 |
Программное обеспечение
Спектрометры люминесцентные LS 45 и LS 55 функционируют под управлением автономного специального программного обеспечения, установленного на персональный компьютер. Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. В зависимости от требований заказчика на спектрометры устанавливается либо PerkinElmer FLWinlab, либо BioLight BLStudio FL.
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |||
|
LS 45 |
LS 55 | |||
|
Идентификационное наименование ПО |
PerkinElmer FLWinlab |
BioLight BLStudio FL |
PerkinElmer FLWinlab |
BioLight BLStudio FL |
|
Номер версии (идентификационный номер) |
4.00.02 и |
1.04.02 и |
4.00.02 и |
1.04.02 и |
|
ПО |
выше |
выше |
выше |
выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |||
|
Алгоритм вычисления цифрового идентификатора ПО |
- | |||
Программное обеспечение записано в энергонезависимой памяти персонального компьютера и выдаёт сообщения об ошибках при попытках преднамеренного и непреднамеренного доступа, которые отправляет в лог-файл (журнал приложения).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист начального руководства пользователя печатным методом и на корпус спектрофотометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1 « Руководство по эксплуатации спектрометров люминесцентных LS 45 и LS 55», разделы «Программа Scan (измерение)», «Программа Time Drive (кинетические измерения)», «Программа Well Plate Reader (считывание плашек)», «Программа Ratio Data Collection (измерение относительных данных)», «Программа Fast Filter Data Collection», «Программа ICBC Calibration (калибровка)», «Программа Concentration (измерение концентраций)».
2 «Руководство по программному обеспечению. Программное обеспечение BioLight Studio», разделы «Управление измерениями», «Модули ручного управления».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрометрам люминесцентным LS 45 и LS 55
Техническая документация «Perkin Elmer Inc.», США.
Поверка
Поверкаосуществляется по документу МП 044.Д4-15«Государственная система обеспечения единства измерений. Спектрометры люминесцентные LS 45 и LS 55. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «12» августа 2015 г.
Основные средства поверки
1 Государственный стандартный образец состава раствора фенола в этаноле (ГСО 9915-2011).
Основные метрологические характеристики:
Массовая концентрация фенола 1 г/дм3.
Погрешность определения концентрации 1 % при доверительной вероятности р=0,95.
2 Вода 2- й степени чистоты.
Основные метрологические характеристики:
ГОСТ Р 52501-2005 (ИСО 3696:1987) Вода для лабораторного анализа. Технические условия.
Изготовитель
«Perkin Elmer Inc.», США,
940, Winter Street, Waltham, Massachusetts 02451, USA
Телефон/факс: +1 (781) 663-6900
E-mail: CustomerCareUS@perkinelmer.com
Заявитель
Московское представительство АО «Шелтек АГ»
Адрес: 119334, Москва, ул. Косыгина, 19
Телефон: +7 (495) 935-8888, факс: +7 (495) 564-8787
E-mail: info@scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Конструкция спектрометра включает в себя:
-
- источник возбуждения люминесценции - импульсная ксеноновая лампа;
-
- монохроматоры возбуждения и регистрации люминесценции типа Монка-Джиллисона с дифракционными решётками;
-
- кюветное отделение для кювет с длиной оптического пути 10 мм;
-
- систему регистрации;
-
- систему электропитания.
Спектрометры выполнены в едином корпусе настольного исполнения и управляются с помощью внешнего IBM-совместимого компьютера и специализированного программного обеспечения, позволяющего спектрометру работать в режимах измерения флуоресценции, фосфоресценции, хемилюминесценции и биолюминесценции.
Спектрометры могут комплектоваться большим набором специальных приспособлений, в том числе для термостатирования и охлаждения образцов.
Место нанесения маркировки

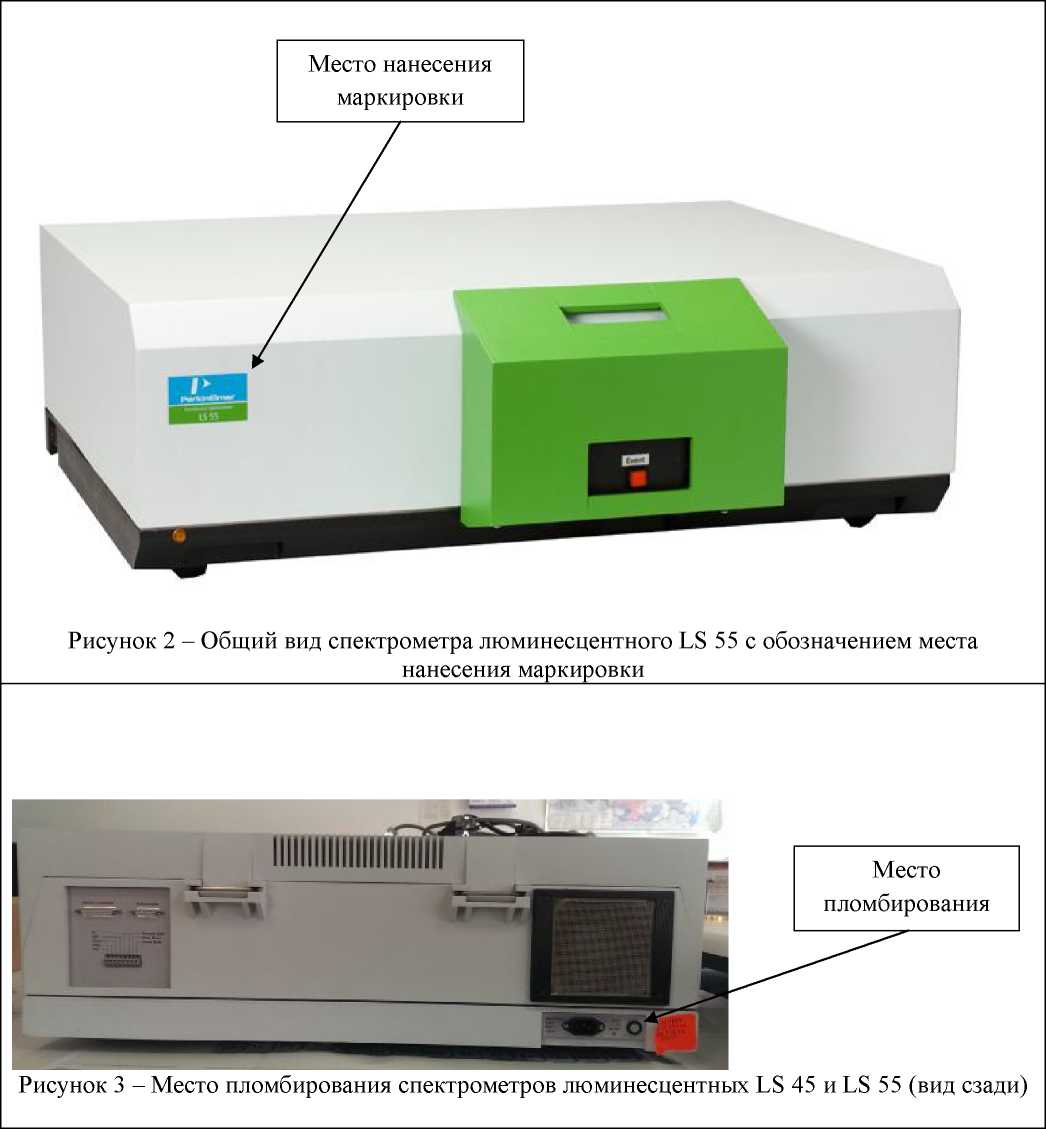

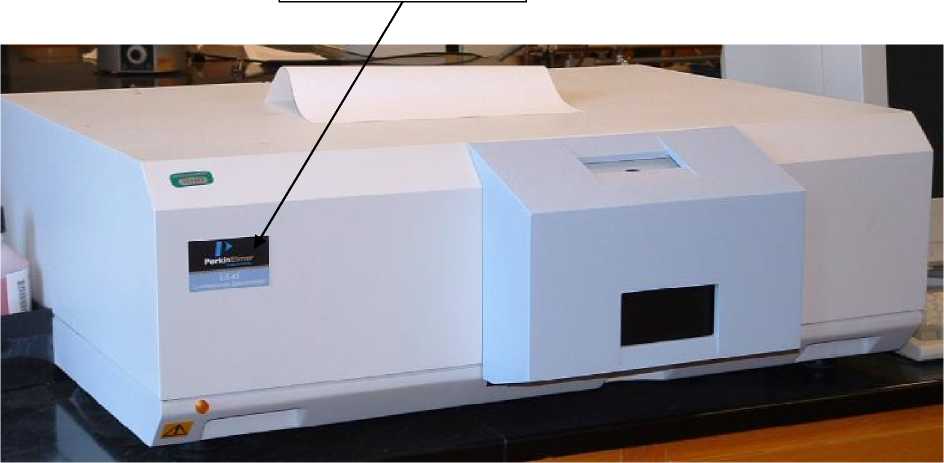

Рисунок 1 - Общий вид спектрометра люминесцентного LS 45 с обозначением места нанесения маркировки
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрометр люминесцентный LS 45 или LS 55 |
1 |
|
Светофильтр с 28 % пропусканием |
1 |
|
Методика поверки |
1 |
|
Руководство пользователя |
1 |
|
Руководство по программному обеспечению** |
1 |
|
Комплект ЗиП* | |
|
Дополнительные системы термостатирования и охлаждения образцов* |
*Поставляется по требованию заказчика, как дополнительная опция.
**Поставляется, если у заказчика установлено программное обеспечение
BioLight BLStudio FL.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
LS 45 LS 55 | |
|
Диапазон длин волн: Возбуждение, нм Эмиссия, нм |
200 - 800 200 - 900 |
|
Предел обнаружения фенола, мг/дм3 |
0,005 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой концентрации фенола, % |
5 |
|
Пределы относительной систематической составляющей погрешности измерений массовой концентрации фенола, % |
± 10 |
|
Отношение Сигнал/Шум -для рамановской линии воды
|
500:1 500:1 |
Продолжение таблицы 2
|
Спектральная ширина щели: Возбуждение, нм Эмиссия, нм |
10 2,5 - 15 10 2,5 - 20 |
|
Скорость сканирования, нм/мин |
10 - 1500 |
|
Напряжение питания переменного тока, В при частоте, Гц |
220 ± 22 50/60 |
|
Потребляемая мощность, Вт, не более |
265 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
265 х 790 х 680 |
|
Масса, кг, не более |
49,5 |
|
Рабочие условия эксплуатации:
|
25 ± 10 20 - 75 100 ± 4 |
