Номер по Госреестру СИ: 62145-15
62145-15 Термометры биметаллические
(TE, TB)
Назначение средства измерений:
Термометры биметаллические серий TE, TB (далее - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных по отношению к нержавеющей стали 316L.

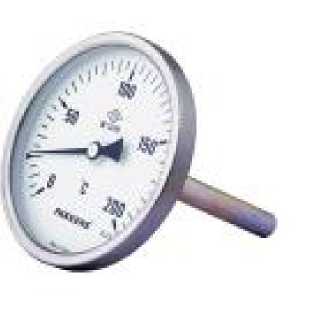

Внешний вид.
Термометры биметаллические
Рисунок № 1
Внешний вид.
Термометры биметаллические
Рисунок № 2

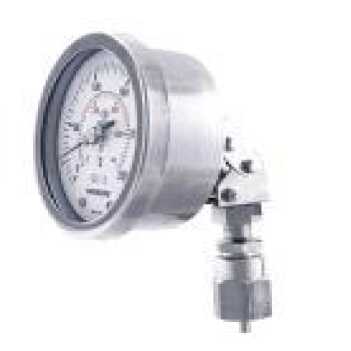

Внешний вид.
Термометры биметаллические
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375620
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЕ;ТВ, ТЕ (+10…110) °С, кл.т. 2, ТЕ, ТВ, ТЕ, ТБ, нет модификации, мод. ТЕ, мод. TE, исполнение ТЕ, Без модификации, TE. TB, TE, TB, TE 100, TE, TB, Pakkens TE, JTC-4601,
Производитель
Изготовитель - Фирма "PAKKENS"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 482
Выдано извещений - 10
Кол-во периодических поверок - 441
Кол-во средств измерений - 26
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1050 дн.
Приказы РСТ, где упоминается данный тип СИ
№1249 от 2015.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Термометры биметаллические (TE, TB)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "PAKKENS"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
61956-15 23.10.2021 |
Термометры манометрические, TI, TG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
62005-15 30.10.2021 |
Манометры деформационные с трубчатой пружиной, MH, MK, MG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
62006-15 30.10.2021 |
Манометры деформационные мембранные, SH, DS, MC Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
62009-15 30.10.2021 |
Манометры дифференциальные, DG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
62145-15 30.10.2021 |
Термометры биметаллические, TE, TB Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Термометры биметаллические (TE, TB)
Стоимость поверки Термометры биметаллические (TE, TB)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Владимирский ЦСМ Владимирская область |
465 | 586 |
ФБУ Владимирский ЦСМ Владимирская область |
1093 | 586 |
ФБУ Волгоградский ЦСМ Волгоградская область |
558 | 586 |
ФБУ Краснодарский ЦСМ Краснодарский край |
600 | 586 |
ООО "МЦ СЕВР ГРУПП" Москва |
500 | 586 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серий TE, TB
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы «PAKKENS», Турция.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Поверка
Поверкаосуществляется по документу МП 62145-15 «Термометры биметаллические серий TE, TB. Методика поверки», утвержденному ФГУП «ВНИИМС», 08.07.2015 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;
-
- калибраторы температуры серий ATC-R, RTC-R с общим диапазоном
воспроизводимых температур от минус 45 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной
температуры: ±(0,04.0,35) °С.
Изготовитель
Фирма «PAKKENS», Турция Sari Cd. No: 20, Bursa 16159/TR
Тел.: 90-224-6000-200 Факс: 90-224-6000-230 www.pakkens.com.tr
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке. Корпус и защитная трубка термочувствительного элемента изготавливаются из нержавеющей стали.
Термометры серий TE, TB различаются по конструктивным исполнениям. Термометры серии ТЕ имеют тыльное и радиальное крепление, а серии TB - выполнены с поворачивающимся и откидным корпусом. Модели термометров имеют исполнения, различающиеся по диапазону измерений температуры, по длине защитная трубка термочувствительного элемента, а также по диаметру корпуса и монтажным приспособлениям.
При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали. Термометры могут быть снабжены электроконтактным сигнализирующим устройством, обеспечивающим управление внешними электрическими цепями.
Фотографии общего вида термометров приведены на рисунках 1+2:
Рисунок 1 - Термометры биметаллические TE
Рисунок 2 - Термометр биметаллический TB
Термометр - 1 шт. (модель и исполнение в соответствии с заказом);
Паспорт (на русском языке) - 1 экз.;
Методика поверки - 1 экз. (допускается 1 экз. на партию термометров при поставке в один адрес)
По дополнительному заказу: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.
Диапазон показаний, диапазон измерений, цена деления, а также пределы допускаемой приведенной погрешности приведены в таблице 1.
Таблица 1
Диапазон показаний (шкала), °С |
Диапазон измерений, °С |
Цена деления шкалы, °С |
Пределы допускаемой приведенной погрешности, % | |
к.т. 1,0 |
к.т. 2,0 | |||
от минус 40 до плюс 40 |
от минус 30 до плюс 30 |
1 |
±1,0 |
±2,0 |
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
1 |
±1,0 |
±2,0 |
от минус 30 до плюс 60 |
от минус 20 до плюс 50 |
1 |
±1,0 |
±2,0 |
от 0 до плюс 60 |
от плюс 10 до плюс 50 |
1 |
±1,0 |
±2,0 |
от 0 до плюс 120 |
от плюс 10 до плюс 110 |
2 |
±2,0 |
±4,0 |
от 0 до плюс 160 |
от плюс 20 до плюс 140 |
2 |
±2,0 |
±4,0 |
от 0 до плюс 200 |
от плюс 20 до плюс 180 |
5 |
±2,0 |
±4,0 |
от 0 до плюс 250 |
от плюс 30 до плюс 220 |
5 |
±2,5 |
±5,0 |
от 0 до плюс 300 |
от плюс 30 до плюс 270 |
5 |
±5,0 |
±10,0 |
от 0 до плюс 350 |
от плюс 40 до плюс 310 |
5 |
±5,0 |
±10,0 |
от 0 до плюс 400 |
от плюс 50 до плюс 350 |
5 |
±5,0 |
±10,0 |
от 0 до плюс 500 |
от плюс 50 до плюс 450 |
5 |
±5,0 |
±10,0 |
Вариация показаний (срабатывания сигнализирующего устройства) не превышает абсолютного значения предела основной приведенной погрешности измерения (срабатывания).
Диаметр корпуса (в зависимости от серии), мм:
-
- для ТЕ:.......................................................................................63; 100;
-
- для TB:...................................................................................... 100; 160;
Длина погружения, мм:..............................................................от 100 до 1000
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С: ...........................от минус 30 до плюс 60;
-
- относительная влажность, %: .............................................................до 98
Средний срок службы, лет, не менее: ............................................................8.
