Мониторы конструктивно состоят из процессорного блока со встроенным термопринтером, выполненного в виде настольного прибора, на передней панели которого размещены цветной жидкокристаллический дисплей для наблюдения за контролируемыми параметрами и органы управления, комплекта датчиков и электродов, набора кабелей пациента.

которых может меняться оператором в зависимости от того, какие функции выполняются монитором.

В мониторах предусмотрено включение звуковой и цветодинамической тревожной сигнализации при выходе измеряемых параметров за установленные оператором пределы.

В мониторах предусмотрена функция сохранения данных об измеряемых физиологических показателях пациента.

Функционально, мониторы состоят из нескольких независимых измерительных каналов (модулей).

Принцип действия модуля пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани (пальце или мочке уха) просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотоплетизмограмму, выводимую на дисплей мониторов, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн, по соотношению которых определяется насыщение кислородом гемоглобина крови ^рО₂), при этом периодичность модуляции соответствует частоте пульса (ЧП).

тенциала сердца с помощью электродов, расположенных на поверхности тела пациента. После соответствующей обработки электрические сигналы с электродов преобразуются в электрокардиограмму, которая выводится на дисплей мониторов, и используются для измерения ЧСС.

Принцип действия модуля измерения частоты дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе). Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респи-рограмму), выводимую на дисплей мониторов, и используются для измерения частоты дыхания (ЧД).

Принцип действия модуля термометрии основан на измерении сопротивления датчика температуры, который представляет собой терморезистор. Сопротивление терморезистора, зависящее от температуры тела пациента в точке нахождения датчика, измеряется с помощью электрической схемы и преобразуется в значение температуры (Т°С), отображаемое на дисплее мониторов.

Принцип действия модуля неинвазивного измерения артериального давления основан на осциллометрическом методе, при котором пульсации давления в манжете с помощью тензометрического датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины значений систолического и диастолического давления и частоты пульса.

Принцип действия модуля измерения частоты сердцебиения плода основан на анализе отраженных от сердца плода ультразвуковых волн и расчете на основе полученных данных частоты сердцебиения плода.

Мониторы имеют в своем составе функцию токодинамического мониторирования, позволяющую регистрировать деятельность матки и движение плода.

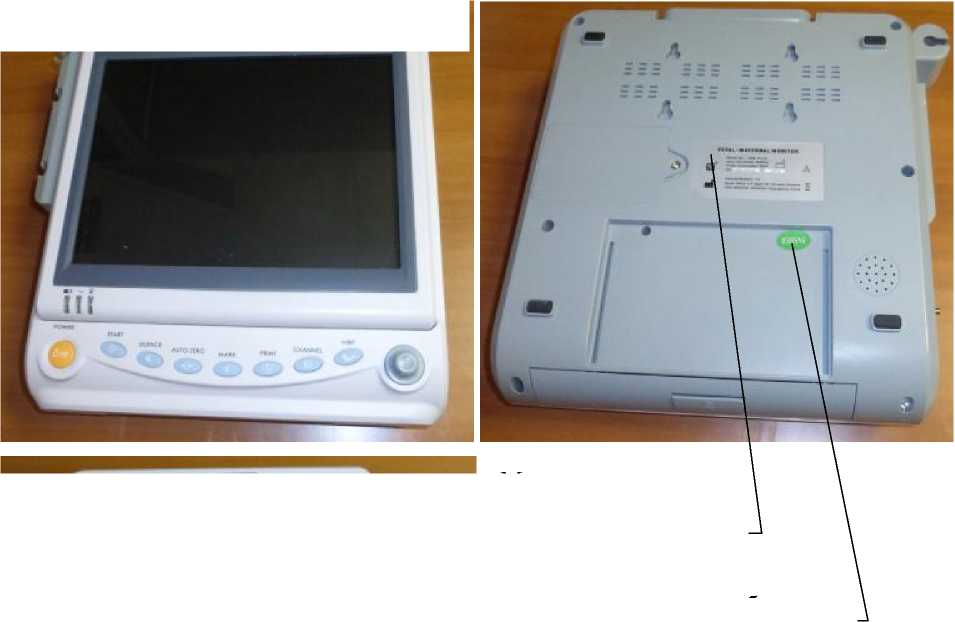

Рисунок 1 - Общий вид монитора модели G6A Plus

Место нанесения знака

утверждения типа

Место пломбировки

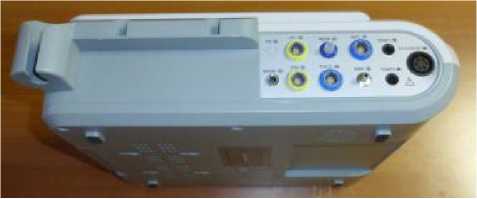

Рисунок 2 - Общий вид монитора модели G6B Plus

• 1 Монитор медицинский фетальный матери и плода:

- модель G6A Plus;

- модель G6B Plus.

• 2 Принадлежности:

- Материнская плата;

- Плата GAA134 (ЭКГ и импедансная респирограмма);

- Плата GAA230 (НИАД, Температура и носовая трубка дыхания);

- Плата SpO2;

- Преобразователь эл / питания;

- Плата источника питания;

- Плата кнопок / Звуковая плата;

- Плата TOCO (ЧСС, ТОКО движение плода);

- Воздушный насос (P05K05.6V);

- Электромагнитный клапан;

- Кнопка прокрутки;

- Датчик SpO2;

- Манжета;

- Накожный температурный датчик;

- Ректальный температурный датчик;

- Кабель ЭКГ пятиэлектродный;

- Электроды ЭКГ;

- Удлинительный шнур датчика;

- Ультразвуковой датчик;

- ТОКО-датчик;

- Отметчик шевеления плода ;

- Ремни для крепления датчиков ;

- УЗИ -гель ;

- Бумага дл принтера;

- Заземляющий провод ;

- Кабель питания;

- Носовая труба ;

- Футляр защитный для монитора;

- Сумка для принадлежностей;

- Аккумуляторные батареи;

- Стойка стандартная с корзиной и кронштейном на колесах.

• 3 Эксплуатационные документы:

- Руководство пользователя ;

- Инструкция по эксплуатации и техническому обслуживанию.

- Методика поверки.
