Номер по Госреестру СИ: 61558-15
61558-15 Преобразователи виброскорости
(SLD733C)
Назначение средства измерений:
Преобразователи виброскорости SLD733C (далее - преобразователи) предназначены измерения виброскорости и преобразования ее в пропорциональный электрический сигнал.

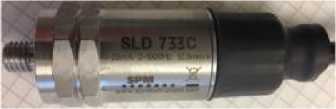

Внешний вид.
Преобразователи виброскорости
Рисунок № 1

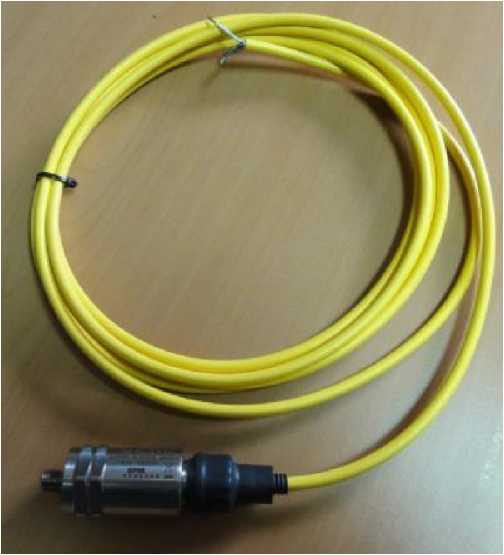

Внешний вид.
Преобразователи виброскорости
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на вибропреобразователь.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости SLD733C-
1. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для сред-1ств изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц»;
-
2. Техническая документация «SPM Instrument AB», Швеция.
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р
8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «SPM Instrument AB», Швеция
Адрес: Box 504, SE-645, 25 Strandnas, Sweden
Заявитель
ОАО «ЭМАльянс», г. Таганрог
Адрес: 347928, Ростовская обл., г. Таганрог, ул. Ленина 220
Фактический адрес: 347928, Ростовская обл., г. Таганрог, ул. Ленина 220
Тел: (8634) 34-29-51
Факс: (8634) 34-29-54
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи виброскорости SLD733С состоят из заключенных в одном корпусе акселерометра и электронного блока - трансмиттера.
Принцип действия акселерометра основан на использовании МЭМС-технологии (микроэлектромеханические системы) - технологии микрообработки, аналогично технологии изготовления интегральных микросхем. Акселерометры представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом, который является составной частью конденсатора переменной ёмкости. Под воздействием измеряемого ускорения чувствительный элемент изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения преобразуются в выходной сигнал, пропорциональный измеряемому ускорению.
Принцип действия трансмиттера основан на преобразовании сигнала акселерометра в выходной ток в диапазоне 4 - 20 мА, пропорциональный СКЗ виброскорости.
Внешний вид преобразователей виброскорости SLD733С приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей виброскорости SLD733С
Преобразователь виброскорости SLD733C
19 шт.
19 экз.
1 экз.
№№ FWHHM01CY201; FWHHM02CY201; FWHHM03CY201; FWHHM04CY201; FWHHM05CY201; FWHHM06CY201; FWHHM07CY201; FWHLB11CY201;
FWHLB11CY202; FWHLB12CY201; FWHLB12CY202; FWHLB21CY201;
FWHLB21CY202; FWHLB22CY201; FWHLB22CY202; FWHNF10CY201;
FWHNF10CY202; FWHNF20CY201; FWHNF20CY202
Паспорт
Методика поверки
Таблица 1
Наименование характеристики |
Значения |
Диапазон измерения виброскорости (СКЗ), мм/с |
от 0 до 25 |
Диапазоны рабочих частот, Гц |
от 10 до 1000 |
Пределы допускаемой относительной погрешности измерения виброскорости, % |
±10 |
Неравномерность амплитудно-частотной характеристики дБ, не более |
±1 |
Относительный коэффициент поперечного преобразования, %, не более |
10 |
Напряжение питания, В |
от 12 до 24 |
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 40 до 85 |
Габаритные размеры, мм, не более: (диаметрхвысота) |
024x88 |
Масса, г, не более |
100 |
