Сведения о средстве измерений: 61416-15 Газоанализатор - рабочий эталон 1-го разряда

Номер по Госреестру СИ: 61416-15
61416-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - CH4-2)

Назначение средства измерений:
Газоанализатор Ultramat 6E - CH4 - 2 - рабочий эталон 1-го разряда предназначен для измерения объемной доли метана в бинарных газовых смесях состава метан/азот (воздух), метан/гелий и метан/аргон в баллонах под давлением.

сертификация программного обеспечения

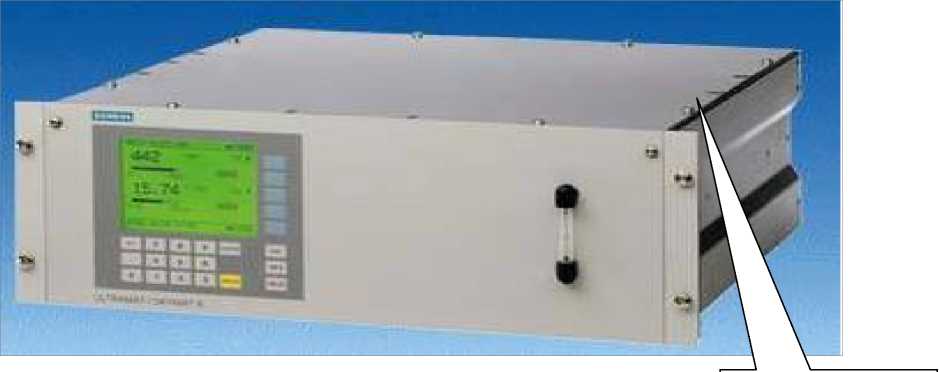

Внешний вид. Газоанализатор - рабочий эталон 1-го разряда, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374818
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1012 от 2015.09.01 Об утверждении типов средств измерений

Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50718-12
04.07.2027
Газоанализаторы лазерные, SITRANS SL
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61414-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-1
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61416-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-2
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61417-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - C3H8
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61418-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-1
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61420-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-2
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61421-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-3
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-2)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

«Ultramat 6 Е»

Номер версии (идентификационный номер) ПО

V4.8.3 E

Цифровой идентификатор ПО

недоступен

Другие идентификационные данные, если имеются

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится:

- типографским способом на титульный лист руководства по эксплуатации и паспорта;

- в виде таблички на лицевую панель газоанализатора.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 15422-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6E - СН4 - 2 - рабочий эталон 1-го разряда
  • 1  ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

  • 2  ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

  • 3  Техническая документация изготовителя.

Поверка

Поверка

осуществляется по документу МП-242-1905-2015 «Газоанализатор Ultramat 6E -СН4-2 - рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.

Основные средства поверки:

Газовые смеси - эталоны сравнения в баллонах под давлением компонентного состава метан/азот (воздух), метан/гелий и метан/аргон в соответствии с ГОСТ 8.578-2008.


Изготовитель


фирма «Siemens AG», подразделение «Siemens S.A.S.»
Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France
Phone +49 (721) 595-7017
Fax: +49 (721) 595-6859

Заявитель

Открытое акционерное общество «Линде Газ Рус»
Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес:   190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс:    +7 (812) 713-01-14
E-mail:   info@vniim.ru
Web:     www.vniim.ru

Газоанализатор Ultramat 6E - СН4 - 2 - рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.

Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.

Результаты измерений объемной доли метана отображаются на дисплее.

Внешний вид газоанализатора представлен на рисунке 1.

Внешний вид. Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-2), http://oei-analitika.ru

Место пломбирования

Рисунок 1 - Газоанализатор Ultramat 6E - СН4-2 - рабочий эталон 1-го разряда, внешний вид.


Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Обозначение

Наименование

Количество

Ultramat 6Е-СН4-2-рабочий эталон 1-го разряда

Газоанализатор Ultramat

1 шт .

Руководство по эксплуатации

1 экз.

МП-242-1905-2015

Методика поверки

1 экз.

Комплект принадлежностей

1 компл.

Паспорт

1 экз.


1)    Диапазоны измерений объемной доли метана и пределы допускаемой относительной

погрешности газоанализатора указаны в таблице 2.

Таблица 2

Компонентный состав

Диапазон показаний объемной доли, %

Диапазон измерений объемной доли, %

Пределы допускаемой относительной погрешности, d0, %

СН4/ N2 (воздух, He, Ar)

от 0 до 0,005

от 0,0010 до 0,005

± 4

от 0 до 0,10

св. 0,0050 до 0,10

± 2,5

от 0 до 1,0

св. 0,1 до 0,5

± 1,5

св. 0,5 до 1,0

± 1,5

СН4/ N2 (He, Ar)

от 0 до 3,0

св. 1,0 до 3,0

± 1,5

СН4/воздух

от 0 до 3,0

св. 1,0 до 2,5

± 1,5

2)    Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов

допускаемой относительной погрешности.
