Номер по Госреестру СИ: 61205-15
61205-15 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Амур
(Нет данных)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО «ФСК ЕЭС» - МЭС Востока ПС 220 кВ Амур (далее -АИИС КУЭ) предназначена для измерения активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения, передачи и отображения результатов измерений.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152180
ID в реестре СИ - 374580
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - ООО "Телекор ДВ"
Страна - РОССИЯ
Населенный пункт - г. Хабаровск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№877 от 2015.07.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Амур (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Телекор ДВ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51538-12 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Аэропорт", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
51600-12 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Русская", ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
53017-13 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Волна", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
55493-13 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Гидролизная", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
55494-13 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Ванино", ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
56082-13 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Хабаровский НПЗ", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
56198-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Зеленый угол", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
56996-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Светлая", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
56997-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Февральская", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
56998-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Облучье", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
57222-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "КС ГОК", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
57569-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "ГМК "Дальполиметалл", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
58241-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Широкая", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
59247-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 500 кВ "Лозовая", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ |
4 года |
|
60534-15 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ратимир", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
61205-15 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Амур, Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
61551-15 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Береговая-2, Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
62428-15 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Дальрео", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
62429-15 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Дальреострой", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
63169-16 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ РЦ, Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
63652-16 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО "ФСК ЕЭС" - МЭС Востока ПС 500 кВ "Лозовая", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
64526-16 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Нижне-Бурейская ГЭС" ПС 220 кВ "Створ", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
64860-16 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Тында, Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
66005-16 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Нижне - Бурейская ГЭС", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
66638-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Дальхимфарм", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
66751-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Хабаровска "Водоканал", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
67768-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220/35/10 кВ Литовко филиала ПАО "ФСК ЕЭС" - Хабаровского ПМЭС, Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
68119-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП города Иркутска "Водоканал", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
69266-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ "Ванино" филиала ПАО "ФСК ЕЭС" - Хабаровского ПМЭС, ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
70808-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ННК-Хабаровский НПЗ", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
71918-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ТОРЭКС-ХАБАРОВСК", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
72545-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Промышленный парк Уссурийский", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
74329-19 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПСП АО "ННК-Хабаровский НПЗ", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
75151-19 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Находкинский МТП", Нет данных ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
78294-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ООО "Фабрика Мороженого", ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
83471-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ратимир", Обозначение отсутствует ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
83720-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "ДЭК" Нагорная, Обозначение отсутствует ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
|
84495-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Маломырский рудник", Обозначение отсутствует ООО "Телекор ДВ" (РОССИЯ г. Хабаровск) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Амур (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 5 | 4 | 1 | 0 | 5 | 4 | 1 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ Амур (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Специализированное программное обеспечение АИИС КУЭ ЕНЭС (Метроскоп) - далее СПО (АИИС КУЭ) ЕНЭС (Метроскоп), имеет структуру автономного программного обеспечения. ПО обладает идентификационными признаками, приведенными в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
СПО (АИИС КУЭ) ЕНЭС (Метроскоп) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
D233ED6393702747769A45DE8E67B57E |
|
Другие идентификационные данные, если имеются |
MD5 |
Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2, нормированы с учетом ПО.
Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя. Уровень защиты -средний, в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «ФСК ЕЭС» - МЭС Востока ПС 220 кВ Амур типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе 08//ПР/13-4-АИИСКУЭ.ИД «АИИС КУЭ» филиала ОАО «ФСК ЕЭС» - МЭС Востока ПС 220 кВ Амур. Исполнительная документация.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета
электроэнергии (АИИС КУЭ) ОАО «ФСК ЕЭС» - МЭС Востока ПС 220 кВ Амур
|
ГОСТ 22261-94 |
«Средства измерений электрических и магнитных величин. Общие технические условия». |
|
ГОСТ 7746-2001 ГОСТ 1983-2001 ГОСТ 34.601-90 |
«Трансформаторы тока. Общие технические условия». «Трансформаторы напряжения. Общие технические условия». «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания». |
|
ГОСТ Р 8.596-2002 |
«ГСИ. Метрологическое обеспечение измерительных систем. Основные положения». |
Поверка
Поверкаосуществляется по документу МП 61205-15 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «ФСК ЕЭС» - МЭС Востока ПС 220 кВ Амур. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 года.
Перечень основных средств поверки:
-
- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
-
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35...330/\3 кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя»;
-
- по МИ 3195-2009 «ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей»;
-
- по МИ 3196-2009. «ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей»;
-
- счетчиков Альфа А1800 - по документу «Счетчики электрической энергии
трехфазные многофункциональные Альфа А1800. Методика поверки.
ДЯИМ. 411152.018 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 году;
-
- для УСПД RTU-325T - в соответствии с документом «Устройства сбора и передачи данных RTU-325H и RTU-325T. Методика поверки. ДЯИМ.466215.005 МП», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.;
-
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений 27008-04;
-
- переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01;
-
- термогигрометр CENTER (мод.314): диапазон измерений температуры от -20 до + 60 °С, дискретность 0,1 °С; диапазон измерений относительной влажности от 10 до 100 %, дискретность 0,1 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - включает в себя измерительные трансформаторы тока (далее - ТТ) класса точности 0,2S и 0,5S по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее -ТН) класса точности 0,2 и 0,5 по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии Альфа А1800 класса точности 0,2S по ГОСТ Р 52323-05 (в части активной электроэнергии) и 0,5 по ГОСТ Р 52425-05 (в части реактивной электроэнергии), вторичные измерительные цепи.
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД RTU-325Т, Госреестр № 44626-10, зав. № 007544), устройство синхронизации времени и коммутационное оборудование.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее БД), обеспечивающий функции сбора и хранения результатов измерений; технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации; технические средства приема-передачи данных.
Измерительный канал (далее - ИК) состоит из трех уровней АИИС КУЭ.
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.
Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Каждые 30 минут УСПД уровня ИВКЭ производит опрос цифровых счетчиков. Полученная информация записывается в энергонезависимую память УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных. Данные из УСПД RTU-325Т поступают на уровень ИВК АИИС КУЭ по оптоволоконному каналу в ЦСОД исполнительного аппарата (ИА) ОАО «ФСК ЕЭС», г. Москва и ИВК Филиала ОАО «ФСК ЕЭС»
Лист № 2 Всего листов 20 МЭС Востока для последующего хранения и передачи.
Далее, данные с уровня АИИС КУЭ в ЦСОД ИА ОАО «ФСК ЕЭС» по цифровым каналам связи (на участке «подстанция - ИА ОАО «ФСК ЕЭС» и на участке «ИА ОАО «ФСК ЕЭС» - ИВК МЭС Востока» - с использованием единой цифровой сети связи электроэнергетики (ЕЦССЭ) поступают в базу данных сервера уровня ИВК МЭС Востока, где происходит хранение поступающей информации, оформление справочных и отчетных документов, передача информации смежным субъектам и иным заинтересованным организациям путем формирования файлов формата XML80020.
АИИС КУЭ оснащена системой обеспечения единого времени (далее - СОЕВ), которая выполняет законченную функцию измерений времени и обеспечивает синхронизацию часов компонентов АИИС КУЭ. СОЕВ создана на основе устройства синхронизации системного времени (далее - УССВ), в состав которого входит приемник сигналов точного времени от спутниковой глобальной системы позиционирования (GPS). Сличение времени часов УСПД происходит при каждом сеансе связи с УССВ. Часы счетчика синхронизируются от часов УСПД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ± 2 с (программируемый параметр).
СОЕВ обеспечивает корректировку времени ИК АИИС КУЭ с точностью не хуже ± 5,0 с.
Журналы событий счетчика электроэнергии отражают время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах, корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.
В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 3.
Таблица 3 - Комплектность АИИС КУЭ
|
Наименование (обозначение) изделия |
Кол. (шт) |
|
1 |
2 |
|
Трансформаторы тока AGU-245 |
3 |
|
Трансформаторы тока SB 0,8 |
18 |
Продолжение таблицы 3
|
1 |
2 |
|
Трансформаторы тока ТЛП-10-1 |
6 |
|
Трансформаторы тока ТОЛ-10-1 |
48 |
|
Трансформаторы тока ТЛО-10 |
6 |
|
Трансформаторы напряжения ЗНОЛП.4-10 |
12 |
|
Трансформаторы напряжения VCU-123 |
6 |
|
Трансформаторы напряжения VCU-245 |
6 |
|
Счетчик электрической энергии трехфазный многофункциональный Альфа А1800 |
27 |
|
Устройство сбора и передачи данных RTU-325Т |
1 |
|
Методика поверки |
1 |
|
Паспорт - Формуляр ТДВ.411711.037.ФО |
1 |
|
Исполнительная документация 08//ПР/13-4-АИИСКУЭ |
1 |
Состав 1-го уровня АИИС КУЭ и метрологические характеристики ИК АИИС КУЭ приведены в таблице 2.

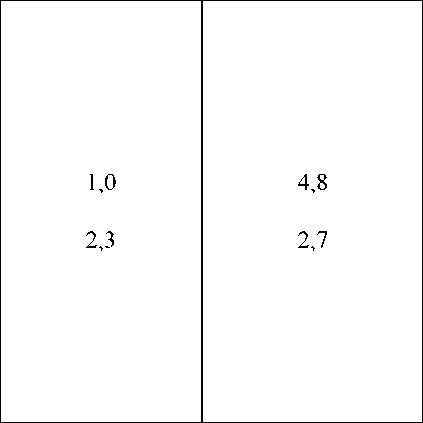

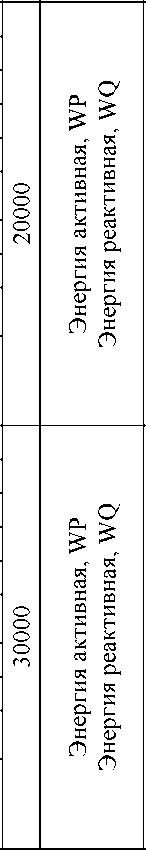

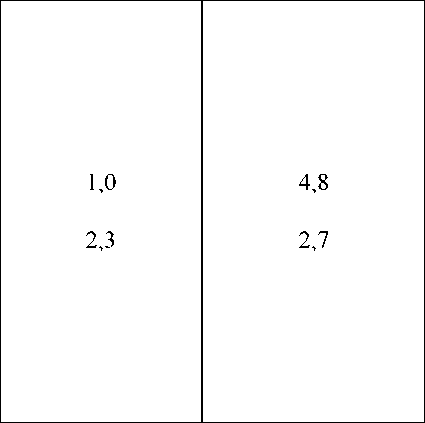

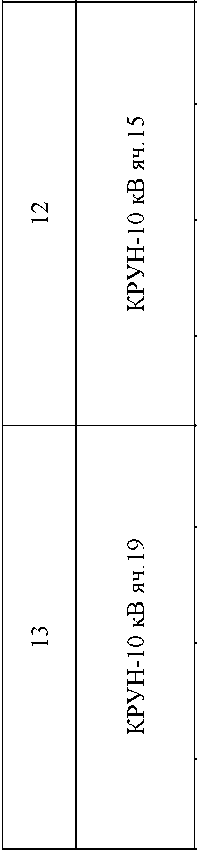

Таблица 2 - Состав 1-го уровня и метрологические характеристики ИК
|
Номер ИК |
Наименование объекта учета |
Состав 1-го уровня |
Ктт •Ктн •Ксч |
Наименование ТЮИ ГТ <24 Л J/4TI |
2 га 5 J к в 5 о га |
Вид энергии |
Метрологические характеристики | |||||
|
Вид СИ, класс точности, коэффициент трансформации, № Г осреестра СИ |
Обозначение, тип |
Заводской номер |
Основная относительная погрешность ИК, (±6) % |
Относительная погрешность ИК в рабочих условиях эксплуатации, (±6) % | ||||||||
|
eos ф = 0,87 sin ф = 0,5 |
ais ф = 0,5 sin ф = 0,87 | |||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | |||
|
Kr=0,2S |
А |
AGU-245 |
11700031 | |||||||||
|
220 кВ Хабаровская ТЭЦ-3 -Амур (Л-222) |
н н |
Ктт=500/1 |
B |
AGU-245 |
11700032 | |||||||
|
№ 37848-08 |
C |
AGU-245 |
11700030 |
Энергия активная, WP |
Энергия реактивная, WQ | |||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=220000^3/ 100^3 № 37847-08 |
А |
VCU-245 |
24500009 | ||||||||
|
B |
VCU-245 |
24500008 |
2200000 | |||||||||
|
C |
VCU-245 |
24500012 |
активная |
0,5 |
1,9 | |||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=220000^3/ 100^3 № 37847-08 |
А |
VCU-245 |
24500011 |
реактивная |
1,1 |
1,9 | |||||
|
B |
VCU-245 |
24500013 | ||||||||||
|
C |
VCU-245 |
24500010 | ||||||||||
|
КВЛ |
Счетч ик |
Kr=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261373 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
<м |
ВЛ 110 кВ Амур - СМР №1 (С-63) |
н н |
Kt=0,2S Ктт=500/1 № 20951-08 |
А |
SB 0,8 |
12006325 |
о о о о МП МП |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 |
|
B |
SB 0,8 |
12006322 | |||||||||
|
C |
SB 0,8 |
12006327 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261371 | ||||||||
|
СП |
ВЛ 110 кВ Амур - СМР №2 (С-64) |
н н |
Kt=0,2S Ктт=500/1 № 20951-08 |
А |
SB 0,8 |
12006318 |
о о о о МП МП |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 |
|
B |
SB 0,8 |
12006326 | |||||||||
|
C |
SB 0,8 |
12006323 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261396 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
ВЛ 110 кВ Амур - КПУ №1 (С-39) |
н н |
Kt=0,2S Ктт=200/1 № 20951-08 |
А |
SB 0,8 |
12007073 |
220000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 | |
|
B |
SB 0,8 |
12007076 | |||||||||
|
C |
SB 0,8 |
12007078 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261390 | ||||||||
|
ВЛ 110 кВ Амур - КПУ №2 (С-34) |
н н |
Kt=0,2S Ктт=200/1 № 20951-08 |
А |
SB 0,8 |
12007075 |
220000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 | |
|
B |
SB 0,8 |
12007074 | |||||||||
|
C |
SB 0,8 |
12007077 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261377 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
Ввод 1AT 110 кВ |
н н |
Kt=0,2S Ктт=1000/1 № 20951-08 |
А |
SB 0,8 |
12006319 |
о о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 | |
|
B |
SB 0,8 |
12006316 | |||||||||
|
C |
SB 0,8 |
12006320 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261368 | ||||||||
|
Ввод 2AT 110 кВ |
н н |
Kt=0,2S Ктт=1000/1 № 20951-08 |
А |
SB 0,8 |
12006317 |
о о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
0,5 1,1 |
1,9 1,9 | |
|
B |
SB 0,8 |
12006324 | |||||||||
|
C |
SB 0,8 |
12006321 | |||||||||
|
ТН 1 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200016 | |||||||
|
B |
VCU-123 |
24200017 | |||||||||
|
C |
VCU-123 |
24200018 | |||||||||
|
ТН 2 СШ |
Кт=0,2 Ктн=110000^3/ 100^3 № 37847-08 |
А |
VCU-123 |
24200019 | |||||||
|
B |
VCU-123 |
24200021 | |||||||||
|
C |
VCU-123 |
24200020 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261389 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
00 |
Ввод 10 кВ 1 АТ |
н н |
Kt=0,5S Ктт=4000/1 № 30709-08 |
А |
ТЛП-10-1 |
42063 |
о о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТЛП-10-1 |
42064 | |||||||||
|
C |
ТЛП-10-1 |
42067 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261383 | ||||||||
|
О' |
КРУН-10 кВ яч.9 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27843 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27845 | |||||||||
|
C |
ТОЛ-10-1-7 |
27697 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261386 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
о |
КРУН-10 кВ яч.11 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27849 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27837 | |||||||||
|
C |
ТОЛ-10-1-7 |
28361 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261370 | ||||||||
|
- |
КРУН-10 кВ яч.13 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27846 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27563 | |||||||||
|
C |
ТОЛ-10-1-7 |
27572 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261403 | ||||||||
1
|
3 |
4 |
5 | ||
|
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27566 |
|
B |
ТОЛ-10-1-7 |
27447 | ||
|
C |
ТОЛ-10-1-7 |
27444 | ||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 |
|
B |
ЗНОЛП.4-10 |
2010634 | ||
|
C |
ЗНОЛП.4-10 |
2010633 | ||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 |
|
B |
ЗНОЛП.4-10 |
2010632 | ||
|
C |
ЗНОЛП.4-10 |
2010656 | ||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261400 | |
|
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27573 |
|
B |
ТОЛ-10-1-7 |
27574 | ||
|
C |
ТОЛ-10-1-7 |
27432 | ||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 |
|
B |
ЗНОЛП.4-10 |
2010634 | ||
|
C |
ЗНОЛП.4-10 |
2010633 | ||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 |
|
B |
ЗНОЛП.4-10 |
2010632 | ||
|
C |
ЗНОЛП.4-10 |
2010656 | ||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261392 | |
6
активная
реактивная
активная
реактивная
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
КРУН-10 кВ яч.23 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27441 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 | |
|
B |
ТОЛ-10-1-7 |
27838 | |||||||||
|
C |
ТОЛ-10-1-7 |
27847 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261378 | ||||||||
|
КРУН-10 кВ яч.25 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27434 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 | |
|
B |
ТОЛ-10-1-7 |
27433 | |||||||||
|
C |
ТОЛ-10-1-7 |
27841 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261401 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
КРУН-10 кВ яч.27 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27839 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 | |
|
B |
ТОЛ-10-1-7 |
27840 | |||||||||
|
C |
ТОЛ-10-1-7 |
27848 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261374 | ||||||||
|
Ввод 10 кВ ТСН-1 |
н н |
Kt=0,5S Ктт=75/1 № 25433-08 |
А |
ТЛО-10 |
42057 |
7500 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 | |
|
B |
ТЛО-10 |
42056 | |||||||||
|
C |
ТЛО-10 |
42053 | |||||||||
|
ТН-1 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010962 | |||||||
|
B |
ЗНОЛП.4-10 |
2010634 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010633 | |||||||||
|
ТН-3 1 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010638 | |||||||
|
B |
ЗНОЛП.4-10 |
2010632 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010656 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261385 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
00 |
КРУН-10 кВ яч.6 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27564 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27569 | |||||||||
|
C |
ТОЛ-10-1-7 |
28360 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261395 | ||||||||
|
О' |
КРУН-10 кВ яч.8 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
28264 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27835 | |||||||||
|
C |
ТОЛ-10-1-7 |
27836 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261397 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
о <м |
КРУН-10 кВ яч.10 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27696 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27842 | |||||||||
|
C |
ТОЛ-10-1-7 |
27844 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261391 | ||||||||
|
<м |
КРУН-10 кВ яч.12 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27970 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27443 | |||||||||
|
C |
ТОЛ-10-1-7 |
27445 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261394 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
<м <м |
КРУН-10 кВ яч.14 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27565 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27437 | |||||||||
|
C |
ТОЛ-10-1-7 |
27439 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261387 | ||||||||
|
(N |
КРУН-10 кВ яч.18 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27446 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27567 | |||||||||
|
C |
ТОЛ-10-1-7 |
27570 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261379 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
^|-(N |
КРУН-10 кВ яч.22 |
н н |
Kt=0,5S Ктт=300/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27438 |
30000 |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27971 | |||||||||
|
C |
ТОЛ-10-1-7 |
27698 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261369 | ||||||||
|
1Г) (N |
КРУН-10 кВ яч.26 |
н н |
Kt=0,5S Ктт=200/1 № 47959-11 |
А |
ТОЛ-10-1-7 |
27571 |
о о о о |
Энергия активная, WP Энергия реактивная, WQ |
активная реактивная |
1,0 2,3 |
4,8 2,7 |
|
B |
ТОЛ-10-1-7 |
27442 | |||||||||
|
C |
ТОЛ-10-1-7 |
27568 | |||||||||
|
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | |||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010631 | |||||||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 | |||||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261398 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 | ||
|
Kt=0,5S |
А |
ТЛП-10-1 |
42062 | ||||||||
|
н н |
Ктт=4000/1 |
B |
ТЛП-10-1 |
42065 | |||||||
|
№ 30709-08 |
C |
ТЛП-10-1 |
42066 |
Энергия активная, WP Энергия реактивная, WQ | |||||||
|
Ввод 10 кВ 2АТ |
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | ||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
<м |
C |
ЗНОЛП.4-10 |
2010631 |
о о о о о |
активная |
1,0 |
4,8 | ||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 |
реактивная |
2,3 |
2,7 | ||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
A1802RALXQ- P4GB-DW-4 |
01261382 | ||||||||
|
Kt=0,5S |
А |
ТЛО-10 |
42058 | ||||||||
|
н н |
Ктт=75/1 |
B |
ТЛО-10 |
42054 | |||||||
|
№ 25433-08 |
C |
ТЛО-10 |
42055 |
Энергия активная, WP Энергия реактивная, WQ | |||||||
|
Ввод 10 кВ ТСН-2 |
ТН-2 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010630 | ||||||
|
B |
ЗНОЛП.4-10 |
2010637 | |||||||||
|
<м |
C |
ЗНОЛП.4-10 |
2010631 |
7500 |
активная |
1,0 |
4,8 | ||||
|
ТН-4 2 СШ |
Кт=0,5 Ктн=10000^3/ 100^3 № 46738-11 |
А |
ЗНОЛП.4-10 |
2010635 |
реактивная |
2,3 |
2,7 | ||||
|
B |
ЗНОЛП.4-10 |
2010629 | |||||||||
|
C |
ЗНОЛП.4-10 |
2010639 | |||||||||
|
Счетч ик |
Kt=0,2S/0,5 Ксч=1 № 31857-11 |
А1802RALXQ- P4GB-DW-4 |
01261384 | ||||||||
Лист № 17 Всего листов 20 Примечания:
-
1. В Таблице 2 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± 6 %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности Р=0,95, cosф=0,5 (япф=0,87), токе ТТ, равном 2 (5) % от 1ном и температуре окружающего воздуха в месте расположения счетчиков электроэнергии от 10°С до 30°С.
-
2. Нормальные условия:
-
- параметры питающей сети: напряжение (220±4,4) В; частота (50 ± 0,5) Гц;
-
- параметры сети: диапазон напряжения (от 0,98 до 1,02)ин; диапазон силы тока (от 1,0 до 1,2)1н; диапазон коэффициента мощности cosф фпф) - 0,87(0,5); частота (50 ± 0,5) Гц;
-
- температура окружающего воздуха: ТТ и ТН - от минус 60°С до 60°С; счетчиков: в части активной и реактивной энергии (23±2) °С, УСПД - от 15 °С до 25 °С;
-
- относительная влажность воздуха (70±5) %;
-
- атмосферное давление (100±4) кПа.
-
3. Рабочие условия эксплуатации:
для ТТ и ТН:
-
- параметры сети: диапазон первичного напряжения (0,9 - 1,1)ин1; диапазон силы первичного тока (от 0,01 (0,02) до 1,2)1н1; коэффициент мощности cosф фпф) от 0,5 до 1,0 (от 0,6 до 0,87); частота (50 ± 0,5) Гц;
-
- температура окружающего воздуха от минус 60°С до 60°С;
-
- относительная влажность воздуха (70±5) %;
-
- атмосферное давление (100±4) кПа.3
Для электросчетчиков:
-
- параметры сети: диапазон вторичного напряжения (от 0,9 до 1,1)ин2; диапазон силы вторичного тока (0,01 - 1,2)1н2; диапазон коэффициента мощности cosф фпф) от 0,5 до 1,0 (от 0,6 до 0,87); частота (50 ± 0,5) Гц;
-
- магнитная индукция внешнего происхождения 0,5 мТл;
-
- температура окружающего воздуха от минус 40°С до 65°С;
-
- относительная влажность воздуха (40-60) %;
-
- атмосферное давление (100±4) кПа.
Для аппаратуры передачи и обработки данных:
-
- параметры питающей сети: напряжение (220±10) В; частота (50 ± 1) Гц;
-
- температура окружающего воздуха от 15°С до 30°С;
-
- относительная влажность воздуха (70±5) %;
-
- атмосферное давление (100±4) кПа
-
4. Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2, Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Параметры надежности применяемых в АИИС КУЭ измерительных компонентов:
-
- в качестве показателей надежности измерительных трансформаторов тока и напряжения, в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, определены средний срок службы и средняя наработка на отказ;
-
- счетчик - среднее время наработки на отказ для счетчиков типа Альфа А1800 - не менее 120000 часов; среднее время восстановления работоспособности 168 часов;
-
- УСПД - среднее время наработки на отказ не менее 55 000 часов, среднее время восстановления работоспособности 1 час.
-
- сервер - среднее время наработки на отказ не менее Т = 45000 ч, среднее время восстановления работоспособности tв = 1 ч.
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчика и УСПД фиксируются факты:
- попытка несанкционированного доступа;
- факты связи со счетчиком, приведших к изменениям данных;
- изменение текущего значения времени и даты при синхронизации времени;
- отсутствие напряжения при наличии тока в измерительных цепях;
- перерывы питания
Защищенность применяемых компонентов:
- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- ИВК.
- наличие защиты на программном уровне:
- пароль на счетчике;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей;
- ИВК.
Возможность коррекции времени в:
- счетчиках (функция автоматизирована);
- УСПД ( функция автоматизирована);
- ИВК (функция автоматизирована);
Глубина хранения информации:
- электросчетчик - глубина хранения профиля нагрузки получасовых интервалов не менее 35 суток;
- ИВКЭ - суточных данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу не менее 35 суток;
- ИВК - хранение результатов измерений не менее 3,5 лет.
