Номер по Госреестру СИ: 60992-15
60992-15 Термопреобразователи с унифицированным выходным сигналом
(4RX3-4333-1-0°C-100°C-14-R-3SS-2-3-LT-350,5mm-04)
Назначение средства измерений:
Термопреобразователи с унифицированным выходным сигналом модели 4RX3-4333-1-0°C-100°C-14-R-3SS-2-3-LT-350,5mm-04 (далее по тексту - термопреобразователи)
предназначены для измерений температуры жидкости в трубопроводе пускового насоса котла с последующим преобразованием в аналоговый выходной сигнал постоянного тока.

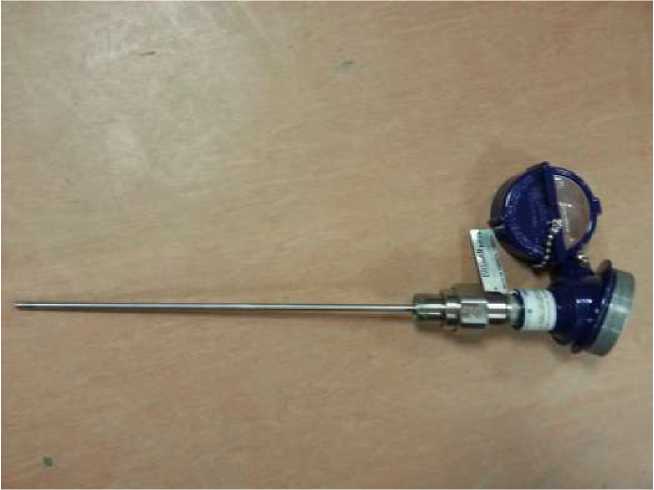

Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 1
Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
приведены в соответствующем разделе паспорта на термопреобразователь с унифицированным выходным сигналом модели 4RX3-4333-1-0°C-100°C-14-R-3SS-2-3-LT-350,5mm-04.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия. ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования. Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. МИ 2672-2005 ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания.
Основные средства поверки: - калибратор температуры модели АТС -157B (со сменными металлическими блоками сравнения 150x020): диапазон (-48...+155) °С; погрешность установления заданной температуры по внутреннему термометру: ± 0,19 °С; погрешность канала измерений температуры со штатным ТС: ± 0,04 °С; нестабильность поддержания температуры ± 0,02 °С; нестабильность поддержания температуры ± 0,02 °С; диапазон измерений напряжения (0.12) В, погрешность канала измерений напряжения: ± (0,005 % от показания + 0,015 % от верхнего предела диапазона) В; выходное напряжение (24 ± 10 %) В; - мегомметр Ф4101 с диапазоном измерений 0,005 - 500 МОм, напряжение 100 В. Принцип действия термопреобразователя основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА. Термопреобразователь имеет разборную конструкцию и состоит из первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (ИП) серии Т модификации T.24.10.2P2-ZF. Первичный преобразователь температуры представляет собой измерительную вставку с одним платиновым чувствительным элементом сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009), помещенную в защитный чехол из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь. Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная. Термопреобразователи используются в комплекте с дополнительными защитными гильзами. Чертеж и фотография общего вида термопреобразователя представлены на рисунках 1 и 2 соответственно. Рис. 1. Чертеж термопреобразователя. Рис.2. Фотография общего вида термопреобразователя. Термопреобразователь с унифицированным выходным сигналом модели 4RX3-4333-1-0°C-100°C-14-R-3SS-2-3-LT-350,5mm-04 |
2 шт. |
Паспорт Защитная гильза |
2 экз. 2 шт. |
Лист № 3 Всего листов 4
Диапазон измеряемых температур, °С.....................................................от 0 до плюс 100
Температурный коэффициент ЧЭ ТС а, °С-1.........................................................0,00385
Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ ТС по МЭК 60751/ГОСТ 6651-2009 ........................................................Pt100
Номинальное значение сопротивления ЧЭ ТС при 0 °С (Ro), Ом......................................100
Класс допуска ЧЭ ТС по МЭК60751/ГОСТ 6651-2009.....................................................А
Пределы допускаемого отклонения сопротивления ЧЭ ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C........................................................±(0,15+0,002|ф
Пределы допускаемой основной абсолютной погрешности ТС
в диапазоне (23±5 °С), °C.......................................................................±(0,45+0,002|ф
Пределы допускаемой дополнительной приведенной погрешности ТС от влияния температуры окружающей среды в диапазоне от минус 40 до плюс 85 °С, %/10 °С............................± 0,15
Напряжение питания постоянного тока ТС, В...................................................от 10 до 30
Диаметр монтажной части измерительной вставки ТС, мм
Длина монтажной части измерительной вставки ТС, мм
Рабочие условия эксплуатации: Температура окружающей среды, °С..............
от минус 40 до плюс 85
............................95.
Относительная влажность воздуха, %, не более
