Номер по Госреестру СИ: 60757-15
60757-15 Системы газоаналитические
(GasGard XL)
Назначение средства измерений:
Системы газоаналитические GasGard XL предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Внешний вид.
Системы газоаналитические
Рисунок № 1
Внешний вид.
Системы газоаналитические
Рисунок № 2
Внешний вид.
Системы газоаналитические
Рисунок № 3
Внешний вид.
Системы газоаналитические
Рисунок № 4
Внешний вид.
Системы газоаналитические
Рисунок № 5
Внешний вид.
Системы газоаналитические
Рисунок № 6
Внешний вид.
Системы газоаналитические
Рисунок № 7
Внешний вид.
Системы газоаналитические
Рисунок № 8
Внешний вид.
Системы газоаналитические
Рисунок № 9
Внешний вид.
Системы газоаналитические
Рисунок № 10
Программное обеспечение
Система имеет следующие виды программного обеспечения:
-
- встроенное ПО ЦБУ;
-
- встроенное ПО ПИП (за исключением термокаталитических датчиков серии 47K и D7010).
Термокаталитические датчики серии 47K и D-7010 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением
Встроенное ПО ПИП, разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, обеспечивает:
-
- прием и обработку измерительной информации;
-
- формирование выходного аналогового и цифрового сигналов;
-
- управление работой реле «Тревога» и «Неисправность» (при наличии);
-
- проведение градуировки;
-
- диагностику аппаратной и программной частей.
Встроенное ПО ЦБУ обеспечивает:
-
- прием и обработку измерительной информации от ПИП;
Лист № 5 Всего листов 21 - преобразование измеренных аналоговых сигналов в цифровую форму;
- ведение журнала событий;
- управление работой реле «Тревога» и «Неисправность»;
- диагностику всех входящих в систему компонентов.
Программное обеспечение ПИП идентифицируется отображением номера версии на дисплее ПИП при включении питания (при наличии дисплея), через меню ПИП (PrimaX P, PrimaX I), а также по запросу через интерфейс HART, RS-485 (при наличии).
Программное обеспечение ЦБУ идентифицируется путем вывода на экран номера версии при выборе соответствующего пункта меню контроллера.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО ПИП
Идентификационные данные (признаки) |
Значение | ||||||
PrimaX P / PrimaX I |
PrimaX IR |
ULTIMA OPIR-5 |
ULTIMA MOS-5 |
ULTIMA MOS-5E |
ULTIMA XE, ULTIMA XIR |
ULTIMA XL | |
Идентификационное наименование ПО |
Pri- maX_Bootl oader_V1.1 2.0001.a43 PrimaX_1.0 7.0321.prx |
Pri-maX_IR_v 3_APP.dat PrimaX_IR _v3_full.fin |
329037.out |
32418.hex |
MOS-5E (S4100T) |
SK1000001 4157 |
SK3068- 1034 |
Номер версии (иденти-фикацион-ный номер) ПО |
1.12 |
3.4 |
B |
D |
3 |
3.5E |
1.2 |
Цифровой идентификатор ПО |
0x2242D2 B2, алгоритм CRC32 |
0xE316, алгоритм CRC16 |
0x49AC, суммирова ние по всем адресам флэш-памяти |
0x6B20, Exclusive OR |
0x02, алгоритм CRC8 |
0xED6A, алгоритм Pure additive 16bit |
0x074A, алгоритм Pure additive 16bit |
Другие идентификационные данные (если имеются) |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий.
Таблица 2 - Идентификационные данные встроенного ПО ЦБУ GasGard XL
Идентиф икационные данные (признаки) |
Значение | ||||
Блок MBO |
Блок DBO |
Блок CRB |
Блок CBV |
Блок CBA | |
Идентификационное наименование ПО |
MBO image 2.0.9 (IntPwr).SAP |
DBO image 1 4-5 (IntPwr).SAP |
CRB image 1.3.1 (IntPwr).SAP |
CBV image 1 4-1 GT16A (secure).SAP |
CBA image 1 5-4 (IntPwr).SAP |
Номер версии (идентификационный номер) ПО |
2.0.9 |
1.4.5 |
1.3.1 |
1.4.1 |
1.5.4 |
Цифровой иденти фикатор ПО |
0x63, Алгоритм CRC8 |
0x8с, Алгоритм CRC8 |
0xD3, Алгоритм CRC8 |
0x7F, Алгоритм CRC8 |
0x9D, Алгоритм CRC8 |
Другие идентификационные данные (если имеются) |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик системы.
Система имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на корпусе ЦБУ системы, ПИП и на титульный лист руководства по эксплуатации системы типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
-
- «Система газоаналитическая GasGard XL. Руководство по эксплуатации»
-
- «PrimaX. Газоанализатор. Руководство по эксплуатации»
-
- «PrimaX IR. Инфракрасный газоанализатор. Руководство по эксплуатации»
-
- «Серия ULTIMA X. Газоанализаторы. Руководство по эксплуатации»
-
- «Серия ULTIMA XL. Серия ULTIMA XT. Газоанализаторы Руководство по эксплуатации»
-
- «ULTIMA MOS-5. Газоанализатор для обнаружения сероводорода. Руководство по экс
плуатации»
Лист № 21
Всего листов 21 - «ULTIMA MOS-5E. Газоанализатор для обнаружения сероводорода. Руководство по эксплуатации»
- «ULTIMA OPIR-5. Газоанализатор трассовый инфракрасный для газообразных углеводоро -дов. Руководство по эксплуатации»
- «Газоанализатор серии 47К. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе газоаналитической GasGard XL
-
1 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержа
ния компонентов в газовых средах.
-
2 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие техни
ческие требования и методы испытаний газоанализаторов горючих газов.
-
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические усло -
вия.
-
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда . Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
-
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие
технические условия.
-
6 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические.
Общие требования безопасности.
-
7 Техническая документация изготовителя «MSA Europe GmbH», Швейцария.
Поверка
Поверкаосуществляется по документу МП-242-1815-2014 "Система газоаналитическая GasGard XL. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» "17 октября 2014 г.
Основные средства поверки:
-
- азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под давлением;
-
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
-
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
-
- рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045;
-
- рабочий эталон 1-го разряда - комплекс ГГП-1;
-
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В;
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-162956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
Изготовитель
Фирма «MSA Europe GmbH», Швейцария
Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland
Заявитель
Фирма «MSA Technologies & Enterprise Services GmbH», Германия
Адрес: ThiemannstraBe, 1, D-12059 Berlin, Deutschland.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru, http://www.vniim.ru,
Система газоаналитическая GasGard XL (далее - система) является стационарным прибором непрерывного действия.
В состав системы входит центральный блок управления, питания и сигнализации (далее -ЦБУ), первичные измерительные преобразователи (ПИП) и линии связи ЦБУ с ПИП (включая барьеры искробезопасности и соединительные коробки).
В качестве ЦБУ используется контроллер GasGard XL.
В качестве первичных измерительных преобразователей используются:
-
- газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR, ULTIMA XL (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55817-13);
-
- газоанализаторы трассовые ULTIMA OPIR-5 (регистрационный номер 51500-12);
-
- газоанализаторы сероводорода ULTIMA MOS-5/MOS-5E (регистрационный номер 51029-12);
-
- газоанализаторы PrimaX I, PrimaX P, PrimaX IR (регистрационный номер 50721-12);
-
- датчики серии 47K модификаций 47K-ST, 47K-PRP, 47K-HT;
-
- датчики D-7010.
Датчики серии 47K и D-7010 не имеют устройств отображения информации, органов настройки и унифицированных выходных сигналов, используются только в комплекте с ЦБУ.
Принцип действия ПИП:
-
- PrimaX I - электрохимический;
-
- PrimaX P, ULTIMA XE - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов и паров горючих жидкостей;
-
- PrimaX IR, ULTIMA XIR - оптический инфракрасный абсорбционный для определения горючих газов и паров горючих жидкостей и диоксида углерода;
-
- ULTIMA XL - электрохимический для определения вредных газов и кислорода, термокаталитический или оптический для определения горючих газов и паров горючих жидкостей;
-
- ULTIMA MOS-5, MOS-5E - полупроводниковый;
-
- ULTIMA OPIR-5 - недисперсионный инфракрасный (NDIR);
-
- 47K, D-7010 - термокаталитический.
Способ отбора пробы - диффузионный.
ЦБУ выполнен в исполнении для настенного монтажа и поддерживает подключение от одного до восьми ПИП (в зависимости от количества установленных независимых измерительных плат). Корпус ЦБУ выполнен из огнестойкого пластика ABS.
ЦБУ обеспечивает:
-
- отображение измерительной и служебной информации на жидкокристаллическом дисплее;
-
- срабатывание реле "Тревога" (по двум настраиваемым уровням) и "Неисправность";
-
- световую и звуковую сигнализацию при срабатывании порогов;
-
- связь с ПК через интерфейсы USB или RS485 (протокол ModBUS).
Лист № 2 Всего листов 21 ЦБУ имеет общепромышленное исполнение и должен устанавливаться во взрывобезопасных зонах помещений и наружных установок.
ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены:
-
- ПИП с аналоговым выходом (0_3,5 мА - сигналы статуса и 4 20 (22) мА - выходной сиг
нал), чувствительный элемент (сенсор) и преобразующая электронная схема;
-
- для термокаталитических пассивных ПИП - чувствительный элемент и клеммная колодка.
Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов серии ULTIMA X клеммной коробкой с поддержкой HART.
ПИП обеспечивают:
-
- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
-
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
-
- выдачу цифрового сигнала по протоколу HART (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5) - по заказу;
-
- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E)
-
- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E).
Маркировки взрывозащиты:
- PrimaX I |
0 Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db |
- PrimaX P - PrimaX IR
|
1 Ex d ia [ia] IIC T4 Gb, Ex tb ia [ia] IIIC T130°C Db 1 Ex d IIC T4 Gb, Ex tb IIIC T130°C Db 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X 1 Ex d IIC T3 Gb X, Ex tb IIIC Db T200°C X |
- Ultima XE 1 Ex d IIC T5 Gb, 1 Ex d [ib] IIC T5 Gb, 1 Ex d IIC T4 Gb, 1 Ex d ia IIC T4 Gb
- Ultima XIR |
1 Ex d IIC T5 Gb |
|
1 Ex d IICT6 Gb, 1 Ex d [ib] IIC T°6 Gb 1 Ex d IIB+H2 T4 Gb, Ex tb IIIC T135°C Db 1 Ex d IIB+H2 T5 Gb |
-
- ULTIMA MOS-5E
-
- D-7010
1 Ex de mb IIC T5,T4 Gb
1 Ex de IIC T5/T6 Gb
Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП - на рисунке 2.
Лист № 3
Всего листов 21
Рисунок 1 - Внешний вид ЦБУ

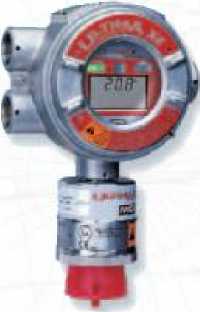

б) Ultima XE
а) Ultima XIR

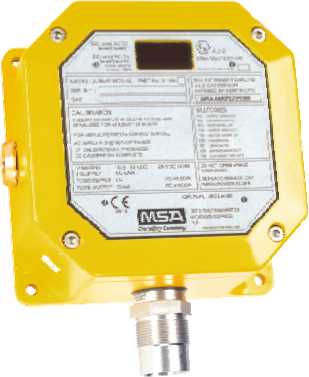

в) ULTIMA MOS-5E

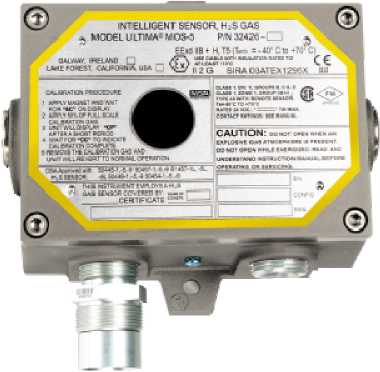

г) ULTIMA MOS-5

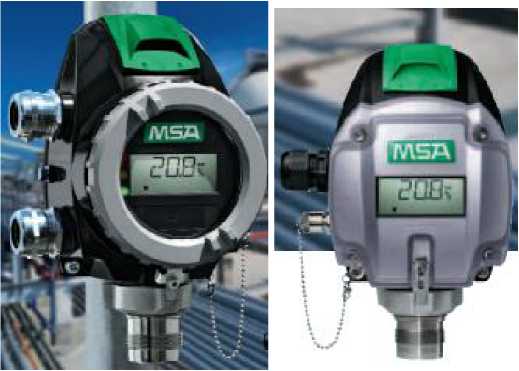

д) PrimaX P, PrimaX I
U i i гг.иА 4'™

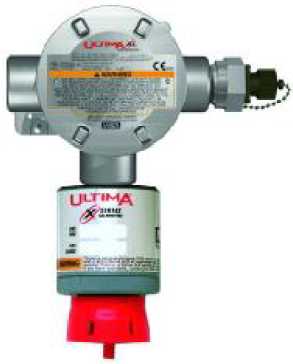

е) ULTIMA XL

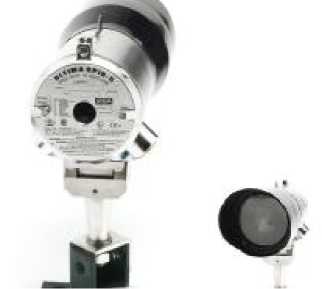

ж) ULTIMA OPIR-5

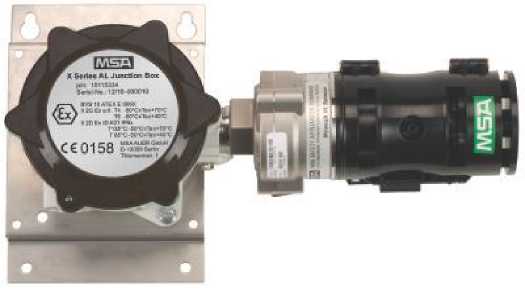

з) PrimaX IR
и) D-7010

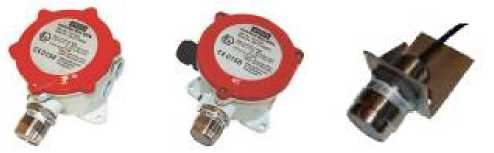

к) 47K
Рисунок 2 - Внешний вид ПИП, входящих в состав системы
Комплектность поставки системы приведена в таблице 17.
Таблица 17
Наименование |
Кол-во |
Центральный блок управления |
Количество измерительных каналов определяется при заказе |
Г азоанализатор серии ULTIMA X |
Наличие определяется при заказе |
Газоанализатор ULTIMA OPIR-5 |
-//- |
Газоанализатор сероводорода ULTIMA MOS-5, MOS-5E |
-//- |
Г азоанализатор PrimaX I, PrimaX P, PrimaX IR |
-//- |
Датчики серии 47K |
-//- |
Датчики серии D-7010 |
-//- |
Линии связи ЦБУ с первичными измерительными преобразователями |
-//- |
Адаптер для подачи газовых смесей |
-//- |
Руководство по эксплуатации на систему |
1 экз. |
Руководство по эксплуатации на ПИП |
количество определяется конфигурацией системы |
Методика поверки МП-242-1815-2014 |
1 экз. |
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности измерительных каналов систем приведены в таблицах 3 - 14.
Таблица 3 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления показаний To,^, с | |
% НКПР |
объемной доли, % | |||
метан (СН4) |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
35 |
этан (C2H5) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
пропан (С3Н8) |
От 0 до 50 |
От 0 до 0,85 |
± 5 |
55 |
н-бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
38 |
изобутан (i-C4H10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
36 |
н-пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
65 |
гексан (С6Н14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
28 |
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
27 |
ацетилен (C2H2) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
25 |
водород (Н2) |
От 0 до 50 |
От 0 до 2,0 |
± 5 |
15 |
аммиак (NH3) |
От 0 до 33 |
От 0 до 5 |
± 5 |
60 |
пропилен (C3H6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 |
30 |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления показаний Т0,9д, с | |
% НКПР |
объемной доли, % | |||
циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
47 |
Примечания:
|
Таблица 4 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
Определяемый компонент |
Диапазон показаний объемной до ли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | |
абсолютной |
относительной | ||||
Кислород (O2) |
От 0 до 10,0 % |
От 0 до 10,0 % |
± 0,5 % (об.д.) |
- |
50 |
От 0 до 25,0 % |
От 0 до 25,0 % |
± 0,5 % (об.д.) |
- | ||
Оксид углерода (CO) |
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 100 млн-1 |
- |
± 10 % | |||
От 0 до 500 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 | |
Св. 20 до 500 млн-1 |
- |
± 10 % | |||
Оксид углерода (CO) |
От 0 до 1000 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 1000 -1 млн |
- |
± 10 % |
30 | ||
Арсин (ASH3) |
От 0 до 2,0 млн-1 * |
От 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
75 |
Цианистый водород (HCN) |
От 0 до 50 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- |
75 |
Водород (Н2) |
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 100 млн-1 |
- |
120 |
Сероводород (H2S) |
От 0 до 10 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- |
30 |
От 0 до 50 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
От 10 до 50 млн-1 |
- |
± 15 % | |||
От 0 до 100 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 100 млн-1 |
- |
± 15 % | |||
От 0 до 500 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- |
30 | |
Св. 10 до 500 млн-1 |
- |
± 15 % | |||
Оксид азота (NO) |
От 0 до 100 млн |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
30 |
Св. 4 до 100 млн-1 |
- |
± 20 % |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | |
абсолютной |
относительной | ||||
Фосфин (РНз) |
От 0 до 2,0 млн-1 * |
От 0 до 2,0 млн-1 |
± 0,3 млн-1 |
- |
75 |
Хлористый водород (HCl) |
От 0 до 50 млн-1 |
От 0 до 3 млн-1 |
± 0,6 млн-1 |
- |
70 |
Св. 3 до 50 млн-1 |
- |
± 20 % | |||
Аммиак (NH3) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- |
300 |
Св. 20 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- | ||
Св. 20 до 100 млн-1 |
- |
± 20 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 1000 -1 млн |
- |
± 20 % | |||
Хлор (Cl2) |
От 0 до 5 млн |
От 0 до 0,3 млн-1 |
± 0,06 млн-1 |
- |
90 |
Св. 0,3 до 5 млн-1 |
- |
± 20 % | |||
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 2,0 млн-1 |
- |
120 | |
От 0 до 20 млн-1 * |
От 0 до 20 млн-1 |
± 3,0 млн-1 |
- |
120 | |
Фтористый водород (HF) |
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 1 млн-1 |
- |
120 |
Диоксид азота (NO2) |
От 0 до 10 млн |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Св. 1 до 10 млн-1 |
- |
± 20 % | |||
Диоксид серы (SO2) |
От 0 до 25 млн-1 |
От 0 до 4 млн-1 |
± 0,5 млн-1 |
- |
60 |
Св. 4 до 25 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 100 млн-1 |
± 15 млн-1 |
- |
60 |
Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов
Таблица 5 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (инфракрасный сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент / кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
Метан (СН4) |
От 0 до 2,2 Св. 2,2 до 4,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
метан / 1 (метан) |
Этан (C2H6) |
От 0 до 1,25 Св. 1,25 до 2,5 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
этан / 3 (этан) |
Пропан (С3Н8) |
От 0 до 0,85 |
От 0 до 50 |
± 5 |
- |
пропан / 2 (про- |
Св. 0,85 до 1,7 |
Св. 50 до 100 |
- |
± 10 |
пан) | |
н-бутан |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
бутан / 4 (бутан) |
(С4Н10) |
Св. 0,7 до 1,4 |
Св. 50 до 100 |
- |
± 10 |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент / кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
Изобутан (i- C4H10) |
От 0 до 0,65 |
От 0 до 50 |
± 5 |
- |
изобутан / 4(бутан) |
н-пентан (С5Н12) |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
пентан / 2 (пропан) |
Г ексан (С6Н14) |
От 0 до 0,5 |
От 0 до 50 |
± 5 |
- |
гексан / 6 (гексан) |
Этилен (С2Н4) |
От 0 до 1,15 |
От 0 до 50 |
± 5 |
- |
этилен / 8 (этилен) |
2-бутанон (метил этил кетон, C4H8O) |
От 0 до 0,9 |
От 0 до 50 |
± 8 |
пропан / 2 (пропан) | |
Ацетон (СзНбО) |
От 0 до 1,25 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
1,3-бутадиен (C4H6) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
Диэтиловый эфир (C4H10O) |
От 0 до 0,85 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Этанол (этиловый спирт, C2H5OH) |
От 0 до 1,55 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
Этиленоксид (C2H4O) |
От 0 до 1,3 |
От 0 до 50 |
± 8 |
- |
пропан / 6 (гексан) |
2-пропанол (изопропиловый спирт, CH3CH(OH)C Нз) |
От 0 до 1,0 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
Пропилен оксид (СзНбО) |
От 0 до 0,95 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Толуол (С6Н5СН3) |
От 0 до 0,55 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
Циклопентан (С5Н10) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
пропан / 7 (циклопентан) |
Изобутилен (i- С4Н8) |
От 0 до 0,8 |
От 0 до 50 |
± 8 |
- |
пропан / 6 (гексан) |
Метанол (метиловый спирт, СН3ОН) |
От 0 до 2,75 |
От 0 до 50 |
± 8 |
пропан / 3 (этан) | |
Циклогексан (СбН12) |
От 0 до 0,6 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент / кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
Примечание:
|
Таблица 6 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения объемной доли диоксида углерода (инфракрасный сенсор)
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
Предел допускаемого времени установления показаний Т0,9д, с |
Диоксид углерода (СО2) |
От 0 до 2 |
± 0,1 |
45 |
От 0 до 5 |
± 0,2 |
Таблица 7 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA OPIR-5
Определяемый компонент |
Диапазон показаний интегральной дов-зрывоопасной концентрации |
Диапазон измерений интегральной довзрывоопас-ной концентрации |
Пределы допускаемой основной погрешности, % | |
приведенной |
относительной | |||
Метан (CH4) |
От 0 до 5000 млн-1^м |
От 0 до 2500 млн-1^м |
± 10 |
- |
Св. 2500 до 5000 млн-1^м |
- |
± 10 | ||
От 0 до 5 НКПР^м |
От 0 до 2,5 НКПР^м |
± 10 |
- | |
Св. 2,5 до 5 НКПР^м |
- |
± 10 | ||
Пропан (C3H8) |
От 0 до 2000 млн-1^м |
От 0 до 1000 млн-1^м |
± 10 |
- |
Св. 1000 до 2000 млн-1^м |
- |
± 10 | ||
От 0 до 1 НКПР^м |
От 0 до 0,5 НКПР^м |
± 10 |
- | |
Св. 0,5 до 1 НКПР^м |
- |
± 10 | ||
Примечания:
или пропана от 0 до 2000 млн-1^м от 5 до 30, от 20 до 100, от 80 до 150
пропана от 0 до 1 НКПР^м от 5 до 30, от 20 до 100, от 50 до 150
|
Таблица 8 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «ppm»)
Диапазоны показаний объемной доли сероводорода, млн-1 |
Диапазон измерений объемной доли сероводорода, млн-1 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной,% | ||
От 0 до 20 От 0 до 50 От 0 до 100 |
От 0 до 20 Св. 20 до 100 |
± 10 |
± 10 |
Примечания
для ULTIMA MOSUL T^ 240 с, для ULTIMA MOS-5 Т0,9д 120 с. |
Таблица 9 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «мг/м3»)
Диапазоны показаний массовой концентрации сероводорода, мг/м3 |
Диапазон измерений массовой концентрации сероводорода, мг/м3 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной, % | ||
От 0 до 30 От 0 до 75 От 0 до 150 |
От 0 до 30 Св. 30 до 150 |
± 10 |
± 10 |
Примечания
для ULTIMA MOS-5E 10,9д 240 с, для ULTIMA MOS-5 T^ 120 с. |
Таблица 10 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX P для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления показаний Т0,9д, с | |
% НКПР |
объемной доли, % | |||
Метан (СН4) |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
30 |
Этан (C2H6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
Пропан (С3Н8) |
От 0 до 50 |
От 0 до 0,85 |
± 5 |
30 |
Н-Бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Предел допускаемого времени установления показаний Т0,9д, с | |
% НКПР |
объемной доли, % | |||
Изобутан (I-C4Hi0) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
30 |
Н-Пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
Г ексан (С6Н14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
30 |
Этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
30 |
Ацетилен (C2H2) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
30 |
Пропилен (C3H6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 |
30 |
Циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
Водород (Н2) |
От 0 до 50 |
От 0 до 2,0 |
± 5 |
30 |
Толуол (C6H5-CH3) |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
60 |
Этанол (С2Н5ОН) |
От 0 до 50 |
От 0 до 1,55 |
± 5 |
30 |
Ацетон(С3Н6О) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
Метанол (СН3ОН) |
От 0 до 50 |
От 0 до 2,75 |
± 5 |
30 |
Примечания:
|
Таблица 11 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX I и PrimaX P для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | |
абсолютной, объемная доля |
относительной | ||||
Кислород (O2) |
От 0 до 10,0 % |
От 0 до 10,0 % |
± 0,5 % |
- |
30 |
От 0 до 25,0 % |
От 0 до 25,0 % |
± 0,5 % |
- | ||
Оксид углерода (CO) |
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 100 -1 млн |
- |
± 10 % | |||
От 0 до 200 млн-1 |
От 0 до 30 млн-1 |
± 3 млн-1 |
- | ||
Св. 30 до 200 -1 млн |
- |
± 10 % | |||
От 0 до 500 млн-1 * |
От 0 до 40 млн-1 |
± 4 млн-1 |
- | ||
Св. 40 до 500 -1 млн |
- |
± 10 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 5 млн-1 |
- | ||
Св. 50 до 1000 -1 млн |
- |
± 10 % |
Опреде ляемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д> с | |
абсолютной, объемная доля |
относительной | ||||
Сероводо-род(H2S) |
От 0 до 10 млн-1 |
От 0 до 3,3 млн-1 |
± 0,5 млн-1 |
- |
30 |
Св. 3,3 до 10 млн-1 |
- |
± 15 % | |||
От 0 до 20 млн-1 |
От 0 до 3,3 млн-1 |
± 0,5 млн-1 |
- | ||
От 3,3 до 20 млн-1 |
- |
± 15 % | |||
От 0 до 50 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
От 10 до 50 млн-1 |
- |
± 15 % | |||
От 0 до 100 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 100 -1 млн |
- |
± 15 % | |||
Аммиак (NH3) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- |
90 |
Св. 20 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- | ||
Св. 20 до 100 млн- 1 |
- |
± 20 % | |||
Аммиак (NH3) |
От 0 до 500 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | |
Св. 50 до 500 млн- 1 |
- |
± 20 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 1000 -1 млн |
- |
± 20 % | |||
Хлор (Cl2) |
От 0 до 5 млн-1 |
От 0 до 0,3 млн-1 |
± 0,06 млн-1 |
- |
30 |
Св. 0,3 до 5 млн-1 |
- |
± 20 % | |||
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 2,0 млн-1 |
- |
120 | |
Диоксид серы (SO2) |
От 0 до 10 млн-1 |
От 0 до 2,5 млн-1 |
± 0,5 млн-1 |
- |
70 |
Св. 2,5 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 20 млн-1 |
- |
± 20 % | |||
От 0 до 50 млн-1* |
От 0 до 10 млн-1 |
± 2 млн-1 |
- | ||
Св. 10 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 20 млн-1 |
± 4 млн-1 | |||
Св. 20 до 100 млн-1 |
- |
± 20 % | |||
Цианистый водород (HCN) |
От 0 до 10 млн-1 * От 0 до 20 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
70 | |
Хлористый водород (HCl) |
От 0 до 10 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
100 |
Св. 4 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 20 млн-1 |
- |
± 20 % | |||
От 0 до 30 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 30 млн-1 |
- |
± 20 % | |||
Водород (Н) |
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 100 млн-1 |
- |
30 |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д> с | |
абсолютной, объемная доля |
относительной | ||||
Диоксид азота (NO2) |
От 0 до 10 млн-1 |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Св. 1 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн-1 * |
От 0 до 2 млн-1 |
± 0,4 млн-1 |
- | ||
Св. 2 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 8 млн-1 |
± 4 млн-1 |
- | ||
Св. 8 до 100 млн-1 |
- |
± 20 % | |||
Оксид азота (NO) |
От 0 до 100 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 10 до 100 млн-1 |
- |
± 20 % | |||
Фосфин (РНз) |
От 0 до 1,0 млн-1 |
От 0 до 0,1 млн-1 |
± 0,02 млн-1 |
- |
30 |
Св. 0,1 до 1 млн-1 |
- |
± 20 % | |||
От 0 до 5,0 млн-1 * |
От 0 до 2,0 млн-1 |
± 0,2 млн-1 |
- | ||
Фтористый водород (HF) |
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 1 млн-1 |
120 | |
Арсин (ASH3) |
От 0 до 1,0 млн-1 * |
От 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
30 |
Примечания:
|
Таблица 12 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX IR
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | ||
объемной доли, % |
% НКПР |
абсолютной, % НКПР |
относительной, % | ||
Метан (СН4) |
От 0 до 2,2 Св. 2,2 до 4,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
Пропан (С3Н8) |
От 0 до 0,85 Св. 0,85 до 1,7 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
Н-Бутан |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
30 |
(С4Н10) |
Св. 0,7 до 1,4 |
Св. 50 до 100 |
- |
± 10 | |
Н-Пентан (С5Н12) |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
30 |
Г ексан (C6H14) |
От 0 до 0,5 Св. 0,5 до 1,0 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | ||
объемной доли, % |
% НКПР |
абсолютной, % НКПР |
относительной, % | ||
Гептан (С7Н16) |
От 0 до 0,55 |
От 0 до 50 |
± 5 |
- |
30 |
Этилен (С2Н4) |
От 0 до 1,15 Св. 1,15 до 2,3 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
Толуол (C6H5- CH3) |
От 0 до 0,55 |
От 0 до 50 |
± 5 |
- |
30 |
Примечания:
|
Таблица 13 - Характеристики измерительного канала с первичным измерительным преобразователем 47K (исполнений ST, PRP, HT)
Определяемый компонент |
Диапазон показаний % НКПР |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | |||
Метан (СН4) |
От 0 до 100 |
От 0 до 50 |
От 0 до 2,2 |
± 4 |
Пропан (С3Н8) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,85 |
± 4 |
Н-Бутан (С4Н10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
Г ексан (С6Н14) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
Водород (Н2) |
От 0 до 100 |
От 0 до 50 |
От 0 до 2,0 |
± 10 |
Этилен (С2Н4) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
Толуол (С7Н8) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
Этанол (С2Н5ОН) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,55 |
± 5 |
Ацетон (С3Н5О) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
Метанол (СН3ОН) |
От 0 до 100 |
От 0 до 10 |
От 0 до 0,55 |
± 5 |
Изобутан (И-С4Н10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
Циклопентан (C5H10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
Примечание - Предел допускаемого времени установления показаний Т0,9д, с 30 с.
Таблица 14 - Характеристики измерительного канала с первичным измерительным преобразователем D-7010
Определяемый компонент |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | ||
Метан (СН4) |
От 0 до 10 |
От 0 до 0,44 |
± 0,8 |
Пропан (С3Н8) |
От 0 до 10 |
От 0 до 0,17 |
± 0,8 |
Н-Бутан (С4Н10) |
От 0 до 10 |
От 0 до 0,14 |
± 1,0 |
Г ексан (С6Н14) |
От 0 до 20 |
От 0 до 0,2 |
± 1,0 |
Бензол (С6Н6) |
От 0 до 20 |
От 0 до 0,24 |
± 2,0 |
Этилен (С2Н4) |
От 0 до 10 |
От 0 до 0,23 |
± 0,8 |
Определяемый компонент |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | ||
Водород (Н2) |
От 0 до 10 |
От 0 до 0,4 |
± 0,8 |
Этанол (С2Н5ОН) |
От 0 до 10 |
От 0 до 0,31 |
± 1,0 |
Примечание - Предел допускаемого времени установления показаний Т0,9д 30 с.
-
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности:
-
3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности, равны:
-
- для измерительных каналов с первичными измерительными преобра-
зователями 47K-ST, PRP, HT, D-7010, PrimaX I, PrimaX P, PrimaX IR:
-
5) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности, равны:
- для измерительных каналов с первичными измерительными преобра-
-
- измерительных каналов с первичными измерительными преобразова
телями ULTIMA MOS-5, MOS-5E, PrimaX P (термокаталитический), 47K, D
-
- для измерительных каналов с первичными измерительными преобра
зователями ULTIMA OPIR-5, PrimaX I, PrimaX P (электрохимический)
-
6) Пределы допускаемой дополнительной погрешности от влияния изме
нения скорости потока анализируемой воздушной среды в пределах от 0 до 6
м/с, в долях от пределов допускаемой основной погрешности
-
7) Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, при условии их содержания в анализируемой воздушной среде на уровне предельно допустимых концентраций в воздухе рабочей зоны, в долях от
пределов допускаемой основной погрешности
-
8) Время срабатывания сигнализации по каналам измерения взрывоопасных газов и паров, с, не более
-
9) Интервал времени работы систем без корректировки показаний по газовым смесям при
эксплуатации в нормальных условиях, месяцев, не менее
10) Электропитание:
- ЦБУ |
85 до 265 В перем. тока , 50 / 60 Гц, 150 Вт или 18 до 32 В (ном. 24 В) пост. тока |
- первичные измерительные преобразователи , напряжение постоянного тока, В :
- ULTIMA X, XE, XL, XIR
от 19 до 30
от 20 до 36
от 20 до 36
от 18,5 до 35
от 19,2 до 28
от 18 до 32
- ULTIMA OPIR-5
- ULTIMA MOS-5
- ULTIMA MOS-5E
- PrimaX I, PrimaX P
- PrimaX IR
- 47K до 3,0
- D-7010 до 6,2
-
11) Потребляемая мощность, не более, Вт 100
-
12) Средний срок службы, лет 10
Примечание - без учета срока службы сенсоров.
-
13) Габаритные размеры и масса элементов систем приведены в таблице 15.
20 000
Таблица 15
Устройство |
Г абаритные размеры, мм |
Масса, кг | |||
Высота |
Длина |
Ширина |
Диаметр | ||
ULTIMA XE |
262 |
100 |
162 |
- |
5,00 |
ULTIMA XIR |
150 |
100 |
320 |
- |
4,75 |
ULTIMA XL |
223 |
103 |
179 |
- |
3,49 |
ULTIMA XL с инфракрасным сенсором |
159 |
104 |
288 |
3,64 | |
ULTIMA OPIR-5 (источник) |
315 |
- |
- |
135 |
5,53 |
ULTIMA OPIR-5 (приемник) |
315 |
- |
- |
135 |
5,60 |
ULTIMA MOS-5 |
86 |
161 |
104 |
2,5 | |
ULTIMA MOS-5E |
200 |
95 |
150 |
2,5 | |
PrimaX I |
220 |
162 |
81 |
1,2 | |
PrimaX P |
220 |
162 |
100 |
1,6 | |
PrimaX IR* |
89 |
205 |
89 |
1,5 | |
47K-ST, PRP с клемной коробкой типа S |
100 |
100 |
100 |
0,63 | |
47K-ST, PRP с клемной коробкой типа SA |
90 |
75 |
90 |
0,72 | |
47K-HT |
- |
56 |
- |
36 |
0,25 |
D-7010 |
158 |
150 |
88 |
- |
1,24 |
GasGard XL |
277 |
129 |
515 |
- |
5,0** |
Примечания:
* - без клеммной коробки;
** - масса ЦБУ с установленным резервным аккумулятором не более 8,0 кг.
-
14) Средняя наработка на отказ, ч
Примечание - без учета срока службы сенсоров.
Условия эксплуатации
Таблица 16
Устройство |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
ULTIMA XE и ULTIMA XL для кислорода и вредных газов, кроме аммиака (NH3) |
от 0 до плюс 40 |
от 35 до 95 |
от 80 до 120 |
ULTIMA XE и ULTIMA XL для аммиака (NH3) |
от 0 до плюс 30 | ||
ULTIMA XE и ULTIMA XL для горю чих газов |
от минус 40 до плюс 60 |
от 5 до 95 | |
ULTIMA XIR |
от минус 40 до плюс 60 | ||
ULTIMA OPIR-5 |
от минус 55 до плюс 65 |
от 0 до 95 |
от 86 до 108 |
ULTIMA MOS-5, ULTIMA MOS-5E |
от минус 50 до плюс 70 |
от 5 до 100 |
от 91,3 до 111,3 |
PrimaX P с термокаталитическим сенсором ( стандартный диапазон рабочих температур) |
от минус 25 до 55 |
от 5 до 95 |
от 80 до 120 |
PrimaX P с термокаталитическим сенсором ( расширенный диапазон рабочих температУР) |
от минус 40 до минус 25, св. 55 до 70 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (стандартный диапазон рабочих температур) |
от минус 10 до 40 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для 02 |
от минус 30 до минус 10, св. 40 до 55 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для CO |
от минус 20 до минус 10, св. 40 до 50 |
Устройство |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур)для H2S |
от минус 40 до минус 10, св. 40 до 50 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для NH3, CI2, HCl, HF, PH3, ASH3 |
от минус 20 до минус 10 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для SO2, H2, NO2 |
от минус 20 до минус 10, св. 40 до 50 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для HCN |
от минус 40 до минус 10 |
от 5 до 95 |
от 80 до 120 |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для NO |
от минус 30 до минус 10, св. 40 до 50 | ||
PrimaX IR (стандартный диапазон рабочих температур) |
от минус 50 до 80 | ||
47K-ST, PRP (стандартный диапазон рабочих температур) |
от минус 25 до 55 | ||
47K- PRP (расширенный диапазон рабочих температур) |
от минус 40 до минус 25, св. 55 до 55 | ||
47K-HT |
от минус 40 до 160 | ||
D-7010 |
от минус 20 до 55 | ||
ЦБУ GasGard XL |
от минус 10 до 50 |
от 0 до 90 |
от 80 до 120 |
