Номер по Госреестру СИ: 60721-15
60721-15 Счетчики активной электрической энергии однофазные однотарифные
(Ю-ПИТЕР-101-МТ)
Назначение средства измерений:
Счетчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ» (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 1
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 2
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 3
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 4
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 5
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 6
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 7
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 8
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 9
Внешний вид.
Счетчики активной электрической энергии однофазные однотарифные
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений на счётчик приведена в паспорте (РИТМ.411152.015ПС).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным однотарифным «Ю-ПИТЕР-101-МТ»-
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
-
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
-
3. РИТМ.411152.015ТУ «Счётчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ». Технические условия».
Поверка
Поверкаосуществляется по документу РИТМ.411152.015Д1 «Счётчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ». Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
В перечень основного поверочного оборудования входят :
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);
-
- универсальная пробойная установка УПУ-10;
-
- секундомер СОСпр-2б (класс точности 2).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи "фазы" или в цепи "нуля", имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием изготовителем организации.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам. Модификации счетчиков внешне отличаются параметрами корпуса и установленным отсчетным устройством.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
Структура условного обозначения
CD @ @ @ ® @© ®_Ю-Питер-101 МТ -ХХ - ХХХ -ХХ -ХХХ-ХХ- Х - Х
Тип счетчика ® Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
D1 - для установки на DIN-рейку, модификация 1
D3 - для установки на DIN-рейку, модификация 3
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5 (X1 Номинальное напряжение
220 - 220 В
230 - 230 В
Базовый ток
5 - 5 А
10 - 10 А
® Максимальный ток
50А - 50 А
60А - 60 А
80А - 80 А
100А - 100 А
® Тип отсчетного устройства
- электронное
M6 - механическое шестиразрядное
M7 - механическое семиразрядное
(Z)
Количество и тип измерительных элементов
- один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
TT - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали Испытательный выход
- наличие оптического и электрического испытательного выхода N - оптический испытательный выход
Рисунок 1 - Структура обозначения возможных исполнений счетчика
Фотографии общего вида счётчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2 - 8.
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

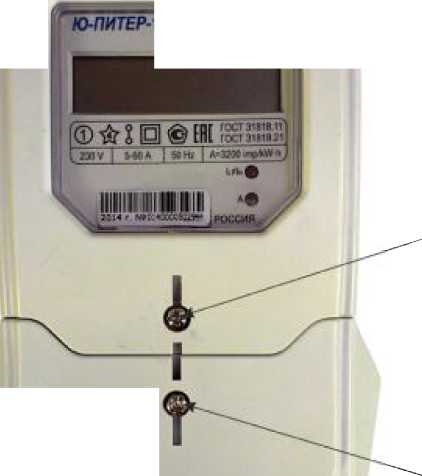

Рисунок 2 - Общий вид счетчика в корпусе модификации W1
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Рисунок 3 - Общий вид счетчика в корпусе модификации W2
гост 318TB.11‘2D12
фГОСТ$1В19.г1-2012
ц
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Рисунок 4 - Общий вид счетчика в корпусе модификации D1
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей
организации для защиты от
несанкционированного вскрытия
Рисунок 5 - Общий вид счетчика в корпусе модификации D3
Ю-ПИТЕР-101-МТ м-2зи-5-МА-ю-Г
kW-п
йиге
О» 4 ЕЯ
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
230 V 5-И) A 50 Hz
ПОСТ 31818 11-2013 ©ПОСТ 31819.21-2012 ■
Место установки пломбы с оттиском знака поверки

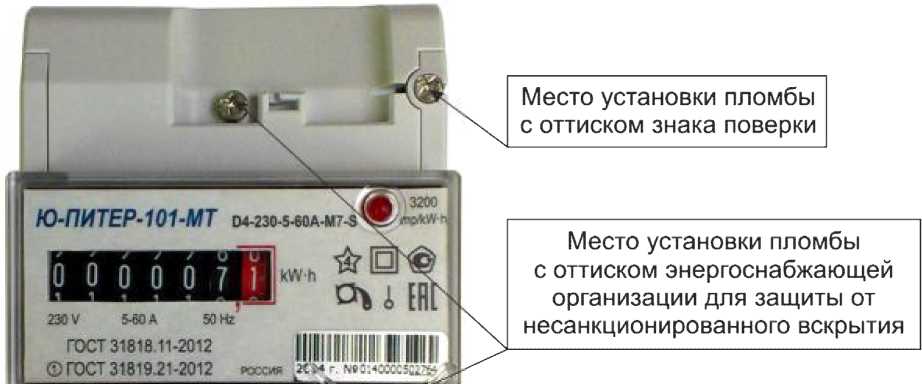

Рисунок 6 - Общий вид счетчика в корпусе модификации D4
Рисунок 7 - Общий вид счетчика в корпусе модификации D5
Комплект поставки приведен в таблице 3. Таблица 3
Наименование |
Количество |
Примечание |
Счетчик электрической энергии однофазный многофункциональный «Ю-ПИТЕР-101-МТ» |
1 шт. |
Исполнение соответствует заказу |
Пломба свинцовая |
1 - 3 шт. |
В зависимости от модификации корпуса |
Леска пломбировочная |
1 - 3 шт. |
В зависимости от модификации корпуса |
Паспорт (РИТМ.411152.015ПС) |
1 экз. | |
Методика поверки (РИТМ.411152.015Д1) |
1 экз. |
Поставляется по отдельному заказу |
Упаковка |
1 шт. |
Потребительская тара |
Габаритные размеры и масса счетчиков приведены в таблице 1. Таблица 1
Обозначение исполнения счетчика |
Габаритные размеры (длина; ширина; высота), мм, не более |
Масса, кг, не более |
Ю-ПИТЕР- 101-MT-W 1-x.. ,x |
192; 122; 57 |
1 |
Ю-11ИТЕР-101-МТ-\¥2-\.. .x |
182; 125; 55 |
1 |
Ю-ПИТЕР- 101-MT-D 1-x.x |
130; 90; 69 |
1 |
Ю-ПИТЕР- 101-MT-D3 -x.x |
90; 90; 66 |
1 |
Ю-ПИТЕР- 101-MT-D4-x. .x |
160; 90; 69 |
1 |
Ю-ИИТЕР-101-МТ-05-Х.Х |
110; 90; 60 |
1 |
Технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение параметра |
Класс точности по ГОСТ 31819.21-2012 |
1 |
Номинальное фазное напряжение, В |
220; 230 |
Базовый ток, А |
5; 10 |
Максимальный ток, А |
50; 60; 80; 100 |
Диапазон входных сигналов: сила тока напряжение коэффициент мощности |
0,05/б- • -/макс (0,75.1,15) Uhom 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
Стартовый ток |
0,0025/б |
Диапазон рабочих температур окружающего воздуха |
от минус 40 до 70 °С |
Относительная влажность |
до 98% при 25°С |
Рабочий диапазон изменения частоты измерительной сети счетчика |
(50 ± 2,5) Гц |
Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт^ч) |
от 800 до 6400 |
Количество десятичных знаков отсчетного устройства |
не менее 6 |
1олная мощность, потребляемая цепью тока |
не более 0,5 1В А при базовом токе |
1олная (активная) мощность, потребляемая каждой напряжения |
не более 10 В^А (2 Вт) при номинальном значении напряжения |
Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет |
30 |
Степень защиты от пыли и влаги |
IP51, IP54 по ГОСТ 14254-96 |
Срок службы счетчика, не менее |
30 лет |
Средняя наработка на отказ, не менее |
160000 ч |
