Номер по Госреестру СИ: 60242-15
60242-15 Расходомеры ультразвуковые
(Deltawave C)
Назначение средства измерений:
Расходомеры ультразвуковые Deltawave C предназначены для измерений расхода жидкости и объема жидкости в потоке.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) расходомеров ультразвуковых Deltawave C является встроенным. ПО не влияет на метрологические характеристики расходомеров. В программном обеспечении предусмотрена парольная защита от несанкционированного доступа к текущим данным и параметрам настройки. Уровень защиты программного обеспечения от преднамеренных изменений - «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DeltawaveС |
Номер версии (идентификационный номер) ПО |
не ниже V1.0.9 |
Цифровой идентификатор ПО |
- |
Примечание - номер версии программного обеспечения может изменяться при обновлении |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на электронном блоке расходомеров ультразвуковых Deltawave C методом наклейки и в верхний левый угол титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым Deltawave CПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация «Systec Controls Mess- und Regeltechnik GmbH», (Германия)
Поверка
Поверкаосуществляется по документу МП 0198-2-2014 «Инструкция. ГСИ. Расходомеры ультразвуковые Deltawave C. Методика поверки», утвержденному 23 октября 2014 г.
Основные средства поверки:
-
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0,3%;
-
- секундомер СДСпр с ц.д. 0,1 с по ТУ 25-1819.0021;
-
- рулетка измерительная по ГОСТ 7502-98, погрешность ±0,2 мм;
-
- штангенциркуль по ГОСТ 166-89, погрешность ±0,1 мм;
-
- толщиномер ультразвуковой по ГОСТ 28702-90, погрешность ±0,1 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке расходомеров ультразвуковых Deltawave C, а также на специальную мастику, установленную в соответствии с рисунком 3.
Изготовитель
«Systec Controls Mess- und Regeltechnik GmbH»Адрес: LindberghstraBe 4 D-82178 Puchheim (Germany)
Телефон (факс): ++49-(0)89-80906-0, факс ++49-(0)89-80906-200
Web-caftr: www.systec-controls.de
E-mail: info@systec-controls.de
Заявитель
Общество с ограниченной ответственностью «ИНН КуйбышевТелеком-Метрология» (ООО «ИНН КуйбышевТелеком-Метрология»)ИИИ 6312102369
Адрес: 443052, г. Самара, ул. Земеца, 26Б, оф.413
Телефон (факс): +7 (846) 202-00-65
Web-caftr: www.ktkprom.ru
E-mail: info@ktkprom.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт расходометрии» (ФГУН «ВИИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
В расходомерах используется ультразвуковой принцип измерения, основанный на разности времен пробега ультразвуковых волн. Этот метод включает в себя установку двух ультразвуковых преобразователей на поверхности трубы, связанных с электронной контрольной системой. Ультразвуковые преобразователи работают в переменном режиме, как передатчик и приемник с циклическим обменом ультразвуковых сигналов. Измерения охватывают время прохождения восходящих и нисходящих сигналов. Электронная схема расходомеров измеряет разницу во времени прохождения ультразвуковых сигналов, которые идут вверх и вниз. Разница во времени прохождения обеих сигналов пропорциональна скорости потока и используется в сочетании с данными о геометрии трубопровода для точного расчета расхода.
Расходомеры состоят из преобразователей ультразвуковых и электронного блока. Ультразвуковые преобразователи устанавливаются с помощью специального быстросъемного приспособления снаружи трубопровода. В зависимости от применения и от наличия свободного места ультразвуковые преобразователи устанавливают на трубах в форме Z, V, W. Ультразвуковые преобразователи выпускаются следующих модификаций: XUC-PW F21, XUC-FW F21 (2 МГц) для DN 10-100; XUC-PW F10, XUC-FW F10 (1 МГц) для DN 32-400; XUC-PW F5, XUC-FW F5 (0,5 МГц) для DN 200-6000.
Электронный блок обрабатывает сигналы и отображает на табло результаты измерений.
В зависимости от исполнения электронного блока, расходомеры имеют следующие модели: Deltawave C-Р и Deltawave C-F. Модель Deltawave C-F предназначена для стационарного использования, модель Deltawave C-Р - портативная версия.
Кроме того, расходомеры вместе с поставляемыми дополнительно датчиками температуры Pt100 могут использоваться для контроля тепловой энергии, а с датчиками давления - для контроля давления в измерительном трубопроводе.
Расходомеры имеют встроенную функцию осциллоскопа, позволяющую производить контроль принимаемого сигнала, правильности установки ультразвуковых преобразователей, внутренней поверхности трубопровода (образование отложений).
Общий вид расходомеров ультразвуковых Deltawave C представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид ультразвуковых преобразователей

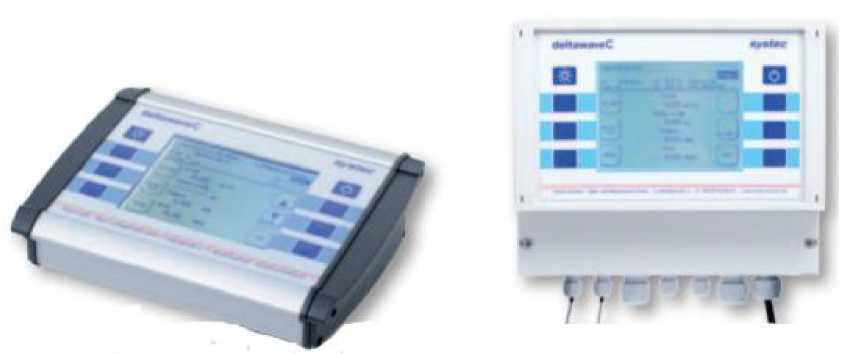

Рисунок 2 - Общий вид электронных блоков Deltawave C-Р и Deltawave C-F
Пломбировка от несанкционированного доступа расходомеров ультразвуковых Deltawave C осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пластиковом колпачке, который предотвращает доступ к узлам регулировки. Места пломбировки от несанкционированного доступа расходомеров ультразвуковых Deltawave C представлены на рисунке 3.

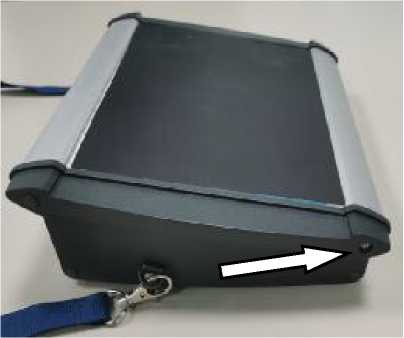

Deltawave C-Р
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров ультразвуковых Deltawave C

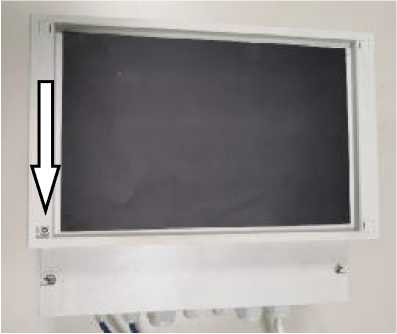

Deltawave C-F
Таблица 4 - Комплектность расходомеров ультразвуковых Deltawave C
Наименование |
Обозначение |
Количество |
Примечание |
Расходомер ультразвуковой:
|
Deltawave C |
2 шт. 1 шт. |
В соответствии с заказом |
Сетевой адаптер, включающий сетевой кабель |
1 шт. | ||
Комплект монтажных частей |
1 шт. | ||
Смазка |
1 шт. | ||
Термометры сопротивления Pt100 |
2 шт. |
По заказу | |
CD с рабочими инструкциями |
1 шт. | ||
Руководство по эксплуатации |
1 экз. | ||
Методика поверки |
1 экз. | ||
Кейс |
1 шт. |
Для Deltawave C-Р по заказу |
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение параметра |
Номинальный диаметр |
от DN10 до DN6000 |
Скорость потока, м/с |
от 0 до 30 |
Максимальный расход, м3/ч |
до 3000000000 |
Пределы допускаемой относительной погрешности расходомеров, % - от DN10 до DN25 |
±2,5 (±0,05 м/c при v<2 м/с) |
- от DN25 до DN50 |
±1,5 (±0,03 м/с при v<2 м/с) |
- от DN50 до DN300 |
±1 (±0,02 м/с при v<2 м/с) |
- от DN300 до DN6000 |
±1 (±0,01 м/с при v<1 м/с) |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение параметра |
1 |
2 |
Температура измеряемой среды, оС |
от -40 до +150 |
Выходные сигналы, количество, шт. - аналоговый 4-20 мА |
2 |
- релейный |
1 |
- импульсный |
1 (2 - для 2-х канальной версии DeltawaveC-F) |
- микро^В |
1 |
- RS 232/RS 485 |
1 (для DeltawaveC-F) |
Напряжение питания, В - переменного тока |
220±22 |
- постоянного тока |
18-36 |
Габаритные размеры электронного блока, мм, не более - Deltawave С-Р - длина |
265 |
- высота |
190 |
- ширина |
70 |
- Deltawave C-F - длина |
260 |
- высота |
240 |
- ширина |
120 |
Масса электронного блока, кг, не более - Deltawave С-Р |
1,5 |
- Deltawave C-F |
1,3 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от -40 до +60 |
с утепляющим чехлом |
от -65 до +60 |
- относительная влажность, % |
до 95 |
Степень защиты - Deltawave С-Р |
IP 54 |
- Deltawave C-F |
IP 65 |
Маркировка взрывозащиты - ультразвуковых преобразователей |
IEx d IIC T6...T3 Gb X |
- электронного блока |
IEx d e IIC T6 Gb |
Степень защиты |
IP65, IP67 |
Средний срок службы, лет |
10 |
