Номер по Госреестру СИ: 60185-15
60185-15 Измерители параметров изоляции высоковольтные
(MIT1525, S1-568, S1-1068, S1-1568)
Назначение средства измерений:
Измерители параметров изоляции высоковольтные MIT1525, S1-568, S1-1068, S1-1568 (далее - измерители) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, силы постоянного тока (тока утечки), электрической емкости.

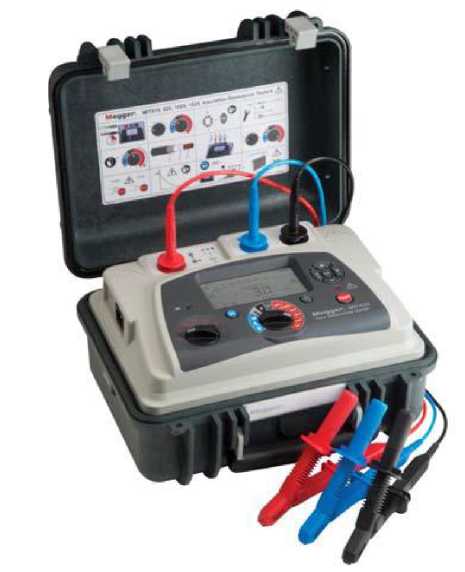

Внешний вид.
Измерители параметров изоляции высоковольтные
Рисунок № 1

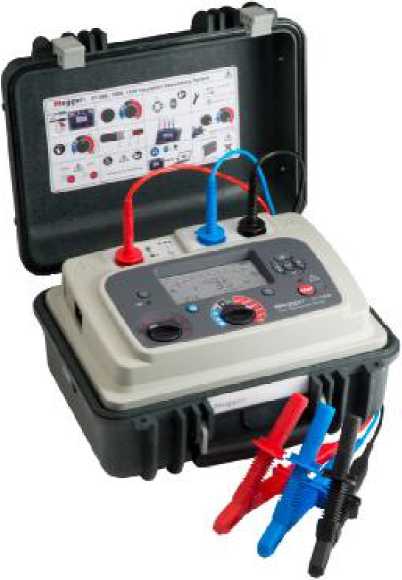

Внешний вид.
Измерители параметров изоляции высоковольтные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции высоковольтным MIT1525, S1-568, S1-1068, S1-1568
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
5. Техническая документация фирмы «Megger Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 60185-15 «Измерители параметров изоляции высоковольтные
MIT1525, S1-568, S1-1068, S1-1568. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 года.
Средства поверки: вольтметр С511 (Госреестр № 10194-85); киловольтметр электростатический С197 (Госреестр № 11858-89); калибраторы электрического сопротивления KC-10G0-10T0, КС-100G0-20T0 (Госреестр № 54539-13); калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Изготовитель
Фирма «Megger Limited», Великобритания.
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England.
Тел.: +44 (0) 1304 502101 Факс: +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Управление процессом измерения осуществляется встроенным микропроцессором.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели. Запуск измерений осуществляется кнопкой «Test». Приборы имеют встроенные таймеры.
Измерители имеют несколько диапазонов установки выходного напряжения. Кроме этого модификации обладают возможностью пошагового (ступенчатого) и плавного изменения выходного напряжения, вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR), коэффициента диэлектрического разряда (DD). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Модификации измерителей отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, формой корпуса, габаритами, массой. Кроме этого, модификации S1-568, S1-1068, S1-1568 обладают повышенной помехозащищенностью при проведении измерений. Функциональные характеристики измерителей приведены в таблице 1.
Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов связи USB и Bluetooth (модификации S1-568, S1-1068, S1-1568). Приборы снабжены часами реального времени, функциями таймера и контроля заряда батареи питания.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей, схема интерфейсов, источник питания.
Конструктивно измерители выполнены ударопрочных корпусах из полипропилена в виде кейса. На съемной откидной крышке размещено краткое руководство по эксплуатации.
На лицевой панели измерителей расположены ЖКИ, органы управления и измерительные входы. На боковых панелях размещены разъемы питания и порта USB.
Питание измерителей осуществляется от встроенных аккумуляторных батарей или от сети питания переменного тока.
Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.
MIT1525
S1-568, S1-1068, S1-1568
Таблица 1 - Функциональные характеристики измерителей MIT1525, S1-568, S1-1068, S1-1568
Функциональная характеристика |
Модификация | |||
MIT1525 |
S1-568 |
S1-1068 |
S1-1568 | |
Измерение сопротивления изоляции |
Да |
Да |
Да |
Да |
Измерение напряжения постоянного тока |
Да |
Да |
Да |
Да |
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Измерение силы постоянного тока (тока утечки) |
Да |
Да |
Да |
Да |
Измерение электрической емкости |
Да |
Да |
Да |
Да |
Вычисление индекса поляризации (PI) |
Да |
Да |
Да |
Да |
Вычисление коэффициента диэлектрической абсорбции (DAR) |
Да |
Да |
Да |
Да |
Вычисление коэффициента диэлектрического разряда (DD) |
Да |
Да |
Да |
Да |
Пошаговое (ступенчатое) изменение выходного напряжения (SV-тест) |
Да |
Да |
Да |
Да |
Плавное изменение выходного напряжения (ramp-тест) |
Да |
Да |
Да |
Да |
Передача данных на ПК |
Да |
Да |
Да |
Да |
Питание от сети |
Да |
Да |
Да |
Да |
Питание от встроенной аккумуляторной батареи |
Да |
Да |
Да |
Да |
Наличие заградительных фильтров помех |
Нет |
Да |
Да |
Да |
Программная фильтрация |
Нет |
Да |
Да |
Да |
Таблица 2 - Метрологические характеристики измерителей MIT1525 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Предел измерений |
Пределы допускаемой основной абсолютной погрешности |
1000 В |
200 ГОм |
± 0,05Rизм. |
2 ТОм |
± 0,2Rизм. | |
2500 В |
500 ГОм |
± 0,05Rизм. |
5 ТОм |
± 0,2Rизм. | |
5000 В |
1 ТОм |
± 0,05Rизм. |
10 ТОм |
± 0,2Rизм. | |
10000 В |
2 ТОм |
± 0,05Rизм. |
20 ТОм |
± 0,2Rизм. | |
15000 В |
3 ТОм |
± 0,05Rизм. |
30 ТОм |
± 0,2Rизм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции.
Пределы допускаемой основной абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,04U ± 10 В.
Таблица 3 - Метрологические характеристики измерителей MIT1525
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
30 В - 660 В |
± (0,03иизм. + 3 В) |
Напряжение переменного тока частотой 45 - 65 Гц |
30 В - 660 В |
± (0,03иизм. + 3 В) |
Сила постоянного тока (ток утечки) |
0,01 нА - 6 мА |
± (0,051изм. + 0,2 нА) |
Электрическая емкость |
10 нФ - 50 мкФ |
± (0,1Сизм. + 5 нФ) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока. Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 4 - Метрологические характеристики измерителей S1-568, S1-1068, S1-1568 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Предел измерений |
Пределы допускаемой основной абсолютной погрешности |
Измеритель S1-568 | ||
250 В |
50 ГОм |
± 0,05Rизм. |
500 ГОм |
± 0,2Rизм. | |
500 В |
100 ГОм |
± 0,05Rизм. |
1 ТОм |
± 0,2Rизм. | |
1000 В |
200 ГОм |
± 0,05Rизм. |
2 ТОм |
± 0,2Rизм. | |
2500 В |
500 ГОм |
± 0,05Rизм. |
5 ТОм |
± 0,2Rизм. | |
5000 В |
1 ТОм |
± 0,05Rизм. |
10 ТОм |
± 0,2Rизм. | |
Измеритель S1-1068 | ||
500 В |
100 ГОм |
± 0,05Rизм. |
1 ТОм |
± 0,2Rизм. |
Выходное напряжение постоянного тока |
Предел измерений |
Пределы допускаемой основной абсолютной погрешности |
1000 В |
200 ГОм |
± 0,05Rизм. |
2 ТОм |
± 0,2Rизм. | |
2500 В |
500 ГОм |
± 0,05Rизм. |
5 ТОм |
± 0,2Rизм. | |
5000 В |
1 ТОм |
± 0,05Rизм. |
10 ТОм |
± 0,2Rизм. | |
10000 В |
2 ТОм |
± 0,05Rизм. |
20 ТОм |
± 0,2Rизм. | |
Измеритель S1-1568 | ||
1000 В |
200 ГОм |
± 0,05Rизм. |
2 ТОм |
± 0,2Rизм. | |
2500 В |
500 ГОм |
± 0,05Rизм. |
5 ТОм |
± 0,2Rизм. | |
5000 В |
1 ТОм |
± 0,05Rизм. |
10 ТОм |
± 0,2Rизм. | |
10000 В |
2 ТОм |
± 0,05Rизм. |
20 ТОм |
± 0,2Rизм. | |
15000 В |
3 ТОм |
± 0,05Rизм. |
30 ТОм |
± 0,2Rизм. |
Примечание: Ru3M. - измеренное значение сопротивления изоляции.
Пределы допускаемой основной абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,04U ± 10 В.
Таблица 5 - Метрологические характеристики измерителей S1-568, S1-1068, S1-1568
Физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
30 В - 660 В |
± (0,03иизм. + 3 В) |
Напряжение переменного тока частотой 45 - 65 Гц |
30 В - 660 В |
± (0,03иизм. + 3 В) |
Сила постоянного тока (ток утечки) |
0,01 нА - 8 мА |
± (0,051изм. + 0,2 нА) |
Электрическая емкость |
10 нФ - 50 мкФ |
± (0,1Сизм. + 5 нФ) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока. Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 6 - Технические характеристики измерителей MIT1525, S1-568, S1-1068, S1-1568
Характеристика |
Значение для модификации | |
MIT1525 |
S1-568, S1-1068, S1-1568 | |
Электрическое питание |
90 - 264 В; 47 - 63 Гц. Два встроенных аккумулятора напряжением 11,1 В, емкостью 5,2 А^ч |
90 - 264 В; 47 - 63 Гц. S1-568, S1-1068: один встроенный аккумулятор напряжением 11,1 В, емкостью 5,2 А-ч. S1-1568: Два встроенных аккумулятора |
Габаритные размеры, мм, (длинахширинахвысота) |
360х305х194 |
S1-568, S1-1068: 315х285х181; S1-1568: 360x305x194 |
Масса, кг |
6,5 |
S1-568, S1-1068: 4,5; S1-1568: 6,5 |
Нормальные условия применения:
|
23 ± 5 45 - 75 | |
Рабочие условия применения:
|
от минус 20 до плюс 50 до 90 без конденсации |
