Номер по Госреестру СИ: 59885-15
59885-15 Преобразователи термоэлектрические с термопарами
(Rodax (преобразователи) J, N, T, S, B (термопары))
Назначение средства измерений:
Преобразователи термоэлектрические Rodax с термопарами J, N, T, S, B (в дальнейшем термопреобразователи) предназначены для измерения температуры от минус 40 °С до 1700 °С в жидких и газообразных средах, не разрушающих их защитную арматуру.
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Rodax с термопарами J, N, T, S, B
-
1 ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
2 ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
-
3 ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
-
4 Техническая документация фирмы «Rodax N.V.», Бельгия.
Лист № 7
Всего листов 7
Поверка
Поверка осуществляется по МП 2411-0113-2014 «Преобразователи термоэлектрические Rodax с термопарами J, N, T, S, B фирмы «Rodax N.V.», Бельгия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 22 декабря 2014 г.При поверке используют:
- преобразователь термоэлектрический рабочий эталон первого разряда типа ППО с диапазоном температур от 300 до 1100 °С и погрешностью по ГОСТ 8.558-2009;
- преобразователь термоэлектрический рабочий эталон второго разряда типа ПРО с диапазоном температур от 600 до 1600 °С и погрешностью по ГОСТ 8.558-2009;
- измеритель-регулятор температуры МИТ 8-10 для диапазона от -300 до 300 мВ погрешность ± (0,001+10-4-U) мВ;
-
- установка поверочная УПСТ-2М с градиентом температур не более ±0,1 °С/см и глубиной погружения не менее 300 мм;
-
- сличительная высокотемпературная печь с диапазоном температур от 100 до 1200 °С, нестабильность поддержания температуры не более ±0,8 °С;
-
- сосуды Дьюара.
Изготовитель
Фирма «Rodax N.V.», Бельгия Адрес юридический и почтовый: Santvoortbeeklaan, 33, B-2100, Antwerp Belgium Тел. +32 3 360 90 00 Факс +32 3 326 44 74
Заявитель
ООО «Беневокс»Адрес юридический и почтовый: 195299, г. Санкт-Петербугр, Гражданский пр., д.119, пом.1а Тел. (812) 309-29-85, факс (812) 309-29-85
Е-mail: servi ce@b enevox. ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19 Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его свободными концами и горячим спаем.
Термопара состоит из двух термоэлектродов, один из которых положительный, а другой отрицательный. Термоэлектроды соединены на одном конце гальваническим способом и образуют горячий спай.
Термопреобразователи состоят из термопары, помещенной в защитную оболочку. Свободные концы подключены к контактным резьбовым шпилькам внутри клеммной коробки термопреобразователя, также могут заканчиваться вилкой, присоединительным разъемом или свободными проводами.
Термопреобразователи с термопарами типа J, N, T кабельного исполнения, кабель выполнен из нержавеющей жаропрочной стали с минеральной засыпкой MgO.
У термопреобразователей с термопарами типа S, B в качестве защитной оболочки используется керамика.
В модификациях выполненных без клеммных коробок в качестве выводящих проводов могут использоваться провода, выполненные из тефлона, каптона, силикона или стекловолокна.
Количество термопар в термопреобразователе может быть от 1 до 4.
Всего термопреобразователи имеют 14 модификаций.
Термопреобразователи могут применяться во взрывоопасных и взрывобезопасных зонах. Термопреобразователи во взрывоопасном исполнении могут применяться во взрывоопасных зонах с барьерами в цепях искрозащиты. Вид искрозащиты соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» .

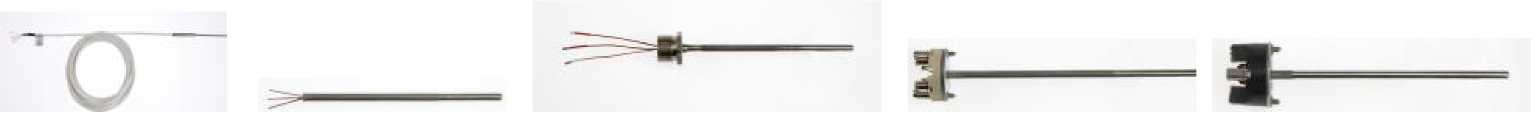

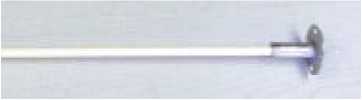

Фотографии модификаций термопреобразователей приведены на рис. 1.
TCWA-TCWT/ TCXA-TCWI/
TCYA-TCWE/ TCRA-TCWD/
TCSA-TCWN
TCNA-TCSC
TCPA-TCSO
TCQA-TCWA
TCZA-TCNW
TCJA-TCJI/ TCKA-TCKI/
TCLA-TCLI/ TCTA-TCKN
TCAA-TCCB
TCBA-TCRB/ TCCA-TCRI/
TCDA-TCRE/ TCVA-TCRN
TCNM-TCCB
TCBB-TCRS/ TCCB-TCWI/ TCEA-TCTP/ TCFA-TCTI/
TCDB-TCWE/ TCVB-TCWN TCUA-TCTN
TCMM-TCRB/ TCOM-TCRI/
TCPM-TCRE
—---------------
TCHA-TCSH/ TCIA-TCWI
Рис. 1 Модификации термопреобразователей
-
1. Термопреобразователь
- 1 шт .
- 1 экз. на партию
- 1 экз. на партию
-
2. Паспорт
-
3. Методика поверки МП 2411-0113-2014
Таблица 1
Модификации Наименование характеристики |
свободные концы или присоединительная вилка | ||||
TCWA-TCWT/ TCXA-TCWI/ TCYA-TCWE/ TCRA-TCWD/ TCSA-TCWN |
TCMA-TCMC |
TCNA-TCSC |
TCPA-TCSO |
TCQA-TCWA | |
Маркировка взрывозащиты |
0ExiaIICT6...T1GaX; 1ЕхеПСТ6...Т16ЬХ; 2ExnAIICT6...T1 GeX |
_ | |||
Тип термопары по ГОСТ Р 8.585-2001 |
J, N, T, S, B | ||||
Класс по ГОСТ 6616-94 |
J, N, T, S: 1 B: 2 | ||||
Диапазоны рабочих температур, °С |
J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1200 °С; B: от 600 до 1200 °С | ||||
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 для указанного класса | ||||
Время термической реакции, с, не более |
3 | ||||
Длина монтажной части, мм |
от 80 до 50000 | ||||
Диаметр монтажной части, мм |
от 0,25 до 12,7 | ||||
Степень защиты от пыли и воды |
IP54 | ||||
Масса, кг, не более |
15 | ||||
Материал защитной арматуры |
жаропрочная сталь | ||||
Материал изоляции |
минеральная засыпка MgO | ||||
Дополнительные устройства |
Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | ||||
Средняя наработка на метрологический отказ, ч |
45000 | ||||
Срок службы, лет, не менее |
10 | ||||
Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц |
от минус 20 до 80 95% без конденсации виброустойчивые |
от 0 до 60 95% без конденсации виброустойчивые |
Продолжение таблицы 1
Модификации Наименование характеристики |
присоединительная головка |
свободные концы |
пружинная клеммная коробка | ||
TCJA-TCJI/ TCKA- TCKI/ TCLA-TCLI/ TCTA-TCKN |
TCZA-TCNW |
TCAA-TCCB |
TCBA-TCRB/ TCCA- TCRI/ TCDA-TCRE/ TCVA-TCRN |
TCBB-TCRS/ TCCB-TCWI/ TCDB-TCWE/ TCVB-TCWN | |
Маркировка взрывозащиты |
0ExiaIICT6...T1GaX 2ExnAIICT6...T1 GeX |
_ |
0ExiaIICT6...T1GaX; 1ЕхеПСТ6.. ,T1GbX; 2ExnAIICT6...T1 GeX | ||
Тип термопары по ГОСТ Р 8.585-2001 |
J, N, T, S, B |
J, N, T | |||
Класс по ГОСТ 6616-94 |
J, N, T, S: 1 B: 2 | ||||
Диапазоны рабочих температур, °С |
J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1200 °С; B: от 600 до 1200 °С | ||||
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 для указанного класса | ||||
Время термической реакции, с, не более |
3 | ||||
Длина монтажной части, мм |
от 80 до 50000 | ||||
Диаметр монтажной части, мм |
от 0,25 до 12,7 | ||||
Степень защиты от пыли и воды |
IP54 |
IP00 | |||
Масса, кг, не более |
15 | ||||
Материал защитной арматуры |
жаропрочная сталь | ||||
Материал изоляции |
минеральная засыпка MgO | ||||
Дополнительные устройства |
Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | ||||
Средняя наработка на метрологический отказ, ч |
45000 | ||||
Срок службы, лет, не менее |
10 | ||||
Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц |
от минус 20 до 80 95% без конденсации виброустойчивые |
от 0 до 60 95% без конденсации виброустойчивые |
от 0 до 80 95% без конденсации виброустойчивые |
Окончание таблицы 1
Модификации Наименование характеристики |
пружинная клеммная коробка |
клеммная коробка |
керамическая клеммная коробка |
присоединительная головка |
TCEA-TCTP/ TCFA-TCTI/ TCUA-TCTN |
TCMM-TCRB/ TCOM-TCRI/ TCPM-TCRE |
TCNM-TCCB |
TCHA-TCSH/ TCIA-TCWI | |
Маркировка взрывозащиты |
0ExiaIICT6...T1GaX; 2ExnAIICT6...T1 GeX |
0ExiaIICT6...T1GaX; 1ЕхеПСТ6...Т16ЬХ |
_ |
0ExiaIICT6...T1GaX |
Тип термопары по ГОСТ Р 8.585-2001 |
J, N, T |
S, B |
J, N, T | |
Класс по ГОСТ 6616-94 |
J, N, T, S: 1 B: 2 | |||
Диапазоны рабочих температур, °С |
J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1600 °С; B: от 600 до 1700 °С | |||
Пределы допускаемой абсолютной погрешности, °С |
по ГОСТ Р 8.585-2001 для указанного класса | |||
Время термической реакции, с, не более |
3 | |||
Длина монтажной части, мм |
от 80 до 50000 |
от 250 до 1500 |
от 80 до 50000 | |
Диаметр монтажной части, мм |
от 0,25 до 12,7 |
от 4 до 13 |
от 0,25 до 12,7 | |
Степень защиты от пыли и воды |
IP00 |
IP54 | ||
Масса, кг, не более |
15 | |||
Материал защитной арматуры |
жаропрочная сталь |
керамика |
жаропрочная сталь | |
Материал изоляции |
минеральная засыпка MgO |
- |
минеральная засыпка MgO | |
Дополнительные устройства |
Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | |||
Средняя наработка на метрологический отказ, ч |
45000 | |||
Срок службы, лет, не менее |
10 | |||
Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц |
от 0 до 80 95% без конденсации виброустойчивые |
от минус 20 до 80 95% без конденсации виброустойчивые |
