Сведения о средстве измерений: 59701-15 Гистерезисграф

Номер по Госреестру СИ: 59701-15
59701-15 Гистерезисграф
(Permagraph L)

Назначение средства измерений:
Гистерезисграф Permagraph L (далее - гистерезисграф) предназначен для проведения измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образцов магнитотвердых материалов в замкнутой магнитной цепи.

сертификация программного обеспечения
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гистерезисграф
Рисунок № 1
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 2
Внешний вид.
Гистерезисграф
Рисунок № 2
Внешний вид. Гистерезисграф, http://oei-analitika.ru рисунок № 3
Внешний вид.
Гистерезисграф
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150500
ID в реестре СИ - 372900
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Magnet-Physik Dr. Steingroever GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)

Наличие аналогов СИ: Гистерезисграф (Permagraph L)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Magnet-Physik Dr. Steingroever GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45781-10

Установка магнитоизмерительная, Permagraph C-300
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59000-14

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
1 год
59701-15

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
59906-15
13.02.2020
Гистерезисграфы, Permagraph
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60133-15
13.03.2020
Флюксметры электронные, EF5
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61413-15
01.09.2021
Флюксметры электронные, EF 14
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
67445-17
10.05.2022
Измерители напряженности магнитного поля, Gauss- / Teslameter FH
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68300-17
10.08.2022
Установки автоматические компьютеризированные, REMAGRAPH C-500
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Гистерезисграф (Permagraph L)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Гистерезисграф (Permagraph L)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Permagraph-Software

Номер версии (идентификационный номер) ПО

7.0.2.3

Цифровой идентификатор ПО

BC05B16F2C6110CFA90D722D33943199 по файлу Регта.ехе

Другие идентификационные данные

-

Уровень защиты ПО гистерезисграфа от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.007 - 2014.


Знак утверждения типа

Знак утверждения типа

наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Паспорта типографским способом или иным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений входит в состав Инструкции по эксплуатации на Perma-graph L с компьютерным управлением (гистерезисграфа).

Лист № 5 Всего листов 5

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к гистере-зисграфу Permagraph L

ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов».

Техническая документация Magnet-Physik Dr. Steingroever GmbH.

Поверка

Поверка

осуществляется по документу МП 92-261-2014 «ГСИ. Гистерезисграф Permagraph L. Методика поверки», утвержденному ФГУП «УНИИМ» 10.11.2014 г.

Эталоны, используемые при поверке:

  • - тесламетр ТХ-4/1, диапазон (0 - 2,0) Тл, относительная погрешность не более 0,5%;

  • - вольтметр универсальный GDM - 8246, диапазон измерений -U до 1000 В, ~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;

  • - катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;


Изготовитель

Magnet-Physik Dr. Steingroever GmbH, Германия
Agpec:Hoffmann-StraBe 3, D-50996 Кельн,
Тел: +49/(0) 2236/3919-0; Факс: +49/(0) 2236/3919-19 e-mail: info@magnet-physik.de

Заявитель


ООО «Легран», г. Москва
Адрес: 125367, г. Москва, Врачебный пр-д, д.10, офис 1. Тел: (495) 739-55-86
Факс: (495) 156-77-25
e-mail: le-gran@yandex.ru

Испытательный центр


Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18;
Факс: (343) 350-20-39;
e-mail: uniim@uniim.ru

Принцип действия гистерезисграфа заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на веберметры ЕР 5, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Данные с ве-берметров поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация об ее основных параметрах (коэрцитивная  сила по  индукции  НсВ (кА/м  или  Э) и  намагниченности

HcJ ( кА/м или Э), остаточная индукция Вг (мТл или Гс), энергетическое произведение (ВН)тах (кДж/мз или МГсЭ)), впоследствии эти данные могут быть распечатаны на бумаге.

Гистерезисграф представляет собой двухканальную измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющую операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее - МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах. В состав гистерезисграфа входят:

  • - измерительный и управляющий блок ST-P-L;

  • - управляемый источник питания SVP2;

  • - электромагнит ЕР 5;

  • -  5 j - компенсированных систем измерительных катушек;

  • -  персональный компьютер с программным обеспечением Perma.

Внешний вид гистерезисграфа и измерительных катушек представлен на рисунке 1 и рисунке 2 соответственно.

Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru

Место нанесения поверительного клейма

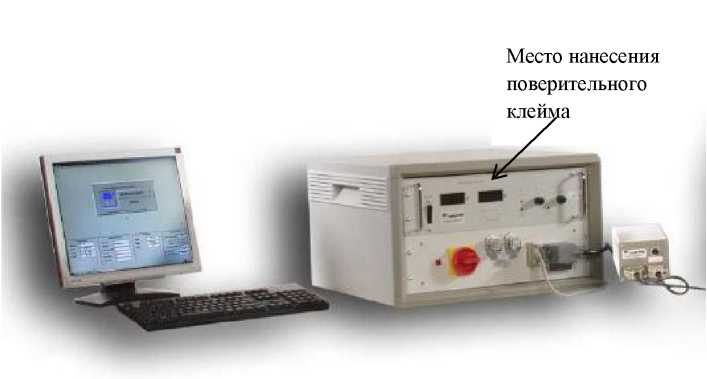

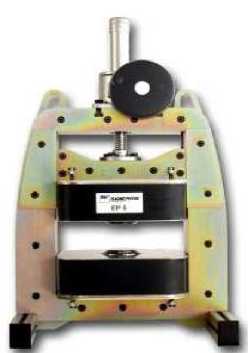

Рисунок 1 - Внешний вид гистерезисграфа с электромагнитом EP 5

Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru
Внешний вид. Гистерезисграф (Permagraph L), http://oei-analitika.ru

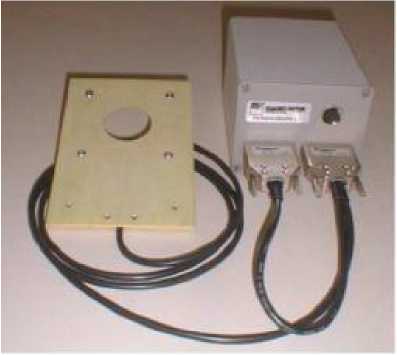

Рисунок 2 - Внешний вид измерительной катушки, подключенной к измерительному блоку ST-P-L

Гистерезисграф позволяет проводить измерения образца, как при комнатной температуре, так и при нагреве его до заданной температуры при установке полюсных наконечников электромагнита с нагревательными элементами.

Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения сбора данных Perma. Результаты измерений запоминаются в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гис-терезисграфа.


Наименование

Обозначение

Кол-во, шт.

Гистерезисграф Permagraph L:

- управляемый источник питания

SVP 2

1

- измерительный и управляющий блок

ST-P-L

1

- электромагнит

EP 5

1

- компьютер с ПО Perma

1

5 j - компенсированных систем измерительных катушек:

JH 15-1

1

- измерительная катушка диаметром 15 мм

JH 26-1

1

- измерительная катушка диаметром 26 мм

- измерительная термическая катушка диаметром 15 мм

JHT 15-4

1

- измерительная термическая катушка диаметром 26 мм

JHT 26-4

1

- измерительная термическая катушка диаметром 40 мм

JHT 40-4

1

Образцы Никеля:

- цилиндр 0 7,98 мм х 10,00 мм

8901139

1

- цилиндр 0 11,28 мм х 10,00 мм

114775

1

- цилиндр 0 15,97 мм х 10,00 мм

101119

1

- цилиндр 0 25,23 мм х 10,00 мм

116636

1

Термопара

TH-J

1

Термометр комнатной температуры

TS-USB

1

Эксплуатационные документы:

- инструкция по эксплуатации;

ВА - №0030020109

- паспорт;

Ph-L 01-2014 ПС

1

- инструкция по использованию программного обеспече-

ВА - №0450010109

ния для Permagraph C/L Perma

Методика поверки

МП 92-261-2014

1


Наименование характеристики

Значение

Максимальная напряженность магнитного поля для зазора 10 мм, кА/м,

не менее:

- для стандартных полюсов диаметром 92 мм

1700

- для концентрирующих полюсов диаметром 65 мм

2500

Пределы допускаемой относительной погрешности измерений напряженности постоянного магнитного поля, %

±3,0

Диапазон измерения магнитного потока, мВб

0,1 - 2560

Пределы допускаемой относительной погрешности измерений магнитного потока, %

±0,5

Пределы допускаемой случайной составляющей относительной погрешности измерения:

- намагниченности насыщения образца из никеля Js, %;

±0,5

- коэрцитивной силы по индукции HcB и остаточной индукции Br

±1,5

образца Nd-Fe-B, %;

- энергетического произведения (BH)max образца Nd-Fe-B, %.

±2,0

Величина воздушного зазора с установленными полюсами, мм

0-110

Диаметр рабочей части измерительных катушек, мм JH 15-1

15

JH 26-1

26

JHT 15-4

15

JHT 26-4

26

JHT 40-4

40

Электрическое сопротивление катушек магнитной индукции, Ом JH 15-1

8819±5

JH 26-1

9136±5

JHT 15-4

8770±5

JHT 26-4

8736±5

JHT 40-4

9746±5

Суммарная площадь витков измерительных катушек поля, см2

JH 15-1

115,0±0,6

JH 26-1

105,7±0,8

JHT 15-4

114,2±0,6

JHT 26-4

118,4±1,0

JHT 40-4

104,1±1,2

Электрическое сопротивление катушек поля, Ом JH 15-1

90±1

JH 26-1

53±1

JHT 15-4

58±1

JHT 26-4

69±1

JHT 40-4

56±1

Г абаритные размеры блока питания (длина х ширина х высота), мм

600 х 550 х 340

Общая масса, кг

90

Питание от трехфазной сети переменного тока: напряжение, В

380±38

частота, Гц

50-60

Условия эксплуатации: диапазон рабочих температур, °С

от 15 до 30

относительная влажность (без конденсации), %

от 5 до 80

атмосферное давление, кПа

от 86 до 106


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
