Номер по Госреестру СИ: 59664-15
59664-15 Мерники металлические технические 1-го класса горизонтального типа
(Нет данных)
Назначение средства измерений:
Мерники металлические технические 1 класса горизонтального типа, (далее по тексту -мерник) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.

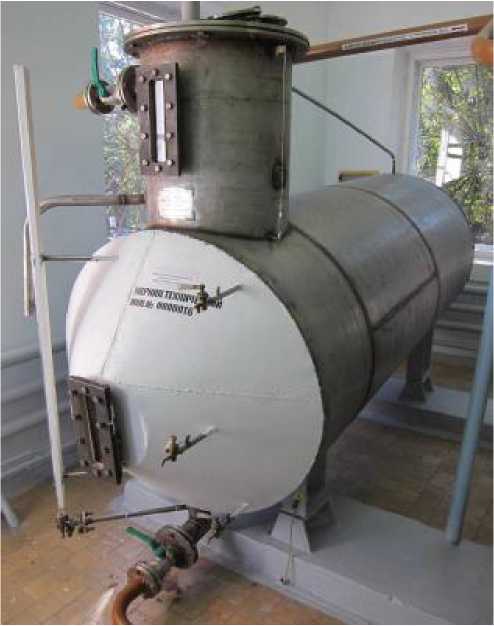

Внешний вид.
Мерники металлические технические 1-го класса горизонтального типа
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 3 паспорта Паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам техническим 1 класса горизонтального типа
-
1. ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема».
-
2. ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- при осуществление торговли.
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».
Перечень основных средств поверки:
-
- эталонные мерники 1 разряда номинальной вместимостью 10, 50, 100, 200 дм3;
-
- колбы, пипетки по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Изготовитель
ОАО «Пермалко»
Россия, Пермский край, г. Пермь,
ул. Окулова, 73
Тел/факс (342) 236-35-29, 237-28-05
Испытательный центр
ГЦИ СИ ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан») 420029 г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
e-mail: isp13@tatcsm.ru
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
мерник технический 1-го класса - 1 шт. паспорт - 1 шт.
- пределы допускаемой относительной погрешности мерника при температуре 20 °С ± 0,2 % номинальной вместимости
Заводской номер |
Номинальная вместимость, л |
Г абаритные размеры, мм, не более | ||
длина |
диаметр |
высота | ||
2 |
2470 |
2330 |
1360 |
2010 |
16 |
2520 |
3100 |
1090 |
1880 |
17 |
2520 |
3100 |
1090 |
1880 |
18 |
2520 |
3100 |
1090 |
1880 |
19 |
2530 |
3100 |
1090 |
1880 |
Условия эксплуатации:
20 ± 10; от 30 до 80; от 84 до 106.
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа
