Номер по Госреестру СИ: 59536-14
59536-14 Счетчики газа объемные диафрагменные
(KG-2, KG-3, KG-4, KG-6)
Назначение средства измерений:
Счетчики газа объемные диафрагменные KG-2, KG-3, KG-4, KG-6 (далее - счетчики) предназначены для измерений объема, прошедшего через счетчики природного газа по ГОСТ 5542-87 и других неагрессивных газов.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку (шильдик) счетчика при помощи самоклеющейся полимерной пленки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации «Счетчики газа объемные диафрагменные KG-2, KG-3, KG-4, KG-6».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным KG-2, KG-3, KG-4, KG-6
-
1. ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний.
-
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
3. Техническая документация компании «DAYMYONG I&T CO., LTD».
Поверка
Поверкапервичная осуществляется в соответствии с документом МП 59536-14 «Счетчики газа объемные диафрагменные KG-2, KG-3, KG-4, KG-6. Методика поверки», утвержденным ФГУП «ВНИИМС » 08 августа 2014 г.;
периодическая осуществляется в соответствии с ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки:
- установка для поверки счетчиков газа У-659, диапазон расходов от 0,016 до 10 м 3/ ч , относительная погрешность ±(0,4.. .0,5) %.
Изготовитель
Компания DAEMYOUNG I&T CO., LTD, Республика Корея #153-774, Daeryung Techno Town 6-808, 493-6, Gasan-dong, Geumcheon-gu, Seoul, Republic of Korea
Тел.: +82-2-2108-5590, E-mail: dmrtkor@naver.com
Заявитель
Компания «UNIDOM CO., Ltd», Республика Корея
446-913 Shinsegae Sheden B-dong, 801, 1179, Bojeong-Dong, Giheung-Gu,
Yongin-city, Gyunggi-Do, Republic of Korea
Тел.: +82-31-889-8440, E-mail: unidom01@dmail.com
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
По принципу действия счетчики относятся к приборам объемного (камерного) типа с подвижными эластичными стенками (мембранами) и состоят из корпуса, двух измерительных камер, распределительного механизма и отсчетного устройства. Измерительная камера состоит из четырех камер, разделенных двумя мембранами. Распределительный механизм предназначен для подачи газа в измерительную камеру и выпуска его из нее. Отсчётное устройство роликового типа, механическое, включает в себя: корпус, систему шестерней, семь или восемь роликов, шильдик и крышку.
Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру.
На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Вследствие перемещения мембран через систему рычагов и редуктор приводится в действие отсчетное устройство, фиксирующее количество вытесненных измерительных объемов.
В зависимости от расположения входного штуцера счетчики имеют два исполнения (левое и правое).

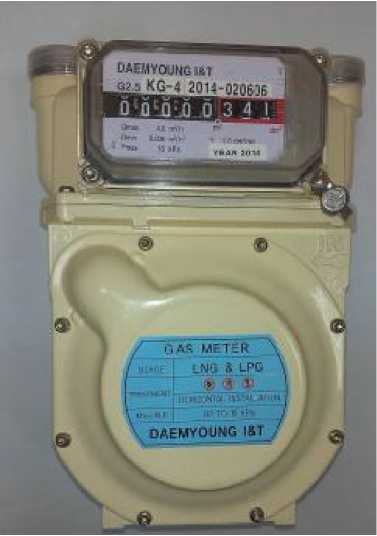

Фото 1. Общий вид счетчика газа КG-4
Фото 2. Общий вид счетчика газа КG-2

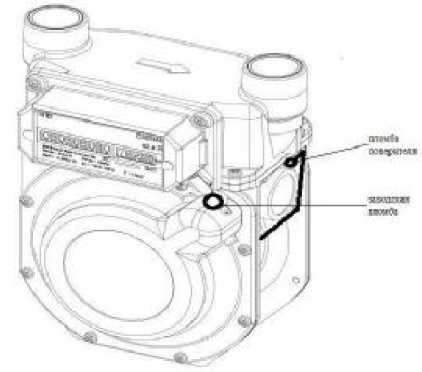

На рисунке 1 приведена схема пломбировки и обозначение мест для нанесения оттиска поверительного клейма и пломб завода-изготовителя для защиты от несанкционированного доступа.
Рисунок 1. Схема пломбировки счетчика газа
Основные метрологические и технические характеристики счетчиков приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение | |||
KG-2 |
KG-3 |
KG-4 |
KG-6 | |
Расход, м3/ч: | ||||
- максимальный |
2,5 |
2,5 |
4,0 |
6,0 |
- номинальный |
1,6 |
1,6 |
2,5 |
4,0 |
- минимальный |
0,016 |
0,016 |
0,025 |
0,040 |
Циклический объем, дм3 |
0,4 |
0,78 |
1,0 |
1,2 |
Порог чувствительности, м3/ч |
0,0032 |
0,0032 |
0,005 |
0,008 |
Избыточное давление, кПа, не более |
50 | |||
Потеря давления при Qmax, Па, не более |
200 | |||
Пределы допускаемой основной относительной погрешности при температуре 20 0С в диапазонах расхода, | ||||
%, : Qmin < Q < 0,1 Qnom |
±3,0 | |||
0,1 Qnom < Q < Qmax |
±1,5 | |||
Пределы допускаемой дополнительной погрешности, вы- | ||||
званной отклонением температуры измеряемого газа от 20 00 |
±0,45 | |||
С при изменении температуры на 1 С, %, | ||||
Емкость отсчетного устройства, м3 |
9999.999 |
99999.999 | ||
Цена деления наименьшего разряда, дм3 |
0,2 | |||
Температура измеряемого газа и окружающей среды, оС |
от минус 20 до плюс 60 | |||
Относительная влажность окружающей среды, % |
до 95 при температуре 35 оС | |||
Диапазон температур окружающей среды при транспор- |
от минус 40 до плюс 60 | |||
тировке и хранении, оС | ||||
Межцентровое расстояние между штуцерами, мм |
100 |
130 |
130 |
130 |
Габаритные размеры, мм, не более: высота |
197 |
214 |
221 |
230,5 |
ширина |
128 |
164 |
164 |
165 |
глубина |
111 |
123 |
134 |
134,5 |
Масса, кг, не более |
1,2 |
1,6 |
1,8 |
2,0 |
Срок службы, лет не менее |
20 |
Лист № 3 Всего листов 4
