Номер по Госреестру СИ: 59043-14
59043-14 Измерители диаметров и глубины залегания арматуры
(PS 250 Ferroscan и PS 200 S Ferroscan)
Назначение средства измерений:
Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan предназначены для определения местоположения, измерений глубины залегания и диаметра арматурных стержней в бетоне.
Внешний вид.
Измерители диаметров и глубины залегания арматуры
Рисунок № 1
Программное обеспечение
Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan имеют в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PS 250 |
PS 200 Ferroscan |
Не ниже V 4.00 B5 |
- |
- |
Метрологически значимая часть программного обеспечения прошита во внутренней долговременной памяти измерителя и защищена кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю измерителей диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan в виде пленочной наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan. Руководство по эксплуатации» в разделе «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям 1. Техническая документация фирмы «HILTI Corporation», Лихтенштейн.Поверка
Поверкаосуществляется в соответствии с документом МП РТ 2123-2014 «Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест - Москва» 14 мая 2014 г.
Основные средства поверки:
-
1. Мера толщины бетонная PT1000, погрешности:
-
- толщины: ±1 мм;
-
- координат и размеров дефектов: по глубине залегания - ±1,0 мм, по ширине меры - ±3,0 мм;
-
2. Лента измерительная ГОСТ 7502-89, (0^50000) мм, III разряд
Изготовитель
Адрес: LI-9494 Schaan, Liechtenstein,
Tel:.+4232342111
Fax:.+4232342965
Заявитель
Испытательный центр
Тел.: (499) 129-19-11, факс: (499) 124-99-96
email: info@rostest.ru
Принцип действия измерителей диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan основан на взаимодействии электромагнитного поля, создаваемого измерителем с элементами исследуемой бетонной конструкции. Измерители со скоростью сканирования, задаваемой оператором, перемещаются по поверхности исследуемой бетонной конструкции. Поле электромагнитного излучения после взаимодействия с элементами, расположенными в объеме исследуемой бетонной конструкции, изменяет свою величину, и это изменение фиксируется электронными блоками и измерителей.
Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan имеют переносной тип конструкции, питание осуществляется от аккумуляторной батареи, вся служебная и полученная при работе информация выводится на вмонтированный в корпус измерителя дисплей. На корпусе также смонтированы: индикаторная лампочка, источник звукового сигнала и клавиатура управления. При поиске стальной арматуры на дисплее высвечивается глубина залегания арматуры, а при нахождении измерителя над центром арматуры загорается индикаторная лампочка и раздается звуковой сигнал.
В комплект входит блок-анализатор (монитор), который соединяется с измерителем посредством инфракрасной связи и отображает собранную и записанную детальную информацию о параметрах армирования.
Измерители имеет три режима работы:
-
- быстрое сканирование
-
- сканирование поверхности площадки с размерами (600x600) мм
-
- сканирование поверхности площадки с размерами (1800х1800) мм
В режиме быстрого сканирования возможно определение положения стальной арматуры, а так же определение глубины её залегания.
В режиме сканирования поверхности площадки с размерами (600х600) мм и поверхности площадки с размерами (1800х1800) мм производится определение положения, глубины залегания и диаметра арматуры.
С помощью измерителей диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan можно выполнять построение изображения расположения арматурных стержней на мониторе или компьютере.

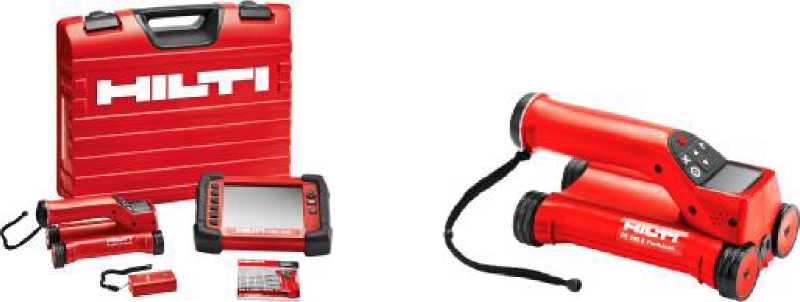

Фотографии измерителей диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan представлены на рисунке 1.
а) PS 250 S Ferroscan
б) PS 200 Ferroscan
Рисунок 1. Измерители диаметров и глубины залегания арматуры PS 250 Ferroscan и PS 200 S Ferroscan
Модификации измерителей арматуры PS 250 Ferroscan и PS 200 S Ferroscan отличаются друг от друга комплектацией.
Таблица 3
Наименование |
Количество, шт. | |
PS 250 Ferroscan |
PS 200 S Ferroscan | |
Сканер PS 200 S |
1 |
1 |
Чехол PSA 60 для сканера PS 200 S |
1 |
1 |
Монитор PSA 100 |
1 |
- |
Чехол PSA 64 для монитора PSA 100 |
1 |
- |
Наручная петля PSA 63 для сканнера PS 200 S |
1 |
1 |
ИК-Адаптер PSA 55 для промежуточного хранения данных сканера PS 200 S |
1 |
- |
Micro USB-кабель передачи данных с ИК-адаптера PSA 55 на ПК PUA 95 |
1 |
- |
Блок (обработки) данных PSA 97 |
1 |
- |
USB-кабель передачи данных с монитора PSA 100 для ПК PSA 92 |
1 |
- |
Гарнитура наушники+микрофон PSA 93 для монитора PSA 100 |
1 |
- |
Щелочные элементы питания (AA) |
2 |
- |
Аккумуляторный блок PSA 80 |
1 | |
Зарядное устройство PUA 80 |
1 | |
Сетевой кабель |
1 | |
Аккумуляторный блок PSA 82 |
1 | |
Блок питания PUA 81 |
1 | |
Щетка PSA 75 |
1 | |
Протирочная ткань |
1 | |
Складной метр |
1 | |
Разметочная сетка PSA 10 |
5 |
- |
Клейкая лента PUA 90 |
1 |
- |
Комплект маркеров PUA 70 |
1 |
- |
Программное обеспечение PROFIS Ferroscan |
1 |
- |
Руководство по эксплуатации PSA/PUA |
1 |
1 |
Руководство по эксплуатации PSA 100 |
1 |
- |
Руководство по эксплуатации PS 200 S Ferroscan/системы сканирования PS 250 Ferroscan |
1 |
- |
Сертификат производителя PS 200 S |
1 |
1 |
Сертификат производителя PSA 100 |
1 |
- |
Кейс PS 250 |
1 |
- |
Кейс PS 200 S |
- |
- |
Методика поверки |
1 |
1 |
Таблица 2
Характеристика |
Параметр |
Диапазон измерений глубины залегания арматуры, мм |
20:160 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания арматуры, мм |
±5 |
Характеристика |
Параметр |
Пределы допускаемой абсолютной погрешности измерений при определении расположения одиночного элемента арматуры, мм |
±5 |
Минимальное расстояние между элементами арматуры, при котором происходит разделение элементов прибором (распознавание элементов как отдельных объектов), мм |
36 |
Диапазон измерения диаметра арматуры, мм |
1 - 60 |
Определяемые диаметры арматуры, мм |
6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30, 32, 36 по ГОСТ 5781-82 |
Пределы допускаемой абсолютной погрешности измерений диаметра арматуры, мм |
±2 |
Габаритные размеры, не более, мм |
229x132x132 |
Масса, не более, г |
1400 |
Напряжение питания, В |
9,6 (2 батареи Ni-Mn типа PSA 80) |
Условия эксплуатации прибора:
|
+10 - +40 < 90 |
Средняя наработка на отказ, не менее, ч, |
18000 |
Средний срок службы, не менее, лет |
5 |
