Назначение средства измерений:
Газоанализаторы Picarro G 2107 предназначены для измерений объемной доли формальдегида (CH2O) в воздушных средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы Picarro G 2107. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам Picarro G 2107
-
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.
-
3 РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.
-
4 Техническая документация фирмы «Picarro Inc.».
Поверка
Поверка осуществляется по документу МП-242-1763-2014 «Газоанализаторы Picarro G 2107. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 06 июня 2014 г.Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (ИМ) по ИБЯЛ .418319.013 ТУ (№ 15075-09 в Госреестре РФ);
- генератор нулевого воздуха ZAG мод. ZAG7001 фирмы «Environnement S.A.» (№ 37681-08 в Госреестре СИ РФ).
Лист № 5 Всего листов 5
Изготовитель
Фирма «Picarro Inc.», США
3105 Patrick Henry Drive, Santa Clara, CA 95054, United States
Тел.: (408) 962-3900, факс: (408) 962-3200
Заявитель
ЗАО «Экрос-Инжиниринг»
Адрес: 199178, г. Санкт-Петербург, В.О. Малый пр., д. 58, литер «А».
Тел.: (812) 322-71-77, 718-82-36. Факс: (812) 493-56-26.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru,
Принцип действия газоанализаторов Picarro G 2107 (далее - газоанализаторы) - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию CH2O в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.
Газоанализаторы являются стационарными приборами, в состав которых входят:
-
- измерительный блок, включающий все аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных;
-
- внешний вакуумный насос, обеспечивающий вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор;
-
- монитор, клавиатура, компьютерная мышь.
На лицевой панели измерительного блока газоанализатора расположены:
-
• светодиод, отражающий состояние прибора;
-
• USB разъем.
На задней панели измерительного блока расположены:
-
• кнопка включения/выключения измерительного блока;
-
• разъем для присоединения внешнего вакуумного насоса;
-
• разъем для подачи анализируемой газовой смеси;
-
• разъем для подключения монитора;
-
• разъем для подключения электромагнитных клапанов;
-
• порты Com и Ethernet, USB разъемы.
Внешний вид газоанализаторов представлен на рисунке 1.

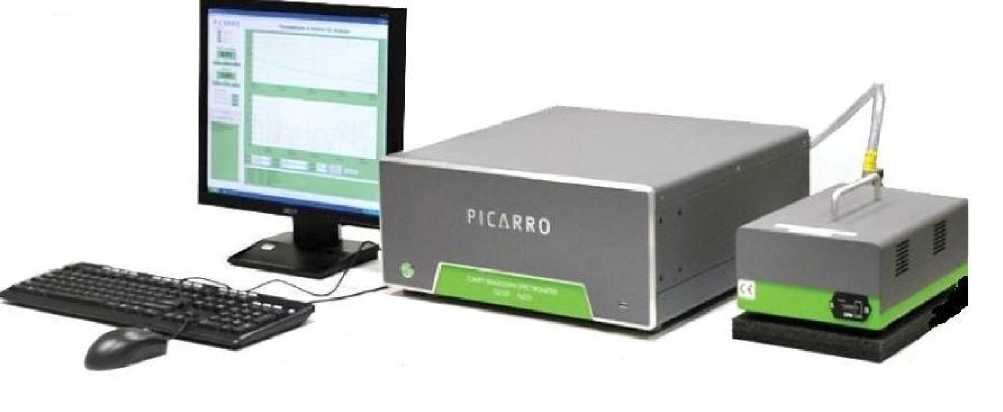

Рисунок 1. Внешний вид газоанализаторов Picarro G 2107.
Комплект поставки газоанализаторов приведен в таблице 3. Таблица 3
№ п/п |
Наименование |
Кол-во |
Примечание |
1 |
Газоанализатор Picarro G2107 |
1 шт. | |
2 |
Монитор, клавиатура, мышь (комп.) |
1 шт. |
По заказу |
3 |
Генератор нулевого воздуха ZAG 7001 |
1 шт. |
По заказу |
4 |
Руководство по эксплуатации (с дополнениями) |
1 экз. | |
5 |
Методика поверки МП-242-1763-2014 |
1 экз. |
