Номер по Госреестру СИ: 58898-14
58898-14 Манометры показывающие
(PGI-63B-PG400)
Назначение средства измерений:
Манометры показывающие модели PGI-63B-PG400 (далее по тексту - манометры) предназначены для измерений избыточного давления в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Внешний вид.
Манометры показывающие
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на манометр показывающий модели PGI-63B-PG400.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам показывающим модели PGI-63B-PG400
-
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
-
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
-
3. Техническая документация «Swagelok Company», США.
Поверка
Поверка осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».Основные средства поверки:
- манометр образцовый грузопоршневой МП-60, ВПИ 6 МПа, ±0,05 %.
Изготовитель
«Swagelok Company», США
29500 Solon Road
Solon Ohio 44139 USA
Internet: www.swagelok.com
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9, Тел: (495) 788-34-50, Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., 4
Тел: (495) 781-48-99
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Под воздействием измеряемого давления свободный конец измерительной пружины перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Корпус манометра изготовлен из нержавеющей стали.

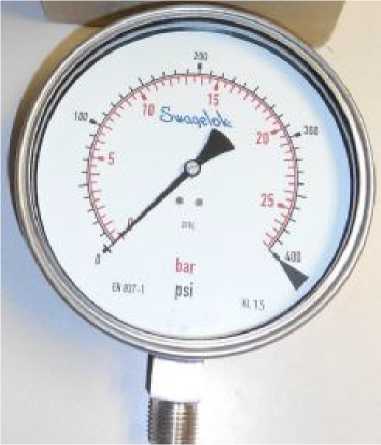

Фото общего вида манометра представлено на рисунке 1.
Таблица 1
Рисунок 1. Манометр показывающий модели PGI-63B-PG400.
6 шт ;
6 экз.
Манометр показывающий модели PGI-63B-PG400
Паспорт
Наименование характеристики | |
Диапазон измерений давления, бар (МПа) |
от 0 до 27,5 (от 0 до 2,75) |
Пределы допускаемой основной приведенной погрешности, % |
± 1,5 |
Вариация, % |
1,5 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,4 |
Температура окружающей среды, °С |
от минус 40 до плюс 60 |
Габаритные размеры (диаметр х глубина), мм, не более |
63х33 |
