Номер по Госреестру СИ: 58751-14
58751-14 Хроматографы ионные
(Metrohm мод. 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario)
Назначение средства измерений:
Хроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Pro- fessional IC Vario (далее - хроматографы) предназначены для измерения содержания катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воды высокой чистоты, а также в растворах органических и неорганических веществ ионной природы.
Внешний вид.
Хроматографы ионные
Рисунок № 1
Внешний вид.
Хроматографы ионные
Рисунок № 2
Программное обеспечение
Управление работой ионных хроматографов проводится с помощью управляющей программы, установленной на внешнем ПК, через USB-интерфейс.
Управляющая программа MagIC Net полностью русифицирована и существует в нескольких версиях. Доступны версии для управления с одного ПК одним или несколькими хроматографами, дополнительными устройствами, связанными с хроматографами, серверная версия.
Уровень защиты программного обеспечения "высокий" в соответствии с
Р 50.2.077-2014. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
модель 883 Basic IC plus |
модель 930 Compact IC Flex |
модель 940 Professional IC Vario | |
Идентификационное наименованиие ПО |
Basic IC |
Compact IC Flex |
Professional IC Vario |
Номер версии (идентификационный номер) ПО |
не ниже 5.850.0101 |
не ниже 5.940.0100 |
не ниже 5.940.0100 |
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на корпус хроматографов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам ионным Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario:
Техническая документация фирмы-изготовителя "Metrohm AG", Швейцария.
Изготовитель
Фирма "Metrohm AG", ШвейцарияАдрес: Ionenstrasse, СН-9100 Herisau, Switzerland
Тел.: +. 41 71 353 85 85, факс:+ 41 71 353 89 01
Web-сайт: www.www.metrohm.com
E-mail: info@metrohm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario основан на разделении анализируемой пробы в хроматографических колонках с последующим детектированием ионов на кондуктометрическом, электрохимическом или спектрофотометрическом детекторе на диодной матрице. Возможно использование двух независимых детекторов, что позволяет проводить определение катионов и анионов параллельно и независимо друг от друга.
Хроматографы модели 883 Basic IC plus выполнены в виде моноблоков. Хроматографы модели 930 Compact IC Flex, 940 Professional IC Vario могут состоять как из одного блока, так и из нескольких, представляя модульную конструкцию, которая позволяет гибко конфигурировать систему для решения различных хроматографических задач. Внутри основного блока могут быть расположены автоматический кран-дозатор, насос высокого давления, дегазатор элюента, дегазатор пробы, демпфер пульсаций, термостат колонок, держатель колонки, подавитель фона элюента, термостатируемый кондуктометрический детектор. Число перечисленных выше устройств может различаться в зависимости от модели хроматографа и аналитической задачи, для которой он предназначен. Хроматографы ионные 883 Basic IC plus комплектуются кондуктометрическим детектором (2.850.9010 IC Conductivity Detector).
В состав хроматографов 930 Compact IC Flex и 940 Professional IC Vario могут входить спектрофотометрический детектор на диодной матрице, кондуктометрический или электрохимический детекторы. Электрохимический и кондуктометрический детекторы могут устанавливаться как внутри основного блока хроматографа, так и снаружи, в виде отдельных модулей.
Модуль детектора 945 Professional Detector Vario имеет три конфигурации: с кондуктометрическим детектором, с амперометрическим детектором, с кондуктометрическим и амперометрическим детекторами.
Кондуктометрический детектор (2.850.9010 IC Conductivity Detector) и амперометрический детектор (28509110 IC Amperometric Detector) устанавливаются в основной блок прибора. Кондуктометрический детектор 2.850.9010 IC Conductivity Detector разработан специально для ионной хроматографии и может работать как с подавителем, так и без него. Для устранения влияния температуры на измерения удельной электропроводности элюента, блок детектора термостатируется.
Спектрофотометрический детектор 947 Professional UV/VIS Detektor Vario изготавливается в виде отдельного модуля. Детектор 947 Professional UV/VIS Detektor Vario предназначен для измерения содержания светопоглощающих веществ ионной природы в УФ и (или) видимом диапазоне спектра.
Встроенный двухплунжерный насос может работать как в изократическом, так и градиентном режимах (с одним насосом в режиме градиента на стороне низкого давления и с двумя насосами в режиме градиента на стороне высокого давления).
Встроенный дегазатор элюента работает по принципу вакуумной камеры, через которую проходит элюент по газопроницаемому капилляру. Использование дегазатора элюента позволяет существенно снизить шумы детектора и повысить чувствительность анализа.
Микроколоночный подавитель фона элюента предназначен для снижения общего фона электропроводимости элюента на входе в детектор и повышения чувствительности анализа (т.е.снижения нижнего предела обнаружения по ионам).
В комплект колонок входят аналитические колонки и предколонки. Аналитическая колонка предназначена для химического разделения ионных компонентов образца с последующим детектированием отдельных ионов. Предколонка служит для повышения срока службы аналитической колонки за счет удерживания содержащихся в пробе и/или элюенте загрязнителей. Помимо упомянутых выше колонок в комплект могут входить также концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента и другие.
Хроматограф 883 Basic IC plus снабжен химическим подавителем фона. Хроматографы 930 Compact IC Flex и 940 Professional IC Vario могут поставляться с химическим подавлением, последовательным подавлением, или без подавления.
Химический подавитель фона "револьверной" конструкции состоит из трех подавительных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются. Имеются три варианта подавителя, которые возможно установить на хроматографы 930 Compact IC Flex и 940 Professional IC Vario: высокой емкости "MSM-HC", средней емкости "MSM", низкой емкости "MSM-LC". Хроматографы 883 Basic IC plus комплектуются модулем средней емкости "MSM". Переключение отдельных колонок происходит в автоматическом режиме.
Последовательное подавление фона состоит из двух последовательно соединенных элементов: химический подавитель и подавитель СО2. Подавитель СО2 представляет из себя вакуумную камеру, внутри которой проходит капилляр с элюентом. Материал капилляра - газопроницаемый полимер. За счет разности давлений внутри капилляра и снаружи, растворенный в элюенте газ диффундирует через стенки капилляра наружу и удаляется в атмосферу. Использование последовательного подавления позволяет существенно снизить шумы детектора и повы- сить чувствительность анализа.
Хроматографы ионные Metrohm могут комплектоваться устройствами для автоматического ввода пробы (автосамплерами) моделей: 919 IC Autosampler plus, 889 IC Sample Center, 863 Compact IC Autosampler, 858 Professional Sample Processor, 815 Roootic USB Sample Proces- sor XL, 814 USB Sample Processor.
Возможна комплектация хроматографов дополнительными насосами высокого давления, дополнительными комплектами колонок, дополнительными детекторами, а так же дополнительным набором средств для автоматической пробоподготовки (блоками высокотемпературного сжигания пробы, устройствами автоматической ультрафильтрации Е диализа, устройствами логического разбавления пробы).
Общий вид хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario представлен на рисунках 1-3.
Пломбирование хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario не предусмотрено.
Рисунок 1 - Общий вид хроматографа Metrohm модели 883 Basic IC plus.

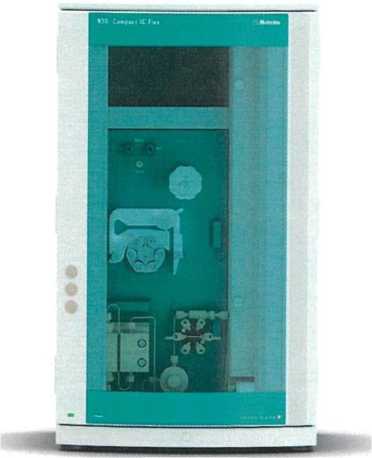

Рисунок 2 - Общий вид хроматографа
Metrohm модели 930 Compact IC Flex

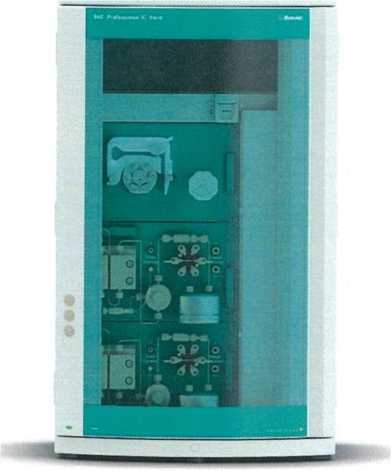

Рисунок 3 - Общий вид хроматографа
Metrohm модели 40 Professional IC Vario
Таблица 6 - Комплектность хроматографов ионных Metrohm
Наименование |
Обозначение |
Количество |
Хроматограф ионный Metrohm, модели |
883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario |
по заказу |
Детекторы |
947 Professional UV/VIS Detector Vario, 945 Professional Detector Vario |
по заказу |
Автосамплеры |
- |
по заказу |
Комплект ЗИП |
- |
по заказу |
Руководство по эксплуатации |
- |
1 экз. |
Примечание. Дополнительные блоки (по заказу): насосы высокого давления, комплекты колонок, детекторы, блоки высокотемпературного сжигания пробы, устройства автоматической ультрафильтрации и диализа, устройства логического разбавления пробы. |
Таблица 2 - Метрологические характеристики кондуктометрического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов (катионы/анионы), См/см, не более |
5 • 10-9/1 • 10-9 |
Дрейф нулевого сигнала (катионы/анионы), См'(смгч), не более |
5-10-7/1-10’7 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
0,5 |
- по площади пиков |
2,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±4,0 |
Таблица 3 - Метрологические характеристики электрохимического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов, А, не более |
5-10-12 |
Дрейф нулевого сигнала, А/час, не более |
5А0-12 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
1,0 |
- по площади пиков |
3,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±6,0 |
Таблица 4 - Метрологические характеристики спектрофотометрического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов, е.о.п., не более |
5 •IO-4 |
Дрейф нулевого сигнала, е.о.п./ч, не более |
5Н0-3 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
1,0 |
- по площади пиков |
2,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±4,0 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое питание: - напряжение переменного тока, В |
220 ± 15 |
- частота переменного тока, Гц |
(50-60) ± 3 |
Потребляемая мощность, Вт, не более: модель 883 Basic IC Plus |
65 |
модель 930 Compact IC Flex |
65 |
модель 940 Professional IC Vario |
65 |
детектор 947 Professional UV/VIS Detector Vario |
100 |
детектор 945 Professional Detector Vario |
65 |
Габаритные размеры, мм, не более: модель 883 Basic IC plus - высота |
468 |
-ширина |
262 |
-длина |
362 |
модель 930 Compact IC Flex -высота |
562 |
-ширина |
302 |
-длина |
368 |
модель 940 Professional IC Vario - высота |
642 |
-ширина |
365 |
-длина |
380 |
детектор 947 Professional UV/VIS Detector Vario - высота |
131 |
-ширина |
370 |
-длина |
495 |
детектор 945 Professional Detector Vario - высота |
131 |
-ширина |
365 |
-длина |
380 |
Масса (без принадлежностей), кг, не более:модель 883 Basic IC plus |
14,8 |
Наименование характеристики |
Значение |
модель 930 Compact IC Flex |
23 |
модель 940 Professional IC Vario |
36 |
детектор 947 Professional UVNIS Detector Vario |
10,7 |
детектор 945 Professional Detector Vario |
9,7 |
Условия эксплуатации: 0 - температура окружающего воздуха, С |
от +5 до +45 |
- относительная влажность (без конденсации), % |
от 20 до 80 |
