Номер по Госреестру СИ: 58582-14
58582-14 Акселерометры волоконно-оптические
(FAS)
Назначение средства измерений:
Акселерометры волоконно-оптические FAS (далее акселерометры) предназначены для измерения виброускорения.
Внешний вид.
Акселерометры волоконно-оптические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом печати и на блок сигнализации методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Руководство по эксплуатации «Акселерометры волоконно-оптические FAS»,
раздел 11.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам волоконно-оптическим FAS
Техническая документация фирмы «MC-monitoring SA», Швейцария
Поверка
Поверка осуществляется по документу МП 58582-14 «Акселерометры волоконно-оптические FAS. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 августа 2014 г.Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; мультиметр Agilent 34410А (г/р № 33921-07).
Изготовитель
Фирма «MC-monitoring SA», Швейцария Адрес: CH-1709 Fribourg, Switzerland Тел.: +41 26 401 84 56/ Факс: +41 26 401 84 57E-mail: info@mc-monitoring.com
Web: www.mc-monitoring.com
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»), г. Химки, Московская обл.
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия акселерометров основан на преобразовании виброускорения в оптический сигнал и передаче его к формирователю электрического сигнала по оптическому кабелю. Таким образом, электрический сигнал на выходе преобразователя пропорционален ускорению, воздействующему на чувствительный элемент. Использование оптической технологии позволяет избежать воздействия на чувствительный элемент преобразователя и тракт передачи измерительной информации внешних электромагнитных полей. В преобразователе имеется встроенный интегратор, осуществляющий двойное интегрирование.
Акселерометры волоконно-оптические FAS состоят из датчика, неразъемного волоконно-оптического кабеля и блока формирования сигнала.
Акселерометры изготовлены из непроводящих материалов и устойчивы к воздействию электромагнитных помех. Волоконно-оптическая линия обеспечивает электрическую изоляцию между акселерометром и измерительным прибором. Корпус датчика изготовлен из керамики без применения металлических материалов. Учитывая особенности монтажа и крепления на контролируемом объекте, акселерометры волоконнооптические FAS подлежат только первичной поверке.
Акселерометры выпускаются в двух модификациях: FAS M2 и FAS M5. Модификации имеют одинаковые метрологические характеристики, различаются условиями применения, габаритными размерами блоков формирования сигнала и наличием у модификации FAS M5 дополнительного удлинительного кабеля.
В зависимости от длины волоконно-оптического кабеля акселерометры имеют следующую маркировку: FAS-106 с длиной кабеля 6 метров, FAS-110 с длиной кабеля 10 метров и FAS-115 с длиной кабеля 15 метров.

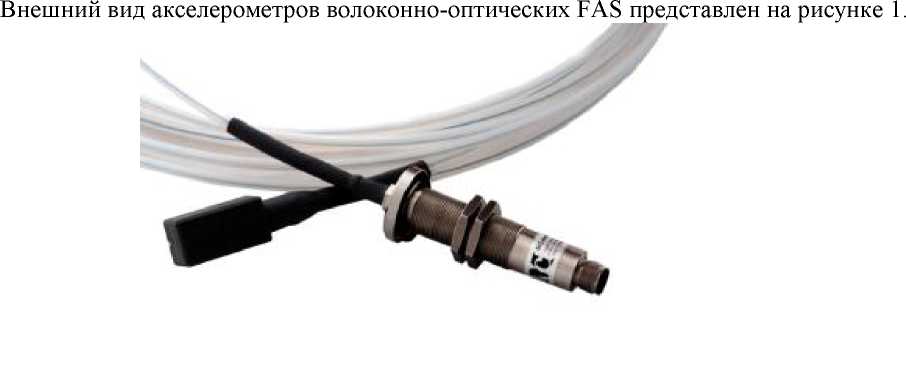

Рисунок 1 - Внешний вид акселерометров волоконно-оптических FAS
1 шт . в соответствии с заказом
1 экз.
1 экз.
Лист № 3 Всего листов 3
Таблица 1
Наименование характеристики |
Значения |
Диапазон измерения СКЗ виброускорения, м/с2 |
от 0 до 400 |
Диапазон рабочих частот, Гц |
от 20 до 400 |
Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
10 |
Отклонение коэффициента преобразования от номинального значения в диапазоне измерения и диапазоне рабочих температур, %, не более |
±5 |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
минус 3 |
Нелинейность амплитудной характеристики, %, не более |
±5 |
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
Напряжение питания (постоянное), В |
от 18 до 28 |
Условия эксплуатации: диапазон рабочих температур датчика, °С |
от 20 до 90 |
диапазон рабочих температур блока формирования сигнала, °С |
от 0 до 70 |
Габаритные размеры датчика (длина х ширинах высота), мм, не более: |
35x18x18 |
Габаритные размеры блока формирования сигнала (диаметр х длина), мм, не более: для FAS M2 |
030x80 |
для FAS M5 |
030x115 |
Масса, г, не более: | |
датчика |
30 |
блока формирования сигнала |
130 |
