Номер по Госреестру СИ: 58527-14
58527-14 Расходомеры-счётчики электромагнитные
(МераПрибор мод. МПР-100, МПР-200, МПР-300, МПР-380, МПР-400)
Назначение средства измерений:
Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400 (далее-расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с электропроводимостью более 2 мкСм/см в напорных трубопроводах.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО).
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра программного обеспечения |
МЕРА |
МПР-380 |
8.11 |
-* |
- |
МЕРА |
МПР-300 |
8.4 |
-* |
- |
МЕРА |
МПР-400 |
13.030 |
-* |
- |
МЕРА |
МПР-200 МПР-100 |
2.1.0 2.1.1 |
-* |
- |
* идентификация ПО осуществляется только по номеру версии.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по МИ 3286-2010. Нормирование метрологических характеристик расходомера проведено с учетом того, что
программное обеспечение является неотъемлемой частью расходомера.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам электромагнитным МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация завода Merapribor Manufacturing Co., Ltd., Чехия
Поверка
ПоверкаОсуществляется по документу МП 2550-0247-2014 «Расходомеры-счётчики электромагнитные МераПрибор моделей МПР-100, МПР-200, МПР-300, МПР-380, МПР-400. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 13.05.2014 г.
Перечень эталонов, применяемых при поверке:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не более ± 0,15 %;
Изготовитель
Завод Merapribor Manufacturing Co., Ltd., Чехия Адрес:735 42, Terlicko 762, Ceska Republika
Телефон: +420 608 810 032
Email: info@merapribor.cz
Заявитель
ООО «МераПрибор»
Адрес 198207 Санкт-Петербург, ул. Зины Портновой, д.27
Тел: 8-800-333-56-67, info@merapribor.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14e-mail: info@vniim.ru.
Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.
Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Расходомеры состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.
Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование выходных сигналов.
Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.
Расходомеры выпускаются следующих моделей: МПР-100, МПР-200, МПР-300, МПР-380, МПР-400 отличающихся диапазоном и пределами погрешности измерений объемного расхода и объема, диапазоном температур измеряемой среды, по виду электропитания (только от сети переменного тока, постоянного тока и/или от литиевой батареи).
Расходомеры имеют различные конструктивные исполнения, характеризующие:
-
- способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и др.;
-
- диапазон измерений расхода при одном и том же диаметре условного прохода расходомера. Расходомер обеспечивает (в зависимости от исполнения):
-
- формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;
-
- формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;
-
- отображение результатов измерений и диагностики посредством табло.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 3Ду до расходомера и 2Ду после расходомера.

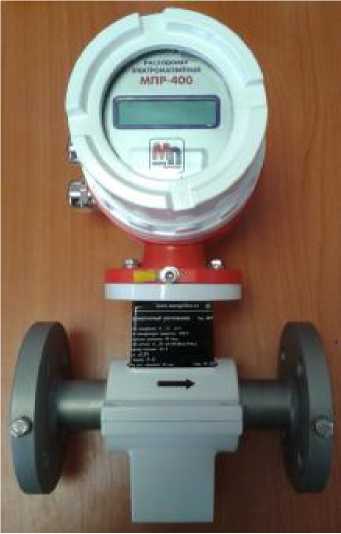

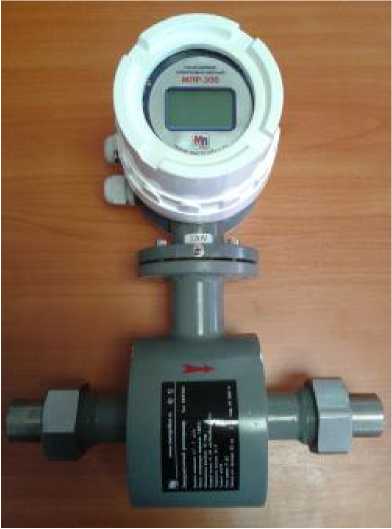

Внешний вид расходомеров приведен на рисунке 1.
МПР-400
МПР-300
Рисунок 1.

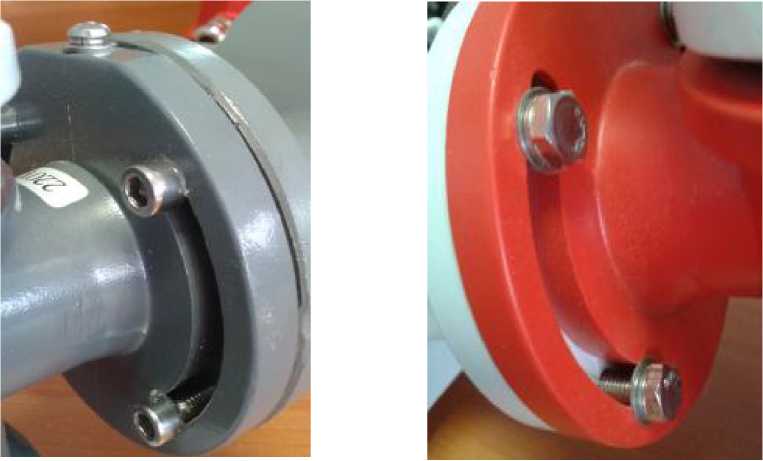

Места пломбирования указаны на рисунке 2.
Рисунок 2.
Таблица 2
Модель |
МПР-100 |
МПР-200 |
МПР-300 |
МПР-380 |
МПР-400 |
Диапазон скорости потока, м/с |
от минус12 до минус 0,3 от 0,3 до 12 |
от минус12 до минус 0,3 от 0,3 до 12 |
от минус15 до минус 0,01 от 0,01 до 15 |
от минус10 до минус 0,1 от 0,1 до 10 |
от минус10 до минус 0,2 от 0,2 до 10 |
Диапазон измерений объемного расхода, м3/ч |
от 0,08 до 5428 |
от 0,08 до 5428 |
от 0,01 до 6785,8 |
от 0,02 до 2800 |
от 0,06 до 4500 |
Пределы допускаемой относительной погрешности при измерении расхода и объема, % |
± 1,0 |
± 0,5 | |||
Диаметры условного прохода, мм |
от 10 до 400 |
от 10 до 400 |
от 15 до 400 |
от 6 до 300 |
от 6 до 400 |
Температура измеряемой среды, °С |
от минус 30 до +100 |
от минус 30 до +100 |
от минус 20 до +120 |
от минус 40 до +170 |
от минус 30 до +177 |
Температура окружающей среды, °С |
от минус 25 до плюс 60 |
от минус 25 до плюс 60 |
от минус 10 до плюс 60 |
от минус 10 до плюс 55 |
от минус 30 до плюс 60 |
Максимальное давление среды, МПа |
1,6 |
4,0 |
Минимальная электропроводн ость среды, мкСм/см |
5 |
2 |
5 | ||
Выходные | |||||
сигналы: | |||||
- аналоговый, |
- |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
мА - цифровой |
RS485 |
RS485, RS232 |
RS485, RS232 |
RS485 | |
- частотный, |
- |
1-5 |
1-6 |
0,4 |
0-5 |
кГц - с протоколом |
да |
да |
да |
- |
да |
Hart |
да |
да |
- |
да |
да |
- Modbus - M-Bus |
- |
- |
- |
да |
- |
Напряжение питания, В - переменного |
литиевая |
220 +-2323 |
220 +-2323 |
220 +-2323 |
от 85 до 253 |
тока |
батарея 3,6 | ||||
- постоянного |
24 |
24 |
от 16,8 до | ||
тока |
24 |
26,4 | |||
Потребляемая мощность, В\Л, не более |
10 |
4,6 |
10 | ||
Строительная | |||||
длина |
от 160 до |
от 160 до 500 |
от 200 до 500 |
от 90 до 500 |
от 160 до 600 |
первичного преобразователя |
500 | ||||
, мм | |||||
(в зависимости | |||||
от исполнения и | |||||
Ду) | |||||
Масса, в кг: первичного преобразователя |
от 8,5 до 75 |
от 8,5 до 75 |
от 7,5 до 99 |
от 0,7 до 13 |
от 5 до 198 |
электронного блока |
2,08 |
2,08 |
4,0 |
1,3 |
- |
Средний срок службы, лет |
10 | ||||
Средняя наработка на | |||||
отказ, ч |
60000 |
