Номер по Госреестру СИ: 58462-14
58462-14 Весы неавтоматического действия
(PS2)
Назначение средства измерений:
Весы неавтоматического действия PS2 (далее — весы) предназначены для измерений массы отрезков стального проката различного сечения и других изделий металлургической промышленности.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель режима настройки.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Metrological relevant part |
BIL001 |
1.7b |
0x4a7F |
CRC16 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на корпусе индикатора, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Весы неавтоматического действия PS2. Руководство по эксплуатации», раздел № 6 «Эксплуатация оборудования»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия PS2
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Лист № 4 Всего листов 4 Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации в разделе 4.9 «Проверка при установке оборудования»
Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.
Изготовитель
Фирма « S A S Engineering And Planning S.R.L.», Италия Адрес: Via Alessandro Volta, 5, Suello Lecco, Italy. Тел.: + 39 (0) 31 65 55 93
e-mail: info@sas.it http://www.sas.it
Заявитель
Общество с ограниченной ответственностью «МаркетГейт» (ООО «МаркетГейт») г. Москва, Зеленоград, 2-й западный проезд, д.1, стр.1
Тел.: (495) 540-48-02 e-mail: Office@Market-Gate.ru www.Market-Gate.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
e-mail: office@vniims.ru, www.vniims.ru
Весы состоят из следующих основных частей: грузоприемного устройства и индикатора.
Грузоприемное устройство (далее — ГПУ) представляет собой сборную конструкцию, основу которой составляет металлическая платформа, опирающаяся на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчика). На платформе закреплены поперечные перекладины поверхность которых покрыта резиновым защитным материалом для предотвращения повреждения поверхности взвешиваемого груза.
В весах используются датчики весоизмерительные BILANCIAI GROUP NTI, модификация NTI-C3 (Госреестр № 54393-13), и индикаторы весоизмерительные D400, D410, D800, модификация D410 (далее — индикатор) (Госреестр № 54402-13).
Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикатора на рисунке 2.
Вид спереди
В |
Вид сверху
Рисунок 1 — Общий вид ГПУ весов

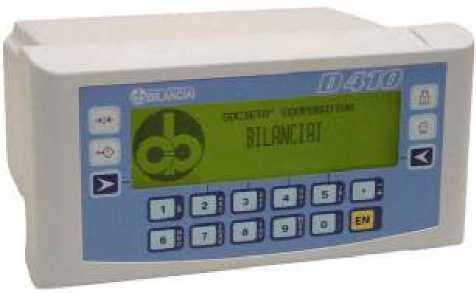

Рисунок 2 — Общий вид индикатора
Лист № 2 Всего листов 4 Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на цифровой дисплей индикатора.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
-
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
-
- устройство выборки массы тары (Т.2.7.4);
-
- устройство предварительного задания значения массы тары (Т.2.7.5);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- суммирование;
-
- счетный режим.
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e, наносятся на маркировочную табличку, закрепляемую на индикаторе и/или ГПУ весов.
Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS485, RS-422.

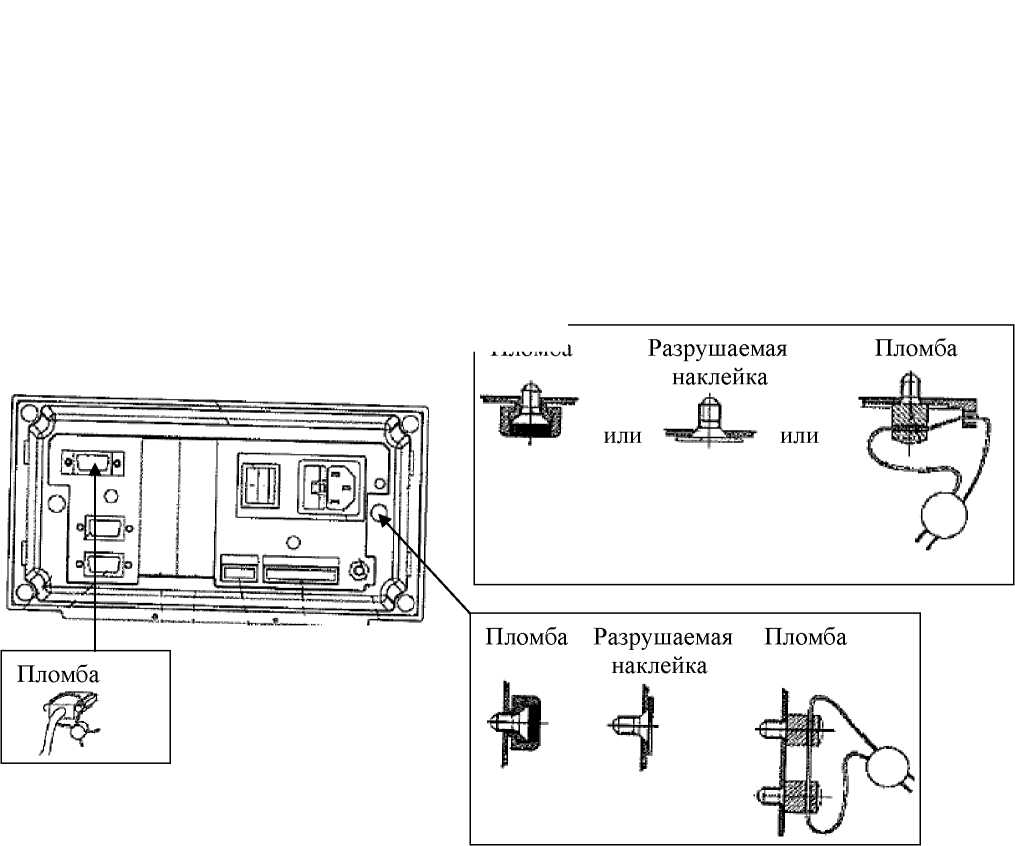

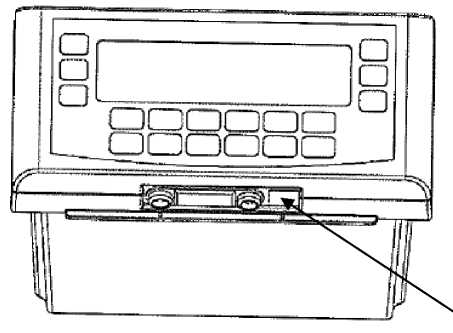

Знак поверки наносится на корпус индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Пломба
Пломба
Рисунок 3 — Схема пломбировки весов
Лист № 3 Всего листов 4
Весы .......................................................................................................................................1 шт.
Руководство по эксплуатации............................................................................................1 экз.
приведены в таблице 2. Таблица 2 - весов
Характеристика |
Значение |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
Максимальная нагрузка (Мах), кг |
3000 |
Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, кг |
1 |
Число поверочных интервалов (n) |
3000 |
Диапазон уравновешивания тары |
100% Max |
Диапазон температуры (п. 3.9.2.1 ГОСТ OIML R 76-1-2011), оС |
от - 10 до +40 |
Параметры электропитания от сети переменного тока: напряжение, В |
220 +10% 220 -15% |
частота, Гц |
50±1 |
