Номер по Госреестру СИ: 58399-14
58399-14 Весы автомобильные тензометрические
(ЭВА)
Назначение средства измерений:
Весы автомобильные тензометрические ЭВА предназначены для статического измерения массы гружёного и порожнего автомобильного транспорта.
Внешний вид.
Весы автомобильные тензометрические
Рисунок № 1
Внешний вид.
Весы автомобильные тензометрические
Рисунок № 2
Внешний вид.
Весы автомобильные тензометрические
Рисунок № 3
Внешний вид.
Весы автомобильные тензометрические
Рисунок № 4
Внешний вид.
Весы автомобильные тензометрические
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка для доступа к меню калибровки и административный пароль.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответству-
ет уровню «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Таблица 1.
Идентификацион ное наименование ПО |
Номер версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
ДРУгие идентификацион ные данные (если имеются) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО VT-100 |
2.03 |
Отсутствует, исполняемый код недоступен |
— |
— |
ПО A9 |
1.24 |
Отсутствует, исполняемый код недоступен |
— |
— |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства и на титульный лист Паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Описание метода прямых измерений содержится в документе «Весы автомобильные тензометрические ЭВА. Паспорт ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным тензометрическим ЭВА
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. ТУ 4274-001-57519354-2014 «Весы автомобильные тензометрические ЭВА. Технические условия».
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2 «Весы автомобильные тензометрические ЭВА. Паспорт ».
Основные средства поверки: гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009.
Изготовитель
Общество с ограниченной ответственностью «ЮгАгроСоюз» (ООО «ЮгАгроСо-юз»), г. Ростов-на-Дону.
Юридический адрес: 344018, г. Ростов-на-Дону, пер. Халтуринский 153/67.
Адрес производственной площадки: 344064, Ростов-на-Дону, ул. Вавилова, 78 Д. тел: (863)247-87-98; 234-54-00; 234-57-00; факс: (863) 242-98-10.
E-mail: uasrostov@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области» (ФБУ «Ростовский ЦСМ»).Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58.
тел.: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
E-mail: rost csm@aaanet.ru. metrcsm@aaanet.ru
Web: http://www.csm.rostov.ru
Принцип действия весов автомобильных тензометрических ЭВА (далее весов или ЭВА) основывается на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал от датчиков поступает на вторичный преобразователь (индикатор или устройство весоизмерительное), имеющий аналогово-цифровой преобразователь. В индикаторе сигнал обрабатывается, и значение массы груза отображается на цифровом табло.
Конструктивно весы состоят из грузоприемного устройства с датчиками весоизмерительными тензорезисторными Single shear beam, Dual shear beam, S beam, Column (Госре-естр № 55371-13), «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР и устройства весоизмерительного VT-100 «Vishay Celtron (TIANJIN) Ltd.», Китай или весоизмерительного индикатора A9 «Shanghai Yaohua Weighing System Co., Ltd», Китай (индикатора).
Весы автомобильные тензометрические ЭВА выпускаются в 3 модификациях, отличающихся пределами взвешивания, ценой деления, габаритными размерами и количеством грузоприёмных платформ (секций) (от 2 до 4 штук) и имеют следующее обозначение:
ЭВА-[1], где:
[1] - условное обозначение максимальной нагрузки Мах:
40 - 40 тонн;
60 - 60 тонн;
80 - 80 тонн.
Внешний вид весов автомобильных тензометрических ЭВА, датчиков весоизмерительных тензорезисторных и применяемых индикаторов представлены соответственно на рисунках 1, 2 и 3.
Рисунок 1 - Внешний вид весов автомобильных тензометрических ЭВА

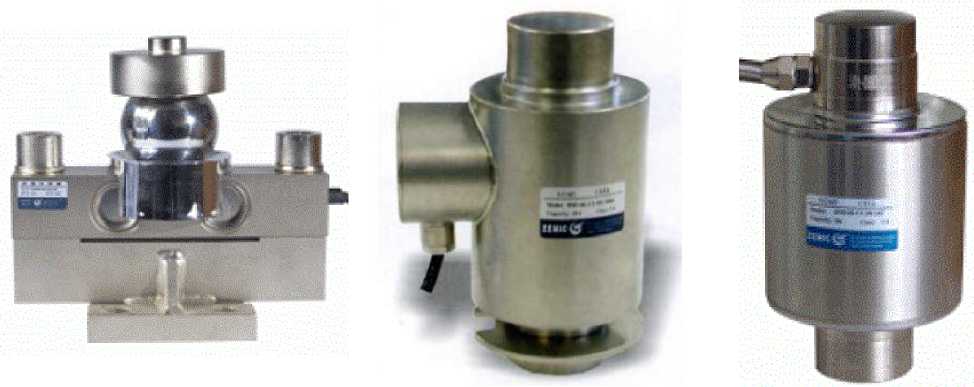

а) HM9B б) BM14K в) HM14H1
Рисунок 2 - Внешний вид датчиков весоизмерительных тензорезисторных
а) VT-100 б) A9
Рисунок 3 - Внешний вид индикаторов
Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:
- знак утверждения типа;
- обозначение весов в виде «Весы автомобильные тензометрические ЭВА»;
- класс точности весов по ГОСТ OIML R 76-1-2011 в виде «Средний (III)»;
-
- диапазон рабочих температур в виде минус 30 °С/ плюс 40 °С;
-
- заводской номер;
-
- год выпуска;
-
- наименование предприятия-изготовителя.
В основании индикатора VT-100 расположена кнопка, нажатие на которую приводит к сбросу установок настройки и калибровки прибора. Ограничение доступа к данной кнопке осуществляется пломбировкой винта с защитной металлической пластиной. Нажатие кнопки можно осуществить тонким и длинным предметом (напр. отверткой) (рис. 4.а).
кнопка уетщ&ик
гонкий длинный предмет
а) VT-100

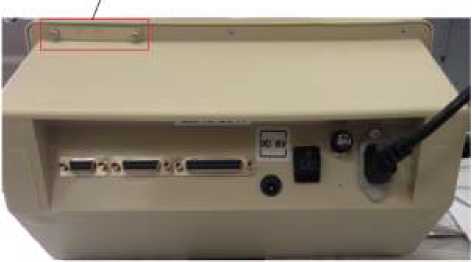

Рисунок 4 Схема пломбировки индикаторов
место 1т.:ЮМбИрОЙКИ KHj[n«fjnini)Linoi о г к рскл иг ПеЛИ
б) A9
На задней стенке индикатора A9 расположена крышка, закрывающая доступ к специальной кнопке, отвечающей за доступ к меню «калибровка». Крышка крепится на двух винтах со специальными гнездами для пломбировки, винты переплетают между собой проволокой и ставится свинцовая пломба с оттиском клейма поверителя.
Характеристики |
ЭВА-40 |
ЭВА-60 |
ЭВА-80 |
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) | ||
Максимальная нагрузка (Max), т |
40 |
60 |
80 |
Минимальная нагрузка (Min), т |
0,4 |
0,4 |
0,8 |
Поверочное деление (e), т |
0,02 |
0,02 |
0,04 |
Действительная цена деления шкалы (d), т |
0,02 |
0,02 |
0,04 |
Число поверочных делений (n), Maxi/ei |
2000 |
3000 |
2000 |
Пределы допускаемой погрешности при первичной поверке*, т: | |||
от Min до 500e включ. |
±0,01 |
±0,01 |
±0,02 |
св. 500e до 2000e включ. |
±0,02 |
±0,02 |
±0,04 |
св. 2000e до Max включ. |
±0,03 |
±0,03 |
±0,06 |
Количество весоизмерительных датчиков (N): |
6 |
8 |
10 |
Длина грузоприемного устройства (Y), м: |
12 |
18 |
24 |
Количество секций грузоприемного устройства, шт. |
2 |
3 |
4 |
Передаточное отношение (R) |
1 | ||
Диапазон первоначальной установки нуля (IZSR) |
100 % от Max | ||
Поправка на неравномерность распределения нагрузки (NUD) |
50 % от Max | ||
Предельная нагрузка (Lim), не менее |
125 % от Max | ||
Диапазон выборки массы тары (T = -...) |
от 10 до 100 % от Мах | ||
Погрешность устройства установки нуля, в поверочных делениях е |
±0,25 | ||
Реагирование (порог чувствительности), в поверочных делениях е |
1,4 | ||
Невозврат к нулю, в поверочных делениях е |
±0,5 | ||
Специальные пределы температуры для ГПУ, °С: |
от минус 30 до плюс 40 | ||
Рабочие условия эксплуатации индикаторов, °С: | |||
- A9 |
от 0 до плюс 40 | ||
- VT-100 |
от минус 10 до плюс 40 | ||
Параметры электропитания: | |||
- напряжение питания, В |
от 187 до 242 | ||
- частота питающей сети, Гц. |
от 49 до 51 | ||
Потребляемая мощность, А, не более |
15 | ||
Удаленность индикатора от грузоприемного устройства, м, не более |
100 м | ||
Вероятность безотказной работы за 1000 часов, % |
0,92 | ||
Средний срок службы, лет, не менее |
10 |
*Примечание: пределы допускаемой погрешности в эксплуатации равны удвоенному
значению пределов допускаемых погрешностей при первичной поверке.
Лист № 5 Всего листов 6
