Номер по Госреестру СИ: 58336-14
58336-14 Весы электронные
(MP6200, MP6210, MP6500, MP6510)
Назначение средства измерений:
Весы электронные МР6200, МР6210, МР6500, МР6510 (далее - весы) предназначены для статических измерений массы различных грузов.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Внешний вид.
Весы электронные
Рисунок № 5
Внешний вид.
Весы электронные
Рисунок № 6
Внешний вид.
Весы электронные
Рисунок № 7
Внешний вид.
Весы электронные
Рисунок № 8
Внешний вид.
Весы электронные
Рисунок № 9
Внешний вид.
Весы электронные
Рисунок № 10
Программное обеспечение
В весах используется встроенное в терминал программное обеспечение , которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Модель терминала |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
МХ 201, МХ 202 |
Motorola Solutions |
1.04F |
- |
- |
Идентификация программы: установить показания весов на ноль, нажать и удерживать в течение трех секунд кнопку >0<, на дисплее терминала последовательно высветятся показа -ние счетчика юстировки, число изменений параметров конфигураций, номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении фирменную наклейку, закрепленную на грузоприемной платформе, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы электронные МР6200, МР6210, МР6500, МР6510. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным МР6200, МР6210, МР6500, МР6510
-
1. ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы «MOTOROLA SOLUTIONS Inc.», США.
Всего листов 9
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Изготовитель
Фирма «MOTOROLA SOLUTIONS, Inc.», СШААдрес: One Motorola Plaza, Holtsville, NY 11742-1300, USA
E-mail: www.motorolasolutions.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.
Весы могут быть одно и двухинтервальные.
Конструктивно весы состоят из весоизмерительного устройства и терминала. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительный датчик, грузопередающие устройства.
Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа выпускается в двух вариантах исполнения (Рисунок 2). Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные 20-М30-06 или 20-М30-08 фирмы «FLINTEC GmbH», Германия.
В весах применяются терминалы MX201 и MX202 фирмы «MOTOROLA SOLUTIONS Inc.», США (Рисунок 4).
Весы оснащены интерфейсами RS232, IBM-485, USB, Control inputs, Control outputs.
Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.
Весы выпускаются следующих вариантов исполнения:
МР6200- весы одноинтервальные;
МР6210- весы одноинтервальные c дополнительным сканером;
МР6500- весы двухинтервальные;
МР6510- весы двухинтервальные c дополнительным сканером.
Весы имеют обозначение МР6ХХХ-Х
Обозначение варианта исполнения грузоприемной платформы:
M- обычная
L- удлиненная;
Обозначение типа (МР6200, МР6210, МР6500, МР6510).
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля ;
- полуавтоматическое устройство установки нуля;
- устройство слежения за нулем;
- автоматическое устройство установки нуля ;
- устройство индикации отклонения от нуля .
В весах предусмотрена защита от несанкционированного изменения установленных ре -гулировок (регулировки чувствительности (юстировки)) при помощи программного несбрасы-ваемого счетчика, показания которого меняются на единицу автоматически при каждой юстировке.
Процедура проверки показания счетчика: установить показания весов на ноль, нажать и удерживать в течение трех секунд кнопку >0<, на дисплее терминала последовательно высветятся показание счетчика юстировки, число изменений параметров конфигураций, номер версии программного обеспечения. Показания счетчика юстировки и число изменений параметров конфигураций высвечивается и на семисегментном дисплее, расположенном на весоизмерительном устройстве (Рисунок 5).

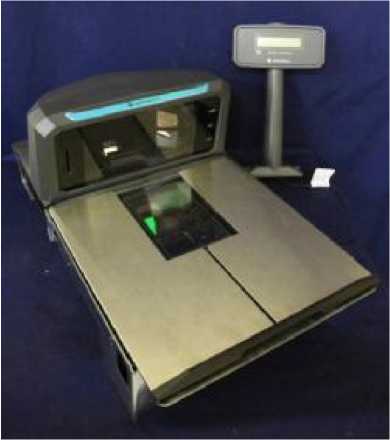

Рисунок 1 Внешний вид весов
Обычная
Удлиненная
Рисунок 2 Варианты исполнения грузоприемной платформы

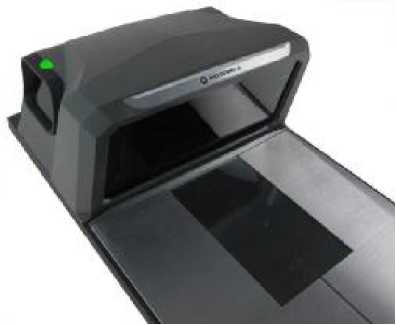

Исполнение весов МР6200, МР6500

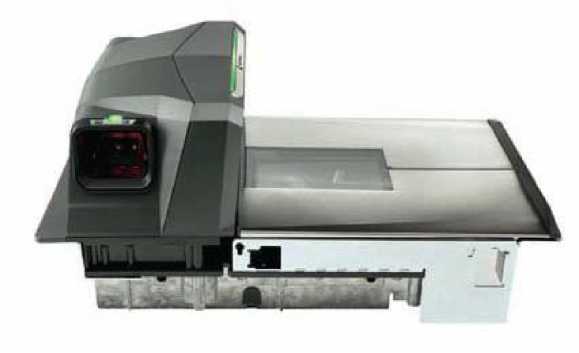

Исполнение весов МР6210, МР6510 с дополнительным сканером
Рисунок 3 Варианты исполнения весов

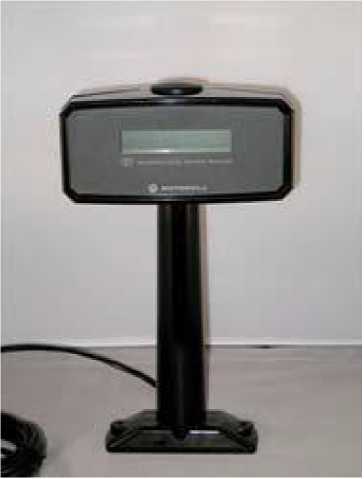

Терминал MX201

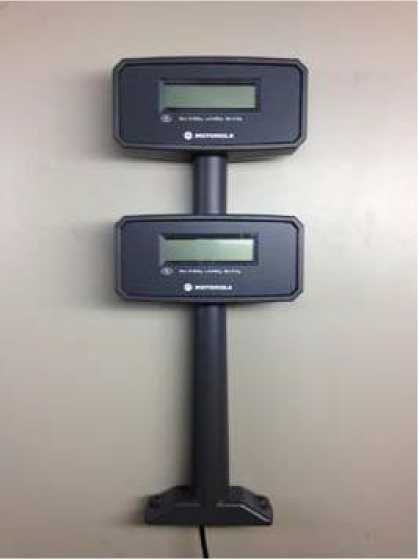

Терминал MX202
Рисунок 4 Внешний вид терминалов MX201 и MX202

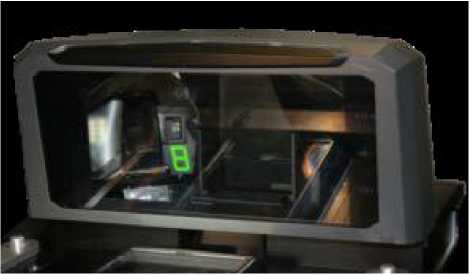

Рисунок 5 Семисегментный дисплей

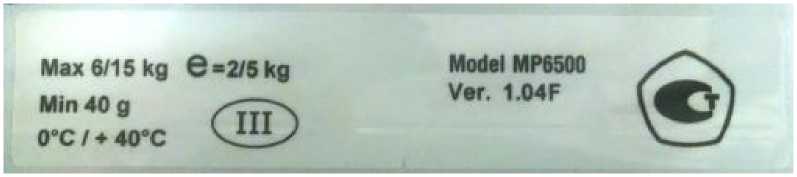

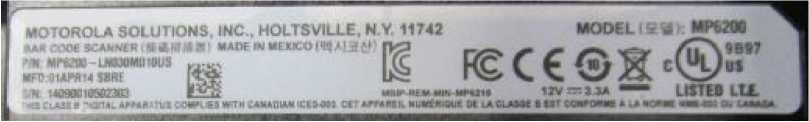

Рисунок 5 Маркировка весов электронных МР6200, МР6210, МР6500, МР6510

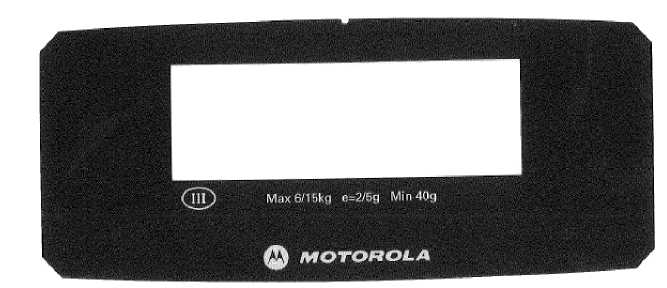

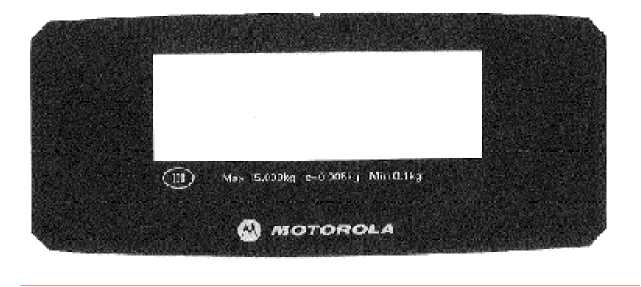

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемной платформе и лицевой панели терминала (Рисунок 5).
На фирменную наклейку, закрепленную на грузоприемной платформе, наносится следующая маркировка:
- наименование изготовителя ;
- обозначение весов;
- класс точности;
- максимальная нагрузка ( Мах , Max1, Мах2);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- серийный номер весов ;
- знак соответствия требованиям основных директив EC;
- номер версии программного обеспечения ;
- знак утверждения типа;
- год производства весов.
На фирменную наклейку, закрепленную на лицевой панели терминала, наносится следующая маркировка:
- наименование изготовителя ;
- класс точности;
- максимальная нагрузка ( Мах , Max1, Мах2);
- минимальная нагрузка (Min);
- поверочный интервал (e).
Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний
Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) для весов приведены в таблице 2.
Таблица 2
Обозначение весов |
Max, кг |
Min, кг |
Действительная цена деления (d), поверочный интервал (е), кг |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
Число поверочных интервалов (n) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
МР62ХХ-Х |
15 |
0,1 |
0,005 |
от 0,0 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. |
±2,5 ±5 ±7,5 |
3000 |
Обозначение весов, максимальная нагрузка (Мах1/Мах2), минимальная нагрузка (Min), действительная цена деления (d1/d2), поверочный интервал (е1/е2), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n1/n2) для весов приведены в таблице 3.
Таблица 3
Обозначение весов |
Мах1/ Мах2, кг |
Min, г |
Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
Число по верочных интервалов (n1/n2) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
МР65ХХ-Х |
6/15 |
0,04 |
0,002/0,005 |
от 0,00 до 1 вкл. св. 1 до 4 вкл. св. 4 до 6 вкл. св. 6 до 10 вкл. св. 10 до 15 вкл. |
-н -н -н -н |
3000/3000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Предел допускаемого размаха..................................................................... |mpe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более...........................................................................................4 % от Max
Диапазон устройства первоначальной установки нуля, не более................20 % от Max
Условия эксплуатации весов:
-
- предельные значения температуры весов (Tmin, Tmax), °С..................от минус 0 до +40
-
- относительная влажность при температуре 40 °С, %, не более
Параметры электропитания:
Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса весов приведены в таблице 4.
Таблица 4
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры весов, мм, не более |
Масса весов, кг не более | ||
Длина |
Ширина |
Высота | |||
1 |
2 |
3 |
4 |
5 |
6 |
МР62ХХ-Х |
1 |
506,9 |
292,2 |
230,1 |
8,5 |
МР65ХХ-Х |
Перечень весоизмерительных датчиков и терминалов, применяемых в весах, приведен в таблице 5.
Таблица 5
Обозначение весов |
Обозначение весоизмерительного датчика |
Обозначение индикатора |
МР62ХХ-Х |
20-M30-06 |
MX201, MX202 |
МР65ХХ-Х |
20-M30-08 |
Вероятность безотказной работы за 2000 часов, не менее........................................0,95
