Номер по Госреестру СИ: 58330-14
58330-14 Теплосчетчики
(Метран-400)
Назначение средства измерений:
Теплосчетчики Метран-400 (далее - теплосчетчики) предназначены для измерений тепловой энергии, расхода, давления, температуры, массы и объема теплоносителя в системах теплоснабжения и отдельных трубопроводах.
Внешний вид.
Теплосчетчики
Рисунок № 1
Программное обеспечение
Программное обеспечение является встроенным. Уровень защиты программного обеспечения «средний» в соответствии с Р50.2.077-2014. Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: - исполнения с ТЭКОН-19 |
ТЭКОН-19-М Т10.06.245 |
- исполнения с ТЭКОН-19Б |
ТЭКОН-19-М1 Т10.06.292 ТЭКОН-19-М1 Т10.06.292-04 ТЭКОН-19-М1 Т10.06.292-05 ТЭКОН-19-М2 Т10.06.362-05 ТЭКОН-19-11 T10.06.170 ТЭКОН-19Б-01 T10.06.204 |
- исполнения с ИМ2300 |
ТЭКОН-19Б-02 T10.06.225 IM2300 |
- исполнения с ВКТ-7 |
ВКТ-7 |
- исполнения с СПТ941 |
- |
- исполнения с СПТ944 |
- |
- исполнения с СПТ962 |
- |
- исполнения с КАРАТ-306 |
Карат-306 |
- исполнения с КАРАТ-307 |
Карат-307 |
- исполнения с КАРАТ-308 |
Карат-308 |
- исполнения с УВП-280 |
ПО |
- исполнения с ТВ 7 |
ПВ |
Идентификационные данные (признаки) |
Значение | |
Номер версии (идентификационный номер) ПО, не ниже: | ||
- исполнения с ТЭКОН-19 |
хх.04 хх.03 04.хх 05.хх 05.хх хх.03 | |
- исполнения с ТЭКОН-19Б |
02 | |
02 | ||
- исполнения с ИМ2300 |
1.7 | |
- исполнения с ВКТ-7 |
2.7 | |
- исполнения с СПТ941 |
1.0.х.х.хх | |
- исполнения с СПТ944 |
1.0.х.х.хх | |
- исполнения с СПТ962 |
01.0.х.хх | |
- исполнения с КАРАТ-306 |
6.1 | |
- исполнения с КАРАТ-307 |
7.2 | |
- исполнения с КАРАТ-308 |
8.2 | |
- исполнения с УВП-280 |
2.17 | |
- исполнения с ТВ 7 |
1.0 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам Метран-400
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ Р 8.592-2002 ГСИ. Тепловая энергия, потребленная абонентами водяных систем теплоснабжения. Типовая методика выполнения измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 года №1034
ТУ 4218-064-51453097-2014 Теплосчетчики Метран-400. Технические условия
Поверка
Поверкаосуществляется по документу МП 4218-064-2014 «Теплосчетчики Метран-400. Методика поверки» с изменением №1, утвержденному ФБУ «Челябинский ЦСМ» 26.09.2017 г.
Метод поверки теплосчетчика - расчетный. Поверка средств измерений, входящих в состав теплосчетчика, осуществляется по методикам поверки на соответствующие средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799 51 52 Факс: +7 (351) 799-55 90
Web-сайт: www.metran.ru
Е-mail: info.Metran@Emerson.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон (факс): (351) 232-04-01
Е-mail: stand@chelcsm.ru
Принцип действия теплосчетчиков основан на измерении текущих значений расхода, давления, температуры и вычислении массы и объема теплоносителя, тепловой энергии измерительными каналами (далее - ИК) с отображением результатов измерений на дисплее и передачей их на персональный компьютер (далее - ПК).
Теплосчетчики соответствуют классу 2 по ГОСТ Р 51649-2014, относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (средств измерений (далее - СИ) утвержденных типов):
-
- вычислитель, в качестве которого в составе теплосчетчика может использоваться:
-
- преобразователь расчетно-измерительный ТЭКОН-19;
-
- преобразователь расчетно-измерительный ТЭКОН-19Б;
-
- теплоэнергоконтроллер ИМ2300;
-
- тепловычислитель СПТ941;
-
- тепловычислитель СПТ944;
-
- тепловычислитель СПТ962;
-
- вычислители КАРАТ;
-
- тепловычислитель ВКТ-7;
-
- вычислитель УВП-280;
-
- тепловычислитель ТВ7.
-
- измерительный преобразователь (далее - ИП) расхода с частотным или импульсным выходом, имеющий допускаемую относительную погрешность при измерении расхода жидкости в интервале ± 2 %. В ИК теплосчетчиков для измерения расхода теплоносителей используются счетчики крыльчатые сухоходные, электромагнитные и вихревые расходомеры;
-
- ИП давления с унифицированным токовым выходным сигналом 4-20 мА, имеющий допускаемую приведенную погрешность измерения давления в интервале ± 0,5 %; В ИК давления теплоносителя используются датчики избыточного давления;
-
- В ИК температуры теплоносителя применяются платиновые термопреобразователи сопротивления класса допуска А, В по ГОСТ 6651-2009 и комплект термопреобразователей сопротивления платиновый с относительной максимальной допускаемой погрешностью разности температур ± (0,5+3-Atmin/At),
где Atmin, At - значения наименьшей разности температур и разности температур
соответственно, °С.
Типы ИП представлены в таблице 1.
Таблица 1 - Типы измерительных преобразователей
Тип средства измерений |
Регистрационный номер в ФИФ | |
ИП расхода |
Преобразователи расхода вихреакустические Метран-300ПР |
16098-09 |
Преобразователи расхода вихреакустические Метран-320 |
24318-03 | |
Расходомеры элетромагнитные Метран-370 |
32246-08 | |
Расходомеры вихревые Rosemount 8600D |
50172-12 | |
Расходомеры электромагнитные 8700 |
14660-12, 64612-16 | |
Расходомеры электромагнитные Rosemount 8750 |
60073-15 | |
Расходомеры-счетчики вихревые 8800 |
14663-12, 64613-16 | |
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН |
61402-15 | |
Счетчики холодной и горячей воды ВСКМ 90 |
32539-11 | |
ИП температуры |
Термопреобразователи сопротивления и Комплекты термопреобразователей сопротивления Метран-2000 |
38550-13 |
Комплекты термопреобразователей сопротивления платиновых ТСПТК |
21839-12 | |
Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 | |
Комплекты термопреобразователей сопротивления платиновых КТСП-Н |
38878-17 | |
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В |
24204-03 | |
Комплекты термометров сопротивления платиновых КТСП |
45368-10 | |
Комплекты термопреобразователей сопротивления КДТС |
56651-14 | |
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 | |
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 | |
ИП давления |
Датчики давления Метран-150 |
32854-13 |
Датчики давления Метран-55 |
18375-08 | |
Датчики давления Метран-75 |
48186-11 | |
Датчики давления СДВ |
28313-11 |
Теплосчетчики обеспечивают связь с ПК для конфигурирования и передачи измеренных параметров через встроенный цифровой интерфейс (CAN-BUS, RS485, RS232 или USB), а так же по каналам связи (Ethernet, GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры и коммуникационное оборудование каналов связи.
Во время работы теплосчетчики проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и массы теплоносителя, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде почасовых, суточных и месячных архивов.

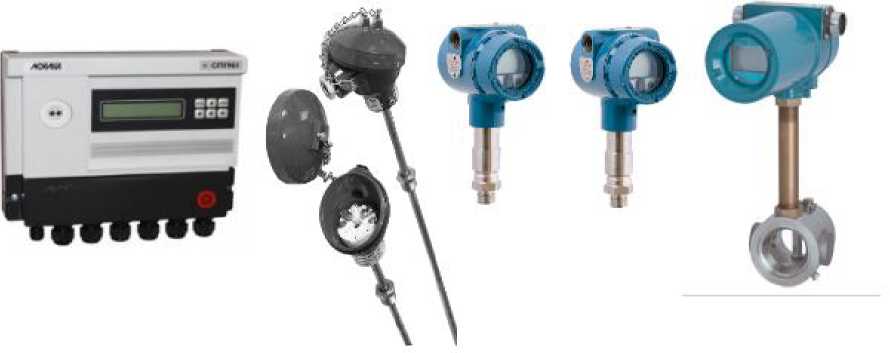

Внешний вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Внешний вид теплосчетчиков Метран-400
Таблица 5 -
Наименование |
Обозначение |
Количество |
Примечание |
Теплосчетчик |
Метран-400 |
1шт. |
Состав согласно заказу |
Руководство по эксплуатации |
13.5317.000.00 РЭ |
1 экз | |
Паспорт |
13.5317.000.00 ПС |
1 экз | |
Методика поверки |
МП 4218-064-2014 с изменением № 1 |
1 экз | |
Эксплуатационная документация на ИП и вычислитель |
- |
Поставляется в составе комплекта поставки ИП и вычислителя | |
Комплект монтажных частей для ИП |
- |
В соответствии с заказом |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений * : - тепловой энергии, Гкал |
от 0,01 до 9408 |
- массы теплоносителя, т |
от 0,01 до 9408 |
- объема теплоносителя, м3 |
от 0,01 до 9408 |
- объемного расхода, м3/ч |
от 0,0004 до 48000 |
- массового расхода, т/ч |
от 0,0004 до 48000 |
- избыточного давления, МПа |
от 0,1 до 2,5 |
- температуры,°С |
от 1 до 180 |
- разности температур,°С |
от 3 до 175 |
Пределы допускаемой относительной погрешности ИК массы (объема) жидкости в диапазоне от 4 % до 100 %, % |
±2,3 |
Пределы допускаемой относительной погрешности ИК объемного (массового) расхода в диапазоне от 4 % до 100 %, % |
±2,3 |
Пределы допускаемой абсолютной погрешности ИК температуры, °С |
±(0,6+0,0044) |
Пределы допускаемой абсолютной погрешности ИК разности температуры для разности температур: - от 3 °С до 20 °С, включительно, °С |
±0,3 |
- от 20 °С до 145 °С, включительно,°С |
±0,9 |
- от 145 °С до 175 °С, °С |
±1,1 |
Пределы допускаемой приведенной основной погрешности ИК избыточного давления, % |
±0,7 |
Пределы допускаемой относительной погрешности ИК тепловой энергии, % |
±(3+4- AtH/ At+0,02 •GB/ G) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 |
*Указаны граничные значения. В зависимости от комплектности возможны вариации внутри диапазона. Примечание - t, At, Ata - значения температуры, разности температур и наименьшей разности температур соответственно, измеряемые теплосчётчиком, °С G,GB - значения измеряемого расхода и его наибольшее значение, м3/ч |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура окружающей среды, °С |
Согласно эксплуатационной документации на ИП и вычислитель теплосчетчика. |
Относительная влажность окружающей среды, при t = 35 °С, % | |
Степень защищенности от воздействия окружающей среды (пыли и воды) | |
Средний срок службы, лет, не менее |
12 |
Средняя наработка на отказ, ч, не менее |
50000 |
