Номер по Госреестру СИ: 58050-14
58050-14 Устройства весоизмерительные автоматические
(CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL)
Назначение средства измерений:
Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL (далее — АВУ) предназначены для измерений массы, сортировки, и/или маркировки фасованных товаров.
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 1
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 2
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 3
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 4
Внешний вид.
Устройства весоизмерительные автоматические

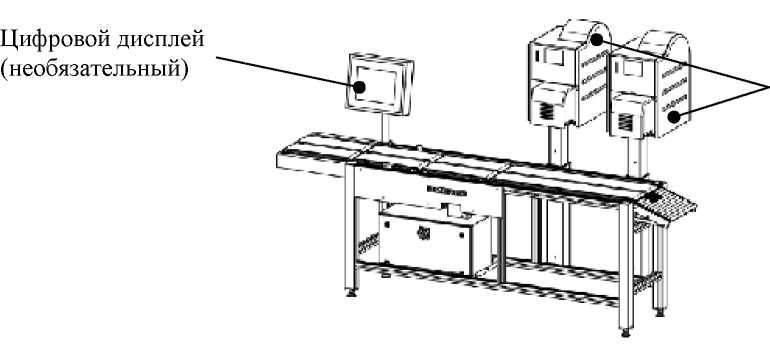

Рисунок № 5
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 6
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 7
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 8
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 9
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
а) после запуска ПО проводится проверка его целостности
б) автоматическим вычислением контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением;
в) если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий, хранящимся в энергонезависимой памяти.
Доступ к параметрам юстировки и настройки осуществляется с использованием пароля.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню воздействий «С» по МИ 3286-2010. Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши или вызову из меню.
Таблица 1 — Идентификационные данные ПО
Модификация |
Наимено вание программного обеспечения |
Идентификационное наименование программного обеспечения |
CWE (CWEMAXX), CWD, (CWDMAXX, CW Dry), MR8, CWF (CWFMAXX), GLM-E, GLM-I, (GLM-E MAXX, (GLM-I MAXX) |
— |
— |
WM-CWL (WM-cwlmaxx wm-CWLmaxx Flex, CWL) |
— |
— |
Примечание: «хх» - изменяемый индекс номера метрологические параметры АВУ |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
e:002, е:003, e:004, или e:05167 |
— |
— |
ECn.01.xx |
— |
— |
ECn.02.xx |
— | |
ECn.03.xx |
— | |
ECn.04.xx |
— | |
emn.01.xx |
— | |
версии ПО, не оказывающий влияния на |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в документах:
- раздел 9 документа «Руководство по эксплуатации: весоизмерительные автоматические CWE/CWD/CWF/ MR8»;
-
- раздел 9 документа «Руководство по
весоизмерительные автоматические GLM-I»;
-
- раздел 9 документа «Руководство по
весоизмерительные автоматические GLM-E»;
-
- разделе 5 документа «Руководство по
весоизмерительные автоматические WM-CWL».
Устройства
Устройства
Устройства
Устройства
эксплуатации:
эксплуатации:
эксплуатации:
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL
-
1. ГОСТ Р 54796—2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 58050-14 «Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL. Методика поверки», утвержденному ФГУП «ВНИИМС » 07 марта 2014 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в:
- разделе 4.3.2. документа «Руководство по весоизмерительные автоматические CWE/CWD/CWF/ MR8»;
по
эксплуатации:
Устройства
-
- разделе 4.4. документа «Руководство весоизмерительные автоматические GLM-I»;
-
- разделе 4.2.1. документа «Руководство весоизмерительные автоматические GLM-E»;
-
- разделе 5.3.6 документа «Руководство весоизмерительные автоматические WM-CWL»;
Основные средства поверки:
по
по
эксплуатации:
эксплуатации:
эксплуатации:
Устройства
Устройства
Устройства
-
- гири, соответствующие классу точности F1, F2 или М1 по ГОСТ OIML R 111-1—2009.
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемого отклонения среднего значения погрешности поверяемого устройства.
Изготовитель
«Bizerba GmbH&Co. KG», Германия.Wilhelm-Krautstr. 65, 72336 Balingen, Germany.
Tel. +49 7433 12-2453.
Заявитель
Общество с ограниченной ответственностью «БИЦЕРБА РУС»
(ООО «БИЦЕРБА РУС»), г. Москва.
Юридический адрес: 107113, г. Москва, ул. 3-я Рыбинская, д. 18, стр. 22.
Фактический адрес: 107113, г. Москва, ул. 3-я Рыбинская, д. 18, стр. 22. тел.: (499) 2700963, факс: (499) 2700968.
e-mail: igor.kochanov@bizerba.com.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
-
- одно или более грузоприемных устройств, далее — ГПУ, включающее в себя весоизмерительные датчики;
-
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
-
- два или более ленточных и/или роликовых грузовых конвейера;
-
- одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объединены с ГПУ во взвешивающий модуль;
-
- индикатор или терминал с цифровым дисплеем и клавиатурой оператора.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.
Модификации АВУ представляют собой исполнения, различные по составу модулей и их компоновке.
Примеры внешнего вида различных исполнений АВУ показаны на рисунках 1 - 13.

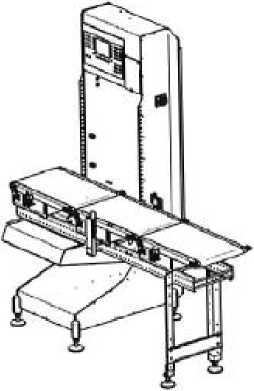

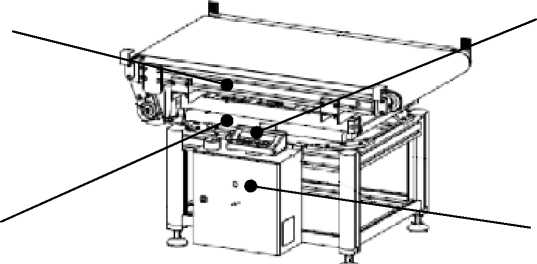

Рисунок 1 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 (стандартное исполнение)
Блок управления (БУ), включающий электронные устройства АВУ и схемы коммутации цепей питания

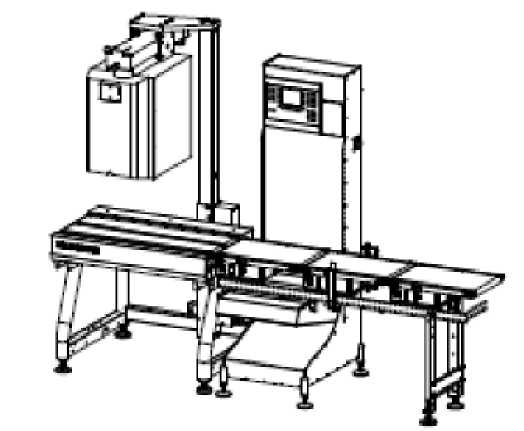

Рисунок 2 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 с раздельным расположением измерительной конвейерной линии

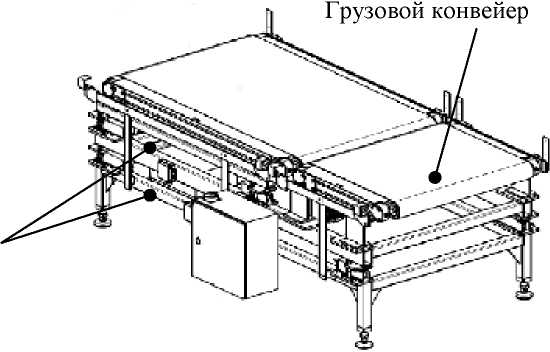

Рисунок 3 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 с двумя измерительными линиями
Рисунок 4 — Устройства весоизмерительные автоматические GLM-E с одним печатающим устройством
Рисунок 5 — Устройства весоизмерительные автоматические GLM-E с двумя печатающими устройствами и цифровым дисплеем
Печатающее устройство (принтер)
Рисунок 6 — Устройства весоизмерительные автоматические GLM-E без грузовых конвейеров
Печатающее устройство (принтер)
Печатающее устройство (принтер)
Печатающее устройство (принтер)

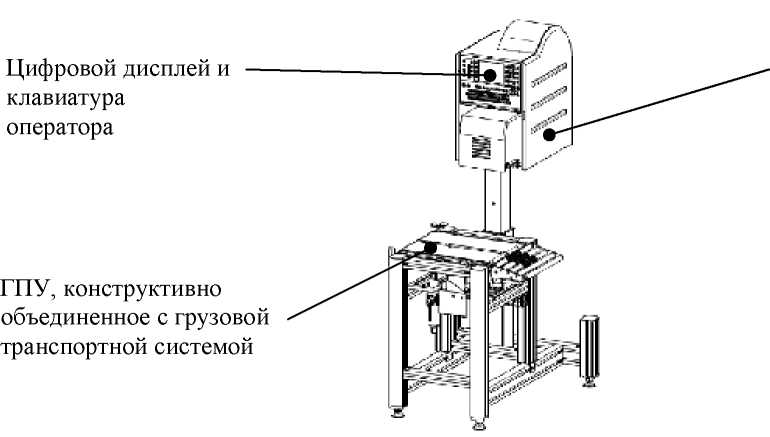

Рисунок 7 — Устройства весоизмерительные автоматические GLM-E с ГПУ без грузовой транспортной системы и грузовых конвейеров: отдельно стоящие (слева и в центре), в составе упаковочной машины (справа)

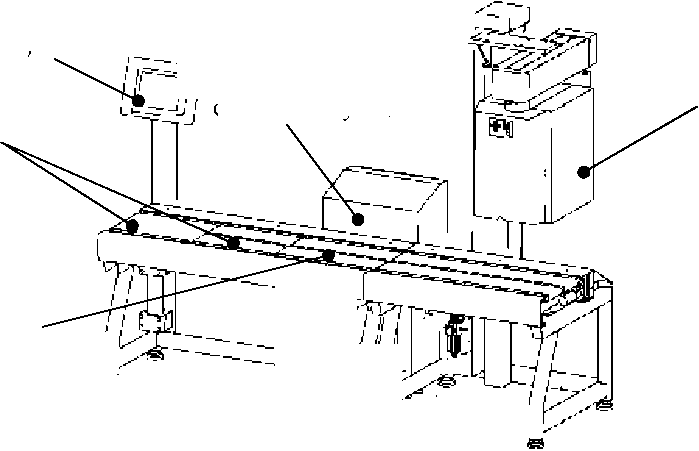

Рисунок 8 — Устройства весоизмерительные автоматические GLM-I с устройством этикетирования массы и стоимости взвешенного изделия (слева) и без него (справа)
Блок управления, включающий электронные устройства АВУ и схемы коммутации
Цифровой дисплей
(необязательный)
Ленточные
грузовые конвейеры
Печатающее устройство (принтер)

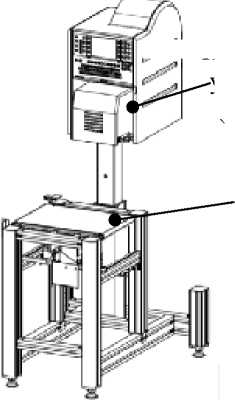

Рисунок 9 — Устройства весоизмерительные автоматические GLM-I
ГПУ, конструктивно объединенное с грузовой транспортной системой
с устройством
этикетирования массы и стоимости взвешенного изделия
Грузовая транспортная система
ГП
Терминал
Блок управления, включающий устройство обработки аналоговых данных и схемы коммутации цепей питания

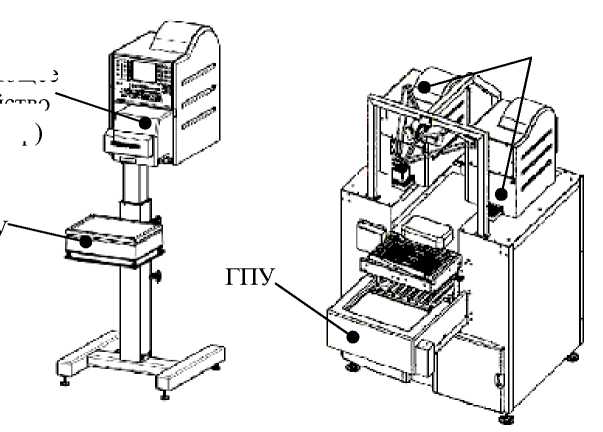

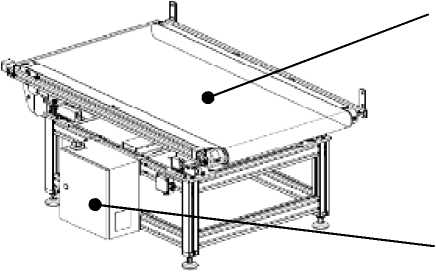

Рисунок 10 — Устройства весоизмерительные автоматические WM-CWL с ГПУ и грузовой транспортной системой, представляющими собой отдельные узлы

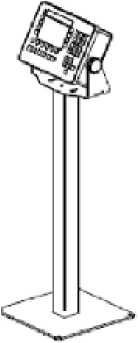

Терминал
Блок управления, включающий устройство обработки аналоговых данных и схемы коммутации цепей питания
ГПУ, конструктивно объединенное с грузовой транспортной системой
Рисунок 11 — Устройства весоизмерительные автоматические WM-CWL с терминалом на стойке и ГПУ, конструктивно объединенном с грузовой транспортной системой (исполнение LE-D)

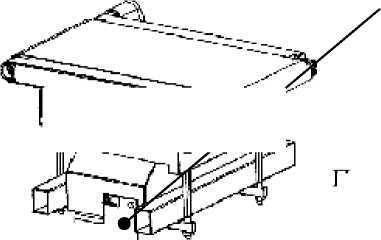

Два ГПУ расположенные одно на другом.
Расположенное сверху ГПУ конструктивно объединено с грузовой транспортной системой и наряду с грузовым конвейером опирается на общее для всей конструкции ГПУ, расположенное внизу
Рисунок 12 — Устройства весоизмерительные автоматические WM-CWL (исполнение LED) с двумя ГПУ
ГПУ
ГПУ
ГПУ

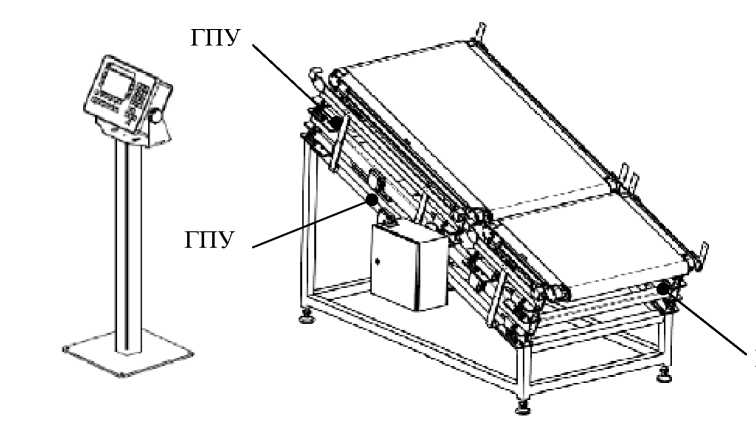

Рисунок 13 — Устройства весоизмерительные автоматические WM-CWL (исполнение LE
D) с тремя ГПУ, расположенными под наклоном
Лист 6 Всего листов 19 Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических, вибрационных, или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки. При оснащении АВУ дисплеем измеренные значения выводятся на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.
АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):
-
- весы статического взвешивания (3.3.4.5);
-
- весы динамического взвешивания (3.3.4.6);
-
- многоинтервальные АВУ (3.3.3.4);
-
- отсчетное устройство с расширением (3.2.9.2, 5.4.2);
-
- устройство обнаружения случайной поломки или разрегулирования (5.2.2);
-
- динамическая регулировка (5.2.3);
-
- полуавтоматическое устройство установки нуля (3.2.10.10);
-
- автоматическое устройство установки нуля (3.2.10.11);
-
- устройство первоначальной установки нуля (3.2.10.12);
-
- устройство слежения за нулем (3.2.10.13);
-
- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);
-
- устройство предварительного задания (выборки) массы тары (3.2.10.17);
-
- запоминающие устройства для хранения параметров юстировки и настройки;
-
- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.
Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), диапазона уравновешивания тары, указываются на маркировочной табличке АВУ, а также отображается на дисплее.
Пример маркировочной таблички приведен на рисунке 14.
ИН.Ди1лТСР
ИН ЖАТО2'
v т.н: CM.MHiM.fflTGF' Sortwar» ID: Сц I1W<ATCP PlWLVTlflt- рГййЗиГй ЙОО kPfl trc - 4П’е
400 В JhW+W С0 ГЦ 2 4 А
BIZH1BA GmbH Л Со. КВ 7i33« Во№Вал
Рисунок 14 — Пример маркировочной таблички
Модификации CWE, CWEMAXX, CWD, CWDMAXX, CWF, CWFMAXX, MR8 являются устройствами сортировки по массе. Отличаются степенью защиты, обеспечиваемой оболочками: CWE, CWEMAXX, MR8, CWF, CWFMAXX — для использования во влажных помещениях; CWD (также обозначается как CWE Dry) CWEMAXX — для использования в сухих помещениях. Числовой индекс в обозначении модификации — условное обозначение максимальной нагрузки в граммах: 1500, 3000, 6000, 15000.
Модификации GLM-E, GLM-EMAXX, GLM-IMAXX GLM-I Evo являются устройствами для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Числовой индекс в обозначении указывает на максимальную производительность устройств этикетирования в минуту: 20; 30; 40; 50; 70; 100; 150; 170. После числового индекса в обозначении указывается число и расположение печатающих устройств (принтеров), например, 2Т — два принтера для нанесения этикеток сверху, 1В — один принтер для нанесения этикеток снизу.
Модификации WM-CWL (также обозначается как CWL), WM-CWLMAXX (также обозначается как CWLMAXX) являются устройства для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Имеют исполнения с ГПУ, выполненном в виде отдельной платформы, сверху которой устанавливается грузовая транспортная система (дополнительно не обозначается), а также исполнение с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики (обозначается как WM-CWL LE-D). WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ. Пломбировке подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички. Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена на рисунках 15-17.
Место расположения переключателя настройки и юстировки, закрываемого
мастичной пломбой на крепежном винте и ' маркировочной табличкой

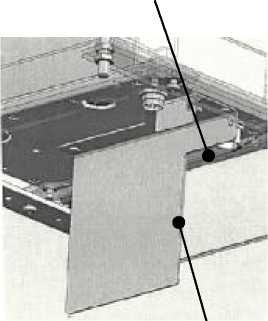

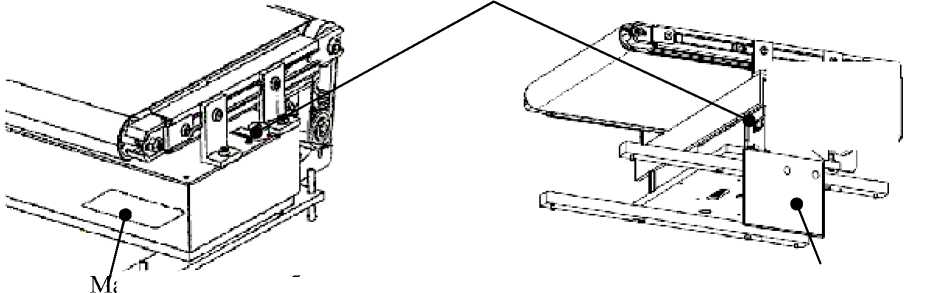

Рисунок 15 — Пример схем пломбировки ГПУ
Место расположения переключателя юстировки
|т=а___ ~ .. ' Л- | |
Игтп1~|у_ Л1 | |
Пломбировочная пластина с мастичной пломбой на крепежном винте и маркировочной
Место расположения переключателя юстировки
Пломбировочная пластина с мастичной пломбой на крепежном винте и маркировочной табличкой
Соединительная коробка с разрушаемой наклейкой или мастичной пломбой на винте крепления ее кожуха
Разрушаемая наклейка и ли мастичная пломба винта крепления кожуха весоизмерительного датчика с маркировочной табличкой
аркировочная табличка (расположена снизу кожуха)
Маркировочная табличка (расположена снизу кожуха)

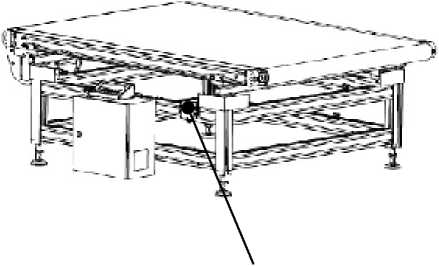

Рисунок 16 — Пример схем пломбировки ГПУ
* S' | |
. _ Г | |
.-dr | |
Окошко на
лицевой стороне корпуса для контроля состояния пломбы
Опечатываемый кожух зажимов для подсоединения датчиков
Маркировочная табличка
Пломбировка перемычки, посредством которой происходит переключение в режим юстировки
Маркировочная табличка
Окно для просмотра пломбы на печатной плате
защитный кожух разъемов подключения ГПУ печатная плата

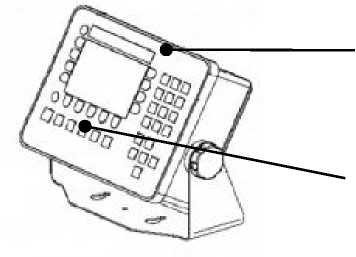

Рисунок 17 — Схема пломбировки индикаторов (терминалов)
-
1) Устройство весоизмерительное автоматическое .............................................1 шт;
-
2) Руководство по эксплуатации (РЭ)....................................................................1 экз;
-
3) Методика поверки ...............................................................................................1 экз;
-
4) Металлодетектор (по дополнительному заказу)..............................................1 шт;
-
5) Сканер штрих-кодов (по дополнительному заказу).........................................1 шт;
-
6) Устройство для сортировки и/или отбраковки груза в упаковках
(по дополнительному заказу).............................................................................................1 шт;
-
7) Дополнительный механизм подачи груза (по дополнительному заказу)......1 шт;
-
8) Сканер измерения размеров груза (по дополнительному заказу)..................1 шт;
-
9) Устройство для считывания и хранения данных
(по дополнительному заказу).............................................................................................1 шт.
Классы точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительная цена деления d (di поддиапазонов взвешивания многоинтервальных АВУ), число поверочных делений n (ni поддиапазонов взвешивания многоинтервальных АВУ), максимальная скорость взвешивания, максимальная скорость грузовой транспортной системы, диапазон взвешивания тары для различных модификаций устройств указаны в таблицах 2-16.
Таблица 2 — Многоинтервальные устройства CWE, CWF, MR8
Метрологическая характеристика |
CWE 1500 CWEMAXX 1500 CWF 1500 CWFMAXX 1500 MR8 1500 |
CWE 1500 CWEMAXX 1500 CWF 1500 CWFMAXX 1500 MR8 1500 |
CWE 3000 CWEMAXX 3000 CWF 3000 CWFMAXX 3000 MR8 3000 |
CWE 6000 CWEMAXX 6000 CWF 6000 CWFMAXX 6000 |
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
ХШ(1) |
ХШ(1) |
XIII(1) |
Максимальная нагрузка Max1/Max2, г |
600/1000 |
600/1500 |
1500/3000 |
3000/6000 |
Минимальная нагрузка Min, г |
20 |
20 |
50 |
150 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
0,2/0,5 |
0,2/0,5 |
0,5/1,0 |
1,0/2,0 |
Число поверочных делений n1/n2 |
3000/2000 |
3000/3000 |
3000/3000 |
3000/3000 |
Максимальная скорость взвешивания, нагрузок/мин |
400 |
400 |
250 |
150 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
2,833 |
2,833 |
2,000 |
2,000 |
Диапазон взвешивания тары, г |
240 |
240 |
600 |
1200 |
Таблица 3 — Многоинтервальные устройства CWE, CWD
Метрологическая характеристика |
CWE 15000 CWEMAXX 15000 CWF 15000 CWFMAXX 15000 |
CWD 1500 (CWE 1500 Dry) (CWEMAXX 1500 Dry) CWDmaxx 1500 |
CWD 1500 (CWE 1500 Dry) (CWEMAXX 1500 Dry) CWDmaxx 1500 |
CWD 3000 (CWE 3000 Dry) (CWEMAXX 3000 Dry) CWDMAXX 3000 |
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка Max1/Max2, г |
6000/15000 |
600/1000 |
600/1500 |
1500/3000 |
Минимальная нагрузка Min, г |
200 |
20 |
20 |
50 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e-=d, г |
2,0/5,0 |
0,2/0,5 |
0,2/0,5 |
0,5/1,0 |
Число поверочных делений n1/n2 |
3000/3000 |
3000/2000 |
3000/3000 |
3000/3000 |
Максимальная скорость взвешивания, нагрузок/мин |
120 |
250 |
250 |
180 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
1,500 |
1,333 |
1,333 |
1,100 |
Диапазон взвешивания тары, г |
1200 |
240 |
240 |
600 |
Таблица 4 — Метрологические характеристики многоинтервальных АВУ GLM-E
Метрологическая характеристика |
GLM-E 20 |
GLM-E 30 |
GLM-E 40 GLM-E 50 |
GLM-E 70 |
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
3000/6000 |
3000/6000 |
3000/6000 |
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
1/2 |
1/2 |
1/2 |
1/2 |
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 |
3000/3000 |
3000/3000 |
Максимальная скорость взвешивания, нагрузок/мин |
25 |
35 |
50 |
70 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,3333 |
0,5000 |
0,6667 |
0,8667 |
Диапазон взвешивания тары, г |
2400 |
2400 |
2400 |
2400 |
Таблица 5 — Метрологические характеристики многоинтервальных АВУ GLM-I
Метрологическая характеристика |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 100 GLM-I Evo 100 |
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
6000/10000 |
6000/15000 |
3000/6000 |
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
1/2 |
1/2 |
2/5 |
1/2 |
Число поверочных делений n1/n2 |
3000/3000 |
6000/5000 |
3000/3000 |
3000/3000 |
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
100 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
0,8667 |
0,8667 |
Диапазон взвешивания тары, г |
1200 |
2400 |
2400 |
1200 |
Таблица 6 — Метрологические характеристики многоинтервальных АВУ GLM-I
Метрологическая характеристика |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 150 GLM-I Evo 150 |
GLM-Imaxx 150 GLM-I Evo 150 |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max1/Max2, г |
6000/10000 |
6000/15000 |
3000/6000 |
6000/10000 |
Минимальная нагрузка Min, г |
20 |
40 |
20 |
20 |
Поверочное деление e1/e2 действительная цена деления |
1/2 |
2/5 |
1/2 |
1/2 |
Метрологическая характеристика |
GLM-IMaxx 100 GLM-I Evo 100 |
glm-iMaxx 100 GLM-I Evo 100 |
glm-iMaxx 150 GLM-I Evo 150 |
glm-iMaxx 150 GLM-I Evo 150 |
(шкалы) d1/d2, e=di, г | ||||
Число поверочных делений n1/n2 |
6000/5000 |
3000/3000 |
3000/3000 |
6000/5000 |
Максимальная скорость взвешивания, нагрузок/мин |
100 |
100 |
150 |
150 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
1,0833 |
1,0833 |
Диапазон взвешивания тары, г |
2400 |
2400 |
1200 |
2400 |
Таблица 7 — Метрологические характеристики , многоинтервальных АВУ GLM-I
Метрологическая характеристика |
GLM-IMaxx C-Wrap |
glm-iMaxx c-Wrap |
glm-iMaxx f-Wrap |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Мах1/Мах2, г |
3000/6000 |
6000/10000 |
1500/3000 |
Минимальная нагрузка Min, г |
20 |
20 |
50 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
1/2 |
1/2 |
0,5/1,0 |
Число поверочных делений n1/n2 |
3000/3000 |
6000/5000 |
3000/3000 |
Максимальная скорость взвешивания, нагрузок/мин |
120 |
120 |
120 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
0,8667 |
Диапазон взвешивания тары, г |
1200 |
2400 |
600 |
Таблица 8 — Метрологические характеристики однодиапазонных АВУ CWE/CWF, GLM-E
Метрологическая характеристика |
CWE 1500 CWF 1500 |
CWE 1500 CWF 1500 |
CWE 3000 CWF 3000 |
GLM-E 20 |
Класс точности по ГОСТ Р 547962011 |
ХШ(1) |
ХШ(1) |
ХШ(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
1500 |
1500 |
3000 |
6000 |
Минимальная нагрузка Min для класса точности Y(a), г |
- |
- |
- |
40 |
Минимальная нагрузка Min для класса точности ХШ(1), г |
50 |
150 |
150 |
50 |
Поверочное деление е, г |
0,5 |
1 |
1 |
2 |
Действительная цена деления (шкалы) d, г |
0,5 |
0,1 |
0,1 |
2 |
Число поверочных делений n |
3000 |
1500 |
3000 |
3000 |
Максимальная скорость взвешивания, нагрузок/мин |
400 |
400 |
250 |
25 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
2,833 |
2,833 |
2,000 |
0,3333 |
Диапазон взвешивания тары, г |
600 |
600 |
1200 |
2400 |
Таблица 9 — Метрологические характеристики однодиапазонных АВУ GLM-E | ||||
Метрологическая характеристика |
GLM-E 30 |
GLM-E 40 GLM-E 50 |
GLM-E 40 GLM-E 50 |
GLM-E 40 GLM-E 50 |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
6000 |
6000 |
6000 |
12000 |
Минимальная нагрузка Min, г |
40 |
40 |
20 |
40 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
2 |
2 |
1 |
2 |
Число поверочных делений n |
3000 |
3000 |
6000 |
6000 |
Максимальная скорость взвешивания, нагрузок/мин |
35 |
50 |
50 |
50 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,5000 |
0,6667 |
0,6667 |
0,6667 |
Диапазон взвешивания тары, г |
2400 |
2400 |
2400 |
4800 |
Таблица 10 — Метрологические характеристики однодиапазонных АВУ GLM-E, GLM-I
Метрологическая характеристика |
GLM-E 70 |
GLM-E 70 |
GLM-E 70 |
GLM-Imaxx 40 |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
6000 |
6000 |
12000 |
15000 |
Минимальная нагрузка Min, г |
40 |
20 |
40 |
100 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
2 |
1 |
2 |
5 |
Число поверочных делений n |
3000 |
6000 |
6000 |
3000 |
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
55 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
0,8667 |
0,8333 |
Диапазон взвешивания тары, г |
2400 |
2400 |
4800 |
6000 |
Таблица 11 — Метрологические характеристики однодиапазонных АВУ, GLM-I
Метрологическая характеристика |
GLM-Imaxx 40 |
GLM-Imaxx 40 |
GLM-Imaxx 40 |
GLM-Imaxx 40 |
Класс точности по ГОСТ Р 547962011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
30000 |
30000 |
60000 |
60000 |
Минимальная нагрузка Min, г |
200 |
100 |
3000 |
3000 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
10 |
5 |
20 |
10 |
Число поверочных делений n |
3000 |
6000 |
3000 |
6000 |
Максимальная скорость взвешивания, нагрузок/мин |
55 |
55 |
55 |
55 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8333 |
0,8333 |
0,8333 |
0,8333 |
Диапазон взвешивания тары, г |
12000 |
12000 |
24000 |
24000 |
Таблица 12 — Метрологические характеристики однодиапазонных АВУ, GLM-I
Метрологическая характеристика |
GLM-IMAXX 70 GLM-I Evo 70 |
glm-imaxx 70 GLM-I Evo 70 |
glm-imaxx 70 GLM-I Evo 70 |
glm-imaxx 100 GLM-I Evo 100 |
Класс точности по ГОСТ Р 547962011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
6000 |
6000 |
10000 |
6000 |
Минимальная нагрузка Min, г |
40 |
20 |
40 |
40 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
2 |
1 |
2 |
2 |
Число поверочных делений n |
3000 |
6000 |
5000 |
3000 |
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
100 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
0,8667 |
0,8667 |
Диапазон взвешивания тары, г |
2400 |
2400 |
4000 |
2400 |
Таблица 13 — Метрологические характеристики однодиапазонных АВУ GLM-I
Метрологическая характеристика |
glm-imaxx 100 GLM-I Evo 100 |
glm-imaxx 100 GLM-I Evo 100 |
glm-imaxx 150 GLM-I Evo 150 |
glm-imaxx 150 GLM-I Evo 150 |
Класс точности по ГОСТ Р 547962011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
6000 |
10000 |
6000 |
6000 |
Минимальная нагрузка Min, г |
20 |
40 |
40 |
20 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
1 |
2 |
2 |
1 |
Число поверочных делений n |
6000 |
5000 |
3000 |
6000 |
Максимальная скорость взвешивания, нагрузок/мин |
100 |
100 |
150 |
150 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
0,8667 |
1,0833 |
1,0833 |
Диапазон взвешивания тары, г |
2400 |
4000 |
2400 |
2400 |
Таблица 14 — Метрологические характеристики однодиапазонных АВУ GLM-I
Метрологическая характеристика |
glm-imaxx 150 GLM-I Evo 150 |
glm-imaxx 170 GLM-I Evo 170 |
glm-imaxx C-Wrap |
glm-imaxx C-Wrap |
Класс точности по ГОСТ Р 547962011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
10000 |
750 |
6000 |
6000 |
Минимальная нагрузка Min г |
40 |
10 |
40 |
20 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
2 |
1 |
2 |
1 |
Число поверочных делений n |
5000 |
750 |
3000 |
6000 |
Метрологическая характеристика |
GLM-IMaxx 150 GLM-I Evo 150 |
glm-iMaxx 170 GLM-I Evo 170 |
glm-iMaxx C-Wrap |
glm-iMaxx C-Wrap |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
120 |
120 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
1,0833 |
1,0833 |
0,8667 |
0,8667 |
Диапазон взвешивания тары, г |
4000 |
300 |
2400 |
2400 |
Таблица 15 — Метрологические характеристики однодиапазонных АВУ GLM-I, WM-CWL
Метрологическая характеристика |
glm-iMaxx C-Wrap |
(WM- )CWL Eco / CWL Ecoflexx |
(WM- )CWL Eco / CWL Ecoflexx |
(WM- )CWL Eco / CWL Ecoflexx |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) |
Y(a) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
10000 |
15000 |
30000 |
32000 |
Минимальная нагрузка Min для класса точности Y(a), г |
40 |
200 |
200 |
200 |
Минимальная нагрузка Min для класса точности ХШ(1), г |
2000 |
2000 |
2000 | |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
2 |
5 |
10 |
10 |
Число поверочных делений n |
5000 |
3000 |
3000 |
3200 |
Максимальная скорость взвешивания, нагрузок/мин |
120 |
100 |
100 |
100 |
Максимальная скорость грузовой транспортной системы vMax , м/с |
0,8667 |
1 |
1 |
1 |
Диапазон взвешивания тары, г |
4000 |
6000 |
12000 |
12800 |
Таблица 16 — Метрологические характеристики однодиапазонных АВУ WM-CWL
Метрологическая характеристика |
(WM- )CWL Eco / CWL Ecoflexx |
(WM-)CWL Maxxflexx |
(WM-)CWL Maxxflexx |
(WM-)CWL Maxxflexx |
Класс точности по ГОСТ Р 54796 2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
60000 |
30000 |
32000 |
60000 |
Минимальная нагрузка Min для класса точности Y(a), г |
400 |
200 |
200 |
400 |
Минимальная нагрузка Min для класса точности ХШ(1), г |
2000 |
3000 |
3000 |
3000 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
20 |
10 |
10 |
20 |
Число поверочных делений n |
3000 |
3000 |
3200 |
3000 |
Максимальная скорость взвешивания, нагрузок/мин |
100 |
150 |
150 |
150 |
Метрологическая характеристика |
(WM- )CWL Eco / CWL Ecoflexx |
(WM- )CWL Maxxflexx |
(WM- )CWL Maxxflexx |
(WM- )CWL Maxxflexx |
Максимальная скорость грузовой транспортной системы vMax , м/с |
1 |
2,7 |
2,7 |
2,7 |
Диапазон взвешивания тары, г |
24000 |
12000 |
12800 |
24000 |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации), выраженной в поверочных делениях е, для устройств класса XIII(1) для нагрузки m, выраженной в поверочных делениях е:
0 < m < 500........................................................................................................±0,5e (±1е);
500 < m < 2000.....................................................................................................±1e (±2е);
2000 < m............................................................................................................±1,5e (±3е).
Пределы допускаемого стандартного отклонения (в процентах от m или в граммах для устройств класса XIII(1) при первичной поверке (в эксплуатации) для значение массы
нагрузки m, г:
......0,48 (0,6) % ......0,24 (0,3) г; .....0,24 (0,3) %; .......0,48 (0,6) г; .....0,16 (0,2) %; .........0,8 (1,0) г; .....0,08 (0,1) %; .............8 (10) г; 0,053 (0,067) %.
m < 50....................
50 < m < 100..........
100 < m < 200........
200 < m < 300........
300 < m < 500........
500 < m < 1000......
1000 < m < 10000..
10000 < m < 15000
15000 < m .............
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) выраженной в поверочных делениях е, для устройств KnaccaY(a) при нагрузке т, выраженной в поверочных делениях е:
0 < m < 500.....................................................................................................±0,5e (±1,5е);
500 < m < 2000...............................................................................................±1,5e (±2,5е);
2000 < m < 2000.............................................................................................±2,0e (±3,5е).
Диапазон рабочих температур (п.4.9.1.1 ГОСТ Р 54796-2011), оС:...............
от 0 до плюс 40.
Параметры электропитания от сети переменного тока:
фазное напряжение, В ................................................................................ от 187 до 242;
частота, Гц ..................................................................................................................5 0± 1 .
