Номер по Госреестру СИ: 57832-14
57832-14 Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS
(АвтоГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL)
Назначение средства измерений:
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ-GSMT, АвтоГРАФ-GSM/SL (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и выдачи шкалы времени (ШВ), синхронизированной с ШВ UTC(SU).
Внешний вид.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS
Рисунок № 1
Внешний вид.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) «AGTK» предназначено для управления режимами работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений. Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
AGTK |
не ниже 11.35 |
a81d |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится в верхнем левом углу руководства по эксплуатации «Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-
GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL. Руководство по эксплуатации» типографским или компьютерным способом, на корпус аппаратуры в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, AbtoITA<I>-GSM+. АвтоГРАФ-GSM/SL
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии документом 651-14-02 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS Авто-ГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.
Основные средства поверки:
-
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования без-запросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с;
-
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± Г10-6.
Изготовитель
Общество с ограниченной ответственностью «Техноком».
454016, г. Челябинск, ул. Братьев Кашириных, д.65, ИНН 7453005641.
Тел. +7(351) 211-30-40
Факс +7(351) 211-30-40 доб. 104
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-63, факс: (495) 660-00-92
E-mail: office@vniiftri.ru
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передачи данных о транспортном средстве коммуникационному серверу для дальнейшей передачи и обработки в диспетчерских центрах, подстройке секундной метки времени (PPS) к ШВ UTC(SU).
Конструктивно аппаратура представляет собой корпус с входными и выходными разъемами. Аппаратура оснащена навигационным модулем для работы со спутниковыми сигналами систем ГЛОНАСС и GPS. К входным разъемам подключаются антенный блок аппаратуры навигационной, антенный блок GSM-модема, цифровые и аналоговые датчики, к выходным разъемам - ПЭВМ с программным обеспечением (при необходимости). Аппаратура выпускается в трех вариантах исполнения: «АвтоГРАФ-GSM», «АвтоГРАФ-GSMT», «АвтоГРАФ-GSM/SL». Варианты исполнения отличаются количеством входов для подключения цифровых и аналоговых датчиков, габаритными размерами.
Обмен данными с аппаратурой осуществляется в соответствии с протоколом GSM.
Внешний вид аппаратуры в различных вариантах исполнения приведен на рисунках 1-3.
СВЯЗЬ
GPS/ГЛОНАСС
место пломбировки
место нанесения знака утверждения типа
ТехноКом
оетпи .мониторинг* транспорта Гглойдсс<^^
Рисунок 1. - Внешний вид аппаратуры АвтоГРАФ-GSM
место нанесения знака утверждения типа
связь
GPS I ГЛОНАСС
место пломбировки
место нанесения
знака
утверждения типа
Ц ТехноКом
СИСТЕМА МОНИТОРИНГА ТРАНСПОРТА [ГЛОНАСС Д
JPS

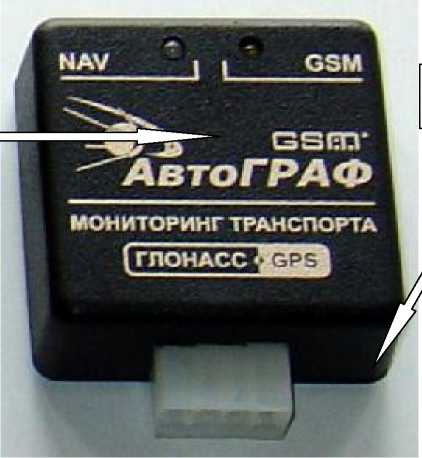

Рисунок 2. - Внешний вид аппаратуры АвтоГРАФ-GSM+
место пломбировки
Рисунок 3. - Внешний вид аппаратуры АвтоГРАФ-GSM/SL
Комплект поставки аппаратуры приведен в таблице 3. Таблица 3
Аппаратура навигационная потребителей глобальных навигационных спутниковых си-стем ГЛОНАСС/GPS АвтоГРАФ-GSM или Ав-тоГРАФ-GSM+ или АвтоГРАФ-GSM/SL |
1 шт. (вариант исполнения по заказу) |
Антенна GPS “AGNA-G2” |
1 шт. |
Антенна GSM “AGCA-4G” |
1 шт. |
Кабель интерфейсный (основной) |
1 шт. |
Кабель интерфейсный дополнительный |
1 шт. (только с «Авто-ГРАФ-GSM», «АвтоГРАФ-GSM+») |
Кабель интерфейсный дополнительный RS-485/CAN |
1 шт. (только с «Авто-ГРАФ-GSM», «АвтоГРАФ-GSM+») |
Кабель интерфейсный дополнительный RS-485-2, RS-232, K-line |
1 шт. (только с «АвтоГРАФ-GSM+») |
Предохранитель |
1 шт. |
Комплект для подключения громкой связи |
1 шт. (только с «АвтоГРАФ-GSM+») |
Комплект эксплуатационной документации (включая методику поверки 651-14-02) |
1 экз. |
аппаратуры приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения координат в плане при работе по сигналам ГЛОНАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м |
±5,0 |
Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м |
±10,0 |
Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения скорости при работе по сигналам ГЛОНАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м/с |
± 0,1 |
Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) синхронизации шкалы времени аппаратуры со шкалой времени UTC(SU), мкс |
±1 |
Напряжение питания от сети постоянного тока, В |
от 10 до 30 |
Потребляемая мощность, Вт, не более: | |
- АвтоГРАФ-GSM |
10 |
- АвтоГРАФ-GSM+ |
10,5 |
- АвтоГРАФ-GSM/SL |
8,5 |
Габаритные размеры (длина х ширина х высота), мм, не более: | |
- АвтоГРАФ-GSM |
106x79x23 |
- АвтоГРАФ-GSM+ |
106x79x23 |
- АвтоГРАФ-GSM/SL |
65x50x20 |
Масса, кг, не более: | |
- АвтоГРАФ-GSM |
0,11 |
- АвтоГРАФ-GSM+ |
0,11 |
- АвтоГРАФ-GSM/SL |
0,05 |
Рабочие условия эксплуатации: 0 температура окружающего воздуха, С 0 |
от минус 40 до 85 |
относительная влажность (при температуре 40 С), % |
до 95 |
пониженное атмосферное давление, кПа, не менее амплитуда синусоидальной вибрации в трех плоскостях |
55 |
в диапазоне частот от 10 до 70 Гц, м/с2, не более |
40 |
амплитуда многократных ударов в трех плоскостях длительностью 10 мс, м/с2, не более |
150 |
