Номер по Госреестру СИ: 57794-14
57794-14 Система автоматизированная сейсмометрического контроля гидротехнических сооружений Камской ГЭС
(Нет данных)
Назначение средства измерений:
Система автоматизированная сейсмометрического контроля гидротехнических сооружений Камской ГЭС (далее - АССК) предназначена для регистрации сейсмических сигналов на основе измерений амплитуды сигналов напряжения переменного тока от входящих в состав систем первичных измерительных преобразователей (сейсмоприемников) с пересчетом результатов измерений в значения виброускорения.
Внешний вид.
Система автоматизированная сейсмометрического контроля гидротехнических сооружений Камской ГЭС
Рисунок № 1
Notice: Undefined offset: 1 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 2 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Таблица 1. Программное обеспечение КЦРС.
Наименование встроенного программного обеспечения |
Идентификационное наименование встроенного программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО КЦРС-03 |
B5319477 v. 5.01 |
5.01 |
B5319477 |
CRC-32 |
Таблица 2. Программное обеспечение КЦЦРС - модуля опроса устройств ввода (МОУВ) и модуля управления измерениями (МУИ).
Наименование встроенного программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО КЦЦРС-03 МОУВ |
2.3 |
95CD5708E971AE7DCF9AAEA322B13FB2 |
md5 |
ПО КЦЦРС-03 МОУВ-USB |
2.3 |
2E739F0794B9C753447D53F4A8349DF8 |
md5 |
ПО КЦЦРС-03 МУИ |
3.3 |
9211E3317902FB99EABF98E04E94964B |
md5 |
Встроенное программное обеспечение контроллеров АССК, предназначенное для опроса устройств ввода, управления измерениями, передачи и записи результатов и устанавливаемое ("прошиваемое") на контроллеры на предприятии-изготовителе в процессе изготовления, не влияет на метрологические характеристики средства измерений (метрологические характеристики АССК нормированы с учётом встроенного ПО). Процедура установки встроенного ПО с CD-диска, находящегося на хранении у ответственного специалиста предприятия-изготовителя, обеспечивает его защиту от изменений в процессе эксплуатации АССК.
Аппаратная защита от несанкционированного доступа обеспечивается применением механических замков на шкафах и корпусах компонентов системы.
Защита встроенного программного обеспечения соответствует уровню "C" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом фотопечати на таблички, установленные на боковой панели КЦРС, лицевой или боковой панели КЦЦРС, и типографским способом на титульные листы Руководства по эксплуатации 00129716.431410.017.РЭ и Формуляра 00129716.431410.017.ФО.
Сведения о методиках измерений
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 308
Сведения о методиках (методах) измерений приведены в документе " Система автоматизированная сейсмометрического контроля гидротехнических сооружений Камской ГЭС. Руководство по эксплуатации" 00129716.431410.017.РЭ
Нормативные и технические документы
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 326
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 334
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 342
Нормативные документы, устанавливающие требования к системе автоматизированной сейсмометрического контроля гидротехнических сооружений Камской ГЭС
-
1. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений перебменного электрического напряжения до 1000 В в диапазоне частот от 1 -10-2 до 2-109 Гц.
-
2. ГОСТ Р 8.800-2012 ГСИ Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1...2-104 Гц.
-
3. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверка осуществляется в соответствии с документом МП2064-0088-2014 "Система автоматизированная сейсмометриче-ского контроля гидротехнических сооружений Камской ГЭС. Методика поверки", утвержденным ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" в марте 2014 г. Перечень основных средств поверки:- вольтметр универсальный цифровой , пределы основной погрешности измерений переменного напряжения значением от 10 мВ до 700 В в диапазоне частот от 20 до 60 Гц : ± [0,4+0,1(Д-1)]%, где Д - отношение установленного предела к действительному значению измеряемой величины;
-
- вольтметр универсальный цифровой быстродействующий В7-43, пределы основной погрешности измерений переменного напряжения значением от 10 мВ до 700 В в диапазоне частот от 0,01 до 20 Гц : ± [0,5+0,2(Д-1)]% - на пределе 0,1 В; ± [0,5+0,1(Д-1)]% - на остальных пределах; Д - отношение установленного предела к действительному значению измеряемой величины;
-
- генератор сигналов низкочастотный прецизионный Г3-122, пределы основной погрешности установки частоты ± 5-10’7Гн, где Гн- номинальное значение установленной частоты;
-
- виброустановка поверочная типа ВУ-2 (рабочий эталон 2-го разряда длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90);
-
- калибратор универсальный Н4-7:
воспроизведение напряжения переменного тока, предел 0,2 В, ± (0,006%U + 0,003%Un);
предел 2 В, ± (0,005%U + 0,0005%ип); предел 20 В, ± (0,004%U + 0,0004%ип).
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
ОАО "ВНИИГ им. Б. Е. Веденеева", Адрес:195220, г. Санкт-Петербург ул. Гжатская д.21 Тел.: (812) 535-55-80, e-mail: vniig@vniig.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",Адрес:190005, г. С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
АССК состоит из комплекта первичных измерительных преобразователей (сейсмоприемников пьезоэлектрических типов А16, А17), автоматической системы обработки сейсмической информации (АСОСИ) и комплекса сейсмометрических наблюдений измерительного (КСНИ-ВНИИГ), в состав которого входит центральный пункт сбора информации (ЦПСИ) с контроллером центральным цифровой регистрирующей станции (КЦЦРС) и периферийные цифровые регистрирующие станции (ЦРС).
Принцип действия АССК основан на преобразовании первичными измерительными преобразователями (сейсмоприемниками) сейсмоколебаний в сигналы напряжения переменного тока. Эти сигналы затем преобразуются в цифровую форму в контроллерах периферийных цифровых регистрирующих станций (КЦРС) и передаются в реальном масштабе времени по мультиплексному каналу (МК) в контроллер центральный цифровой регистрирующей станции (КЦЦРС). Далее информация поступает в центральный пункт сбора информации (ЦПСИ). В КЦЦРС производится предварительная обработка сигналов и передается порциями на сервер автоматической системы обработки сейсмической информации (АСОСИ) АССК. АСОСИ анализирует сигналы, выделяет сейсмособытия и документирует их. При наличии в сейсмоприемниках встроенных интеграторов обеспечивается возможность снятия с их выходов сигналов, пропорциональных виброскорости (без нормированных метрологических характеристик).
Конструктивно центральный пункт сбора информации (ЦПСИ) размещен в металлическом шкафу напольного исполнения, снабженного механическим замком на передней дверце. Периферийные цифровые регистрирующие станции (ЦРС) размещены в металлических корпусах с передней поворотной крышкой. Для размещения
сейсмоприемников предусмотрены защитные шкафы из нержавеющей стали или пластика с дверцами, запирающимися на механические замки. Шкафы предназначены для крепления на стене либо на горизонтальной поверхности.

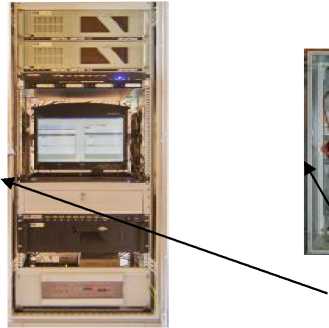

На рисунке 1 показан внешний вид ЦПСИ, ЦРС и защитного шкафа сейсмоприемника.
ЦПСИ
ЦРС
МеханичёСКие замки
Шкаф сейсмоприемника
Рисунок 1
Наименование |
Кол-во |
Комплекс сейсмометрических наблюдений измерительный (КСНИ-ВНИИГ) |
1 |
Сейсмоприемники пьезоэлектрические типов А16, А17 |
8 |
Руководство по эксплуатации 00129716.431410.017.РЭ |
1 |
Формуляр 00129716.431410.017.ФО (АССК) |
1 |
Формуляр МГФК.402152.015 ФО (сейсмоприемник) |
8 |
Методика поверки МП2064-0088-2014 |
1 |
Лист № 4 Всего листов 5
Диапазон измерений виброускорения, м^с-2, с поддиапазонами
от 0,002 до -23
(от 2 до 20>10-3 (свыше 20 до 20о)^10-3 (свыше 200 до 2000)^10-3 от 0 до 10 от 0,3 до 45
± 12
± 7
32
-
1- ый поддиапазон
-
2- ой поддиапазон
-
3- ий поддиапазон
Диапазон амплитуд выходных сигналов сейсмоприемников, В Диапазон частот выходных сигналов сейсмоприемников, Гц Пределы допускаемой приведенной погрешности измерений виброускорения, %, в поддиапазонах частот
-
1- ый поддиапазон (от 0,3 до 1 Гц)
-
2- ой поддиапазон (свыше 1 до 45 Гц) Количество аналоговых входов
Тип мультиплексного канала (МК) для связи по ГОСТ 26765.52-87
Электропитание от однофазной сети переменного тока 50 Гц:
-
- напряжение (кроме КЦРС), В 220
-
- напряжение для КЦРС, В от 85 до 256
Потребляемая АССК мощность, В-А, не более 3000
Примечание: нормирующим значением при определении
приведенной погрешности является значение верхнего предела поддиапазона измерений виброускорения.
Рабочие условия эксплуатации:
- первичных измерительных преобразователей: в соответствии с их эксплуатационной документацией;
температура окружающей среды , оС.........................................................от 5 до 35
влажность без конденсации влаги во всем диапазоне температур, %.................от 10 до 95
атмосферное давление, кПа.................................................................от 84 до 106,7
температура окружающей среды, оС..................................................от минус 40 до 50
влажность без конденсации во всем диапазоне температур, %.........................от 10 до 95
атмосферное давление, кПа.............................................................от 84,0 до 106,7
Средняя наработка на отказ, ч,
