Номер по Госреестру СИ: 57721-14
57721-14 Резервуары вертикальные стальные цилиндрические
(РВСП-10000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВСП-10000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при их хранении на территории комплекса по перегрузке сжиженных углеводородных газов в МТП «Усть-Луга».
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в документе «Государственная система обеспечения единства измерений. Масса светлых нефтепродуктов. Методика измерений массы светлых нефтепродуктов в стальных вертикальных резервуарах с понтоном РВСП ООО «СИБУР-Портэнерго» ФР.1.29.2013.16640»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000
Лист № 4
Всего листов 4
Поверка
Поверкаосуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные
цилиндрические. Методика поверки».
В перечень основного поверочного оборудования входят:
— Рулетка измерительная, 2-го класса точности, с верхним пределом измерений 10 м;
— Рулетка измерительная с грузом, 2-го класса точности, с верхним пределом измерений 20 м;
— Линейка металлическая измерительная с диапазоном измерений от 0 до 500 мм;
— Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89;
— Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ± 0,1 мм.
Изготовитель
ООО «Глазовский завод «Химмаш»,
427620, Удмуртская Республика, г. Глазов, Химмашевское шоссе, д.9,
тел.: (34141) 3-70-60, факс: (34141) 3-64-40, 5-98-50
Е-mail: office@himmash.org, commerce@himmash.org
Заявитель
ООО «СИБУР-Портэнерго»,
195027, г. Санкт-Петербург, Пискаревский пр., д. 2, корп. 3, лит. А, БЦ «Бенуа», офис 839, тел.: (812) 633-35-47, факс: (812) 633-35-48,
E-mail: office@sibur-portenergo.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Тюменский ЦСМ», 625027, г. Тюмень, ул. Минская, д. 88,
тел 3452-206295, т/факс 3452-280084,
Е-mail: mail@csm72.ru
Резервуары представляют собой вертикальные закрытые стальные цилиндрические сосуды со стационарной крышей и алюминиевым понтоном типа «Альпон» с двумя направляющими.
Резервуары оснащены световыми, замерными, монтажными люками, люками-лазами, кольцевыми лестницами, противопожарным оборудованием, приборами контроля и сигнализации, зачистными и вентиляционными патрубками, патрубками приема и раздачи, на дне предусмотрен зумпф зачистки.
На рисунках 1, 2 и 3 представлены резервуары с заводскими номерами 23983, 23984 и 23985.

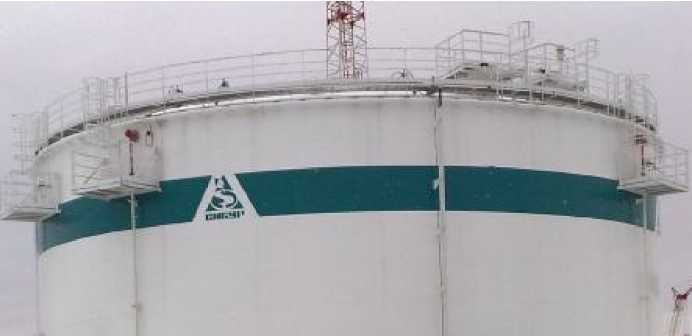

Рисунок 1 - Общий вид резервуара № 23983

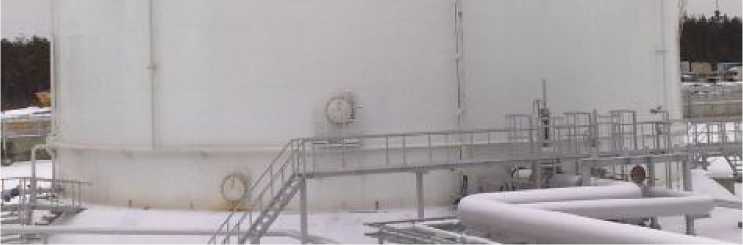

Рисунок 2 - Общий вид резервуара № 23984
Т т

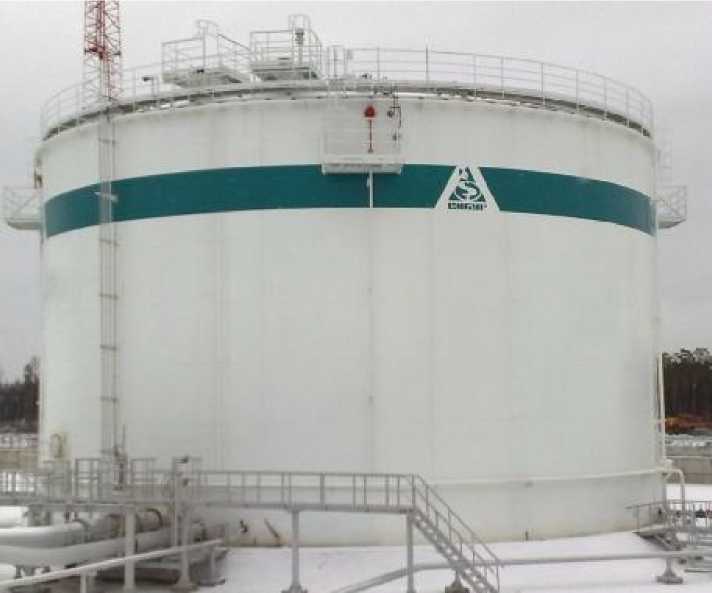

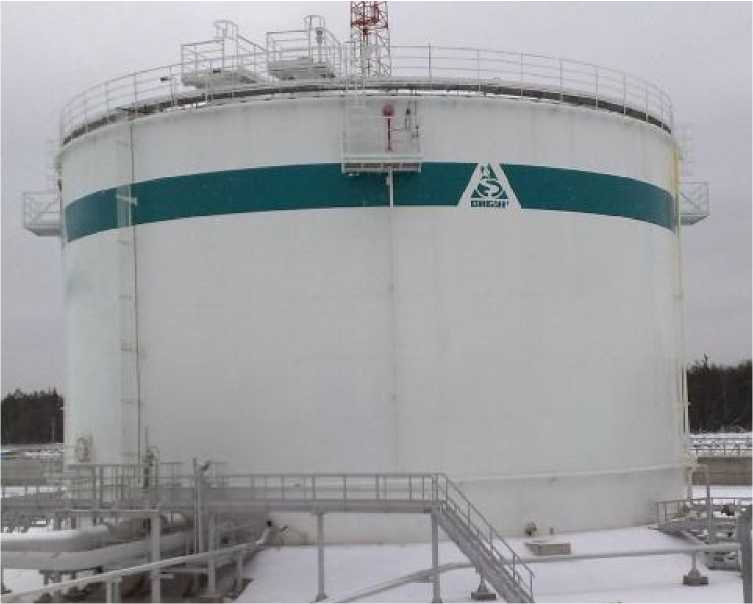

Рисунок 3 - Общий вид резервуара № 23985
Комплектность резервуаров представлена в таблице 1.
Таблица 1 - Комплектность резервуаров
Наименование |
Кол-во, экз. |
Резервуары вертикальные стальные цилиндрические РВСП-10000 |
3 |
Паспорт |
3 |
Градуировочная таблица |
3 |
Номинальная вместимость, м3
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)
Температура окружающей среды, °С
10000
± 0,1
от минус 45 до плюс 40
Лист № 3 Всего листов 4 Срок эксплуатации, лет, не менее 50
Срок службы до первого капитального ремонта, лет, не менее 20
