Номер по Госреестру СИ: 57643-14
57643-14 Преобразователи измерительные показывающие
(695FI)
Назначение средства измерений:
Преобразователи измерительные показывающие 695FI (далее по тексту -преобразователи 695FI) предназначены для дистанционного отображения текущего значения физической величины, измеряемой двухпроводным датчиком с унифицированным выходным сигналом 4-20 мА постоянного тока в системах контроля и автоматики.
Внешний вид.
Преобразователи измерительные показывающие
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом фотопечати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным показывающим 695FI
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Техническая документация завода-изготовителя ABB SPA, Италия.
Поверка
Поверкаосуществляется по документу МП 57643-14 «Преобразователи измерительные показывающие 695FI. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.
Основное средство поверки: калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12), измерение и воспроизведение силы постоянного тока в диапазоне от минус 24 до 24 мА, пределы допускаемой основной погрешности ±(0,0002^1изм. + 0,002 мА).
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-ПетербургАдрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Преобразователь 695FI состоит из разъемного цилиндрического корпуса и резьбовой крышки со смотровым окном. Внутри корпуса расположены печатные платы с электронными компонентами и вводное устройство с зажимами, к которым подсоединяются провода кабелей линии связи. Для обеспечения устойчивости к воздействию воды и пыли сочленяемые части корпуса и вводного устройства снабжены резиновыми элементами уплотнения.
Преобразователь 695FI включается в разрыв цепи питания датчика с унифицированным выходным сигналом постоянного тока 4-20 мА. Входной ток, несущий информацию о физической величине, протекает через преобразователь напряжения и образцовый измерительный резистор. Падение напряжения на резисторе, пропорциональное входному току и измеряемой физической величине, преобразуется усилителем и поступает на вход микроконтроллера. В микроконтроллере происходит преобразование входного тока в значение физической величины. Микроконтроллер управляет 5-разрядным жидкокристаллическим индикатором. Прибор преобразует входной токовый сигнал диапазона 4-20 мА в число из диапазона, определяемого пользователем, и отображает его на ЖКИ.
Характеристика изменения показаний преобразователя 695FI линейно возрастающая. Текущее значение показаний преобразователя определяется формулой:
П = Пн + (1 -1Н ) Х 'П П >
Н DI
где П - текущее значение показаний преобразователя;
I - текущее значение входного тока, мА;
1Н - нижнее предельное значение входного тока (4 мА);
AI - диапазон изменения входного тока (16 мА);
ПВ - верхнее предельное значение установленного диапазона, единиц измерения;
ПН - нижнее предельное значение установленного диапазона, единиц измерения. Общий вид преобразователя 695FI показан на рисунке 1.

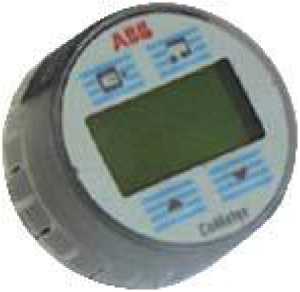

Рисунок 1 - Общий вид преобразователя 695FI.
Лист № 2 Всего листов 3
Наименование характеристики |
Значение параметра |
Диапазон изменения входного тока, мА |
от 4 до 20 |
Диапазон изменения показаний индикатора, единиц счета |
от минус 99999 до 99999 |
Максимальная допускаемая перегрузка (в течение 2-х минут), мА, не более |
110 |
Время обновления информации, с, не более |
0,7 |
Пределы допускаемой приведенной погрешности измерений, % |
±0,1 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от условий калибровки в диапазоне от минус 20 до плюс 70 °С, % |
±0,1 (на каждые 10 °С изменения температуры) |
Потребляемая мощность, Вт, не более |
0,5 |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP65 |
Рабочие условия эксплуатации:
|
от минус 20 до плюс 70 от 5 до 95 от 84 до 106,7 |
Габаритные размеры (высота х ширина х длина), мм, не более |
128х100х95 |
Масса (без кронштейна), кг, не более |
0,9 |
Норма средней наработки до отказа, ч, не менее |
24 000 |
Средний срок службы, лет, не менее |
10 |
