Номер по Госреестру СИ: 57556-14
57556-14 Вычислители
(МАНС-12)
Назначение средства измерений:
Вычислители МАНС-12 (далее - вычислители), предназначены для:
- измерения температуры и разности температур по сигналам первичных термопреобразователей сопротивления;
- измерения объема воды, прошедшей через датчик расхода за установленный период времени;
- измерения количества импульсов, поступающих от первичных преобразователей или счетчиков с импульсными выходами;
- вычисления количества теплоты, переданной теплоносителем (водой) за установленный период времени;
- измерения интервалов времени.
Внешний вид.
Вычислители
Рисунок № 1
Внешний вид.
Вычислители
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.06.2019
Номер записи - 148042
ID в реестре СИ - 370442
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
МАНС-12,
Производитель
Изготовитель - ОАО "Московский завод тепловой автоматики" (МЗТА)
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1461 дн.
Приказы РСТ, где упоминается данный тип СИ
№879 от 2023.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1095 от 2019.05.16 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 55316 "Вычислители МАНС-12"
№3359 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аддитивные технологии" (ТК 182)
Наличие аналогов СИ: Вычислители (МАНС-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Московский завод тепловой автоматики" (МЗТА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22727-02 01.04.2007 |
Регуляторы микропроцессорные, Минитерм 400 СИ ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
1 год | |
|
22727-07 31.10.2017 |
Регуляторы микропроцессорные, МИНИТЕРМ 400 СИ ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ |
1 год |
|
22728-02 01.04.2007 |
Регуляторы микропроцессорные, Минитерм 450 СИ ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
1 год | |
|
25575-03 01.09.2008 |
Контроллеры измерительные, МС8 ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
1 год | |
|
25575-08 17.01.2019 |
Контроллеры измерительные, МС8 ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ |
1 год |
|
45267-10 01.08.2015 |
Системы автоматизированные коммерческого учета энергоресурсов АСКУЭ КОНТАР, Нет данных ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ |
2 года |
|
45268-10 01.08.2015 |
Комплексы программно-технические, КОНТАР ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ |
2 года |
|
57556-14 03.06.2019 |
Вычислители, МАНС-12 ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ |
4 года |
|
59623-15 16.01.2020 |
Измерители-регистраторы, КСПД-К1 ОАО "Московский завод тепловой автоматики" (МЗТА) (РОССИЯ г.Москва) |
ОТ МП |
4 года |
Кто поверяет Вычислители (МАНС-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вычислители (МАНС-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение

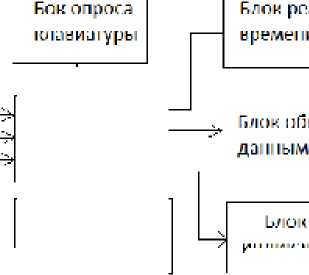

Структура программного обеспечения вычислителя представлена на рисунке 3.
Пппн диагностики
Блок намерения температур
Плпксчетных или дои
Л1.ИПГО
И11Д-1 шции
Рисунок 3 - Структура программного обеспечения
|
Бло < рдг.четон ф |
... | |
|
Блок архивирования | ||
Лист № 3 Всего листов 5 Программное обеспечение вычислителя МАНС-12 позволяет:
- формировать , хранить в энергонезависимой памяти месячные архивы измеренных величин, времени работы в нештатной ситуации;
- отображать текущее календарное время, измеренные величины на встроенном ин -дикаторе;
- формировать , хранить и передавать во внешние информационные сети измеренные величины, архивы по интерфейсу RS485;
- производить подключение к автоматизированным системам сбора данных с кор -ректировкой текущего времени с сохранением метрологических параметров;
- обеспечить защиту программного кода и метрологически значимых данных от преднамеренного и непреднамеренного изменения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО |
MAHC12- 261213.BIN Метрологически значимая часть |
1.1.0 26/12/2013 |
BAD4C347 |
CRC32 |
|
MAHC12- 261213.BIN Метрологически незначимая часть |
44190FC5 | |||
|
MAHC12Service Сервисная программа |
MAHC12Service. exe |
V1.0.3 |
4CF0BDD1961F9DC6B FC4B110DEBB10B2 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или специальным штампом и на лицевую панель вычислителя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Основные методы измерений приведены в документе Вычислитель МАНС-12. Руководство по эксплуатации. гЕ3.096.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вычислителям МАНС-12
-
1 ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения.
-
2 ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
-
3 ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2.Требования к конструкции.
-
4 ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.
-
5 ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля». Общие технические требования и методы испытаний.
-
6 ТУ 4218-136-00225549-2012. Вычислитель МАНС-12. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом 00225549-14/1МП «Методика поверки вычислителя МАНС-12», утвержденным ФБУ «ЦСМ Московской области » 17.01.2014 г. и входящим в комплект поставки средства измерений.
Основное оборудование, применяемое при поверке:
- генератор импульсов точной амплитуды Г5-75, амплитуда импульса 0,01-9,999 В, период повторения 0,1 мкс - 9,99 с, длительность импульсов 50 нс - 1с, погрешность установки временных параметров 0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон амплитуд измеряемых импульсных сигналов 0,1 - 10 В, диапазон измеряемых частот импульсных сигналов 0,1 Гц - 200 МГц, погрешность 540-7;
- мера электрического сопротивления постоянному току многозначная Р4831, класс точности - 0,02/240-6, диапазон воспроизводимых значений сопротивления от 0,1 - 111111,1 Ом.
Изготовитель
Открытое акционерное общество «Московский завод тепловой автоматики».
(ОАО «МЗТА»)
Юридический адрес: 105318, Москва, Мироновская ул, дом 33, стр. 26.
Телефон: (495) 720-54-44, факс: (495) 369-66-12.
E-mail: info@mzta.ru, web: www.mzta.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»).
Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская обл., 141570.
Тел. (495) 994-22-10, факс (495) 994-22-11.
E-mail: info@mencsm.ru, web: www.mencsm.ru.
Принцип действия вычислителей основан на измерении сигналов от первичных измерительных преобразователей и преобразовании их в значения соответствующих физических величин, c последующей индикацией результатов измерений на дисплее.
Вычислители могут применяться на объектах ЖКХ в качестве измерительновычислительного компонента в составе измерительных систем вида ИС-1, к которым могут подключаться:
-
- датчики температуры прямой и обратной воды (комплект из 2-х термометров сопротивления платиновых - Pt1000 по ГОСТ 6651-2009;
-
- датчик расхода воды в системе отопления;
-
- до 6 датчиков расхода горячей и холодной воды, электроэнергии, газа с импульсными выходами.
Вычислители выполнены в виде электронного блока в герметичном пластмассовом корпусе с уровнем защиты от внешних воздействий IP65.
Внешний вид вычислителя представлен на рисунке 1.
Рисунок 1 - Внешний вид вычислителя
Ввод цепей питания, интерфейса, сигналов от счетчиков и термопреобразователей сопротивления для обеспечения герметичности корпуса производится через 5 гермовводов. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником резервного питания (два аккумулятора типа NiMH, емкостью не менее 2100 мА/ч., устанавливается при выпуске вычислителя).
На верхней части крышки корпуса расположены двухстрочный жидкокристаллический матричный символьный дисплей по 16 символов в каждой строке, и кнопка выбора отображаемого параметра. Крышка корпуса вместе с платой электронного блока соединяются с основанием корпуса четырьмя винтами.
С целью предотвращения несанкционированного доступа к функциональным узлам вычислителя, последний имеет возможность пломбирования. Место нанесения клейма - один из четырех крепежных винтов, соединяющих плату электронного блока с крышкой корпуса.

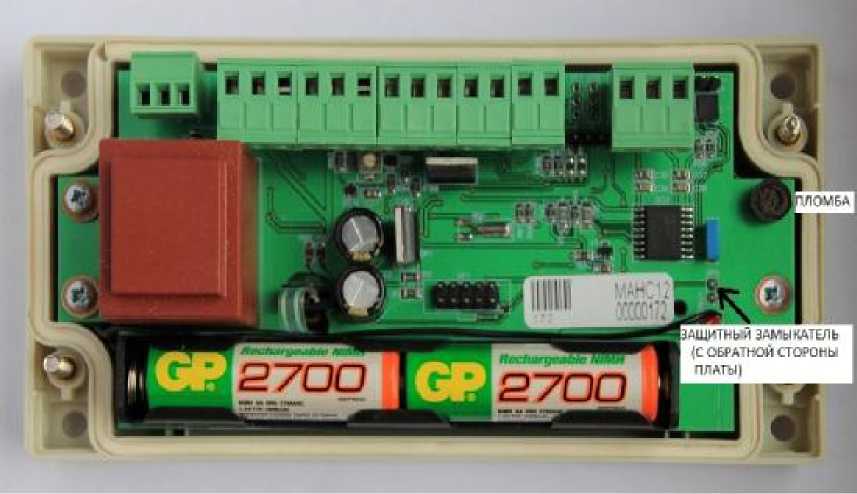

Места маркировки и пломбирования корпуса прибора в местах установки винтовых соединений указаны на рисунке 2.
Рисунок 2 - Места маркировки и пломбировки
приведена в таблице 5. Таблица 5
|
Обозначение документа |
Наименование |
Кол-во, шт. |
|
гЕ3.096.000 |
Вычислитель МАНС-12 |
1 |
|
гЕ3.096.000 ПС |
Паспорт |
1 |
|
гЕ3.096.000 РЭ |
Руководство по эксплуатации |
1 (на партию) |
|
00225549-14/1МП |
Методика поверки |
1 (на партию) |
|
Набор замыкателей |
1 |
Таблица 2
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Вид погрешности |
|
Тепловая энергия, ГДж, Гкал, МВтч |
0 - 106 |
± (0,5 + 3/AT) |
относительная |
|
Объем воды: холодной, горячей в системе отопле- 3 ния, м |
0 - 108 |
± 0,01 % |
относительная |
|
Температура прямой воды в системе отопления, °С |
0 - 100 |
± (0,4 + 0,004-T1) |
абсолютная |
|
Разность температур прямой и обратной воды в системе отопления, °С |
3 - 100 |
± 0,1 |
абсолютная |
|
Количество импульсов от преобразователей с импульсными выходами |
0 - 108 |
± 0,01 % |
относительная |
|
Интервал времени, с |
0 - 107 |
± 0,01 % |
относительная |
Рабочие условия эксплуатации:
|
Температура окружающего воздуха, °С Относительная влажность, % Атмосферное давление, кПа |
20 ± 10 от 30 до 80 от 86 до 106,7 |
|
Напряжение питания переменного тока частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
Внешние магнитные поля частотой питания, А/м, не более |
400 |
|
Механические вибрации, частота, Гц / амплитуда, мм |
10 - 55/ 0,35 |
|
Мощность, потребляемая цепью питания, В •А, не более |
6 |
|
Габаритные размеры (ширина х высота х глубина), мм |
160 х 102 х 77 |
|
Масса, кг, не более |
0,5 |
По требованиям электромагнитной совместимости и безопасности вычислители соответствуют ГОСТ Р 51649-2000.
Вероятность безотказной работы не менее 0,98 за 2000 ч наработки.
Средний срок службы не менее 15 лет.
