Номер по Госреестру СИ: 57370-14
57370-14 Преобразователи линейных перемещений
(РФ25)
Назначение средства измерений:
Преобразователи линейных перемещений РФ25 (далее - преобразователи) предназначены для измерения и преобразования линейных размеров, положения и перемещения объекта, отклонения формы, отклонения профиля и расположения поверхностей на предприятиях и в организациях различных отраслей промышленности, машиностроении, приборостроении.
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 1
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 2
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 3
Внешний вид.
Преобразователи линейных перемещений
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.05.2019
Номер записи - 147822
ID в реестре СИ - 370222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
РФ256-55, РФ256-35, РФ256-15, РФ251-3, РФ251-25, РФ25,РФ256-55-1-485-SSI-15-CC-10, РФ25, РФ256-55-1-485-SSI-15-CC-10, РФ25, модификация РФ256-15, РФ25, мод. РФ256-35, РФ25, мод, РФ256-15, РФ25 РФ251-25, Преобразователь линейных перемещений РФ25 мод. РФ256-15, Преобразователь линейных перемещений РФ 25 мод. РФ251-25, Преобразователь линейных перемещений РФ 25 мод. РФ 251-25, модификация РФ256-55-1-485-SSI-15-CC-10, модификация РФ251-3, мод. РФ 256-15,
Производитель
Изготовитель - ООО "РИФТЭК"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Статистика
Кол-во поверок - 179
Выдано извещений - 6
Кол-во периодических поверок - 124
Кол-во средств измерений - 48
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
№1422 от 2019.06.18 Об утверждении типов средств измерений
№2759 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Радионавигация" (ТК 363)
Наличие аналогов СИ: Преобразователи линейных перемещений (РФ25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РИФТЭК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27510-04 01.08.2009 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
27510-12 28.02.2022 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
27510-12 23.07.2017 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
35128-07 01.07.2012 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
35128-07 28.09.2017 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
41061-09 01.08.2014 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41061-13 28.10.2018 |
Измерители лазерные триангуляционные, РФ603 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
57370-14 14.05.2019 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
65938-16 28.02.2017 |
Измерители лазерные триангуляционные, РФ60x ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65938-17 28.02.2022 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
35128-18 31.05.2023 |
Профилометры поверхности катания колесной пары, ИКП ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
57370-19 31.07.2023 |
Преобразователи линейных перемещений , РФ25 ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87349-22 16.05.2027 |
Измерители лазерные триангуляционные, РФ60х ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
87350-22 18.07.2027 |
Скобы измерительные диаметров колесных пар, ИДК ООО "РИФТЭК" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Преобразователи линейных перемещений (РФ25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 2 | 0 | 5 | 0 | 2 | 0 | 2 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 45 | 0 | 45 | 0 | 10 | 0 | 10 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 0 | 21 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 55 | 0 | 35 | 5 | 55 | 0 | 35 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 8 | 0 | 8 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи линейных перемещений (РФ25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
3791 | 2326 |
|
ФБУ Ярославский ЦСМ Ярославская область |
860 | 2326 |
Программное обеспечение
Преобразователи линейных перемещений РФ 25 имеют в своем составе встроенное программное обеспечение.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
RF25x |
RF25x-sp |
1.х |
5F8F0E54849C4C9F A754C99DD36047A5 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю для датчиков -отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Преобразователи перемещения . Серия РФ25х. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к скобам ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ТУ BY 100051163.005-2013 «Преобразователи линейных перемещений РФ 25. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МРБ МП.2369-2013 «Преобразователи линейных перемещений РФ 25. Методика поверки», утвержденной БелГИМ 09 ноября 2013 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные , набор № 1, класс точности 2, ГОСТ 9038
- Стойка для измерительных головок типа С -II, ГОСТ 10197
Изготовитель
Преобразователь состоит из специальной шкалы (3), жестко связанной с измерительным стержнем, в который вкручен измерительный наконечник. Изображение шкалы, формируемое светодиодом (1) и объективом (2), считывается CMOS-линейкой (4) и анализируется процессором сигналов, который рассчитывает положение шкалы.
о
1
Рисунок 1 Схема преобразователя
Преобразователи изготавливают пяти модификаций (РФ251-3, РФ251-25, РФ256-15, РФ256-35 и РФ256-55), которые отличаются габаритными размерами, массой, диапазоном измерений, климатическим исполнением и степенью защиты оболочки по ГОСТ 14254.
Преобразователи модификаций РФ251-25, РФ256-15, РФ256-35 и РФ256-55 могут применяться для работы в лабораториях.
Преобразователи модификации РФ251-3 предназначены для промышленного применения.
Преобразователи имеют цифровой выход с целью снятия, обработки и отображения накопленной информации. Цифровой выход имеет интерфейс RS485 или RS232 для подключения к ПЭВМ.
Данные от преобразователей могут быть получены по последовательному интерфейсу двумя способами: по разовым запросам и автоматическим потоком данных.
Порт RS232 позволяет подключать преобразователи непосредственно к RS232 порту компьютера либо контроллера по схеме «точка-точка».
Порт RS485 позволяет подключать несколько преобразователей к одному устройству сбора информации по схеме «общая шина».
Преобразователи модификаций РФ256-15, РФ256-35 и РФ256-55 оборудованы светодиодной индикацией с двумя состояниями: “красный” и “зеленый”. Светодиодная индикация находится в состоянии «зеленый», если результат измерений не выходит за установленные пределы измерений. Светодиодная индикация находится в состоянии “красный”, если результат измерения выходит за какой-либо установленный предел измерений.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

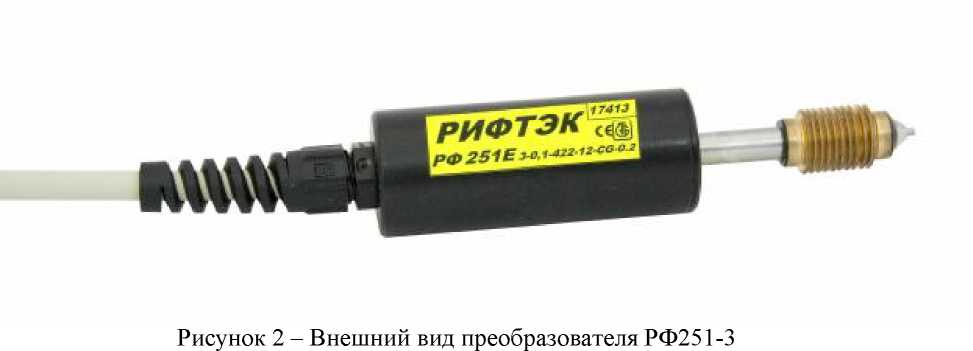

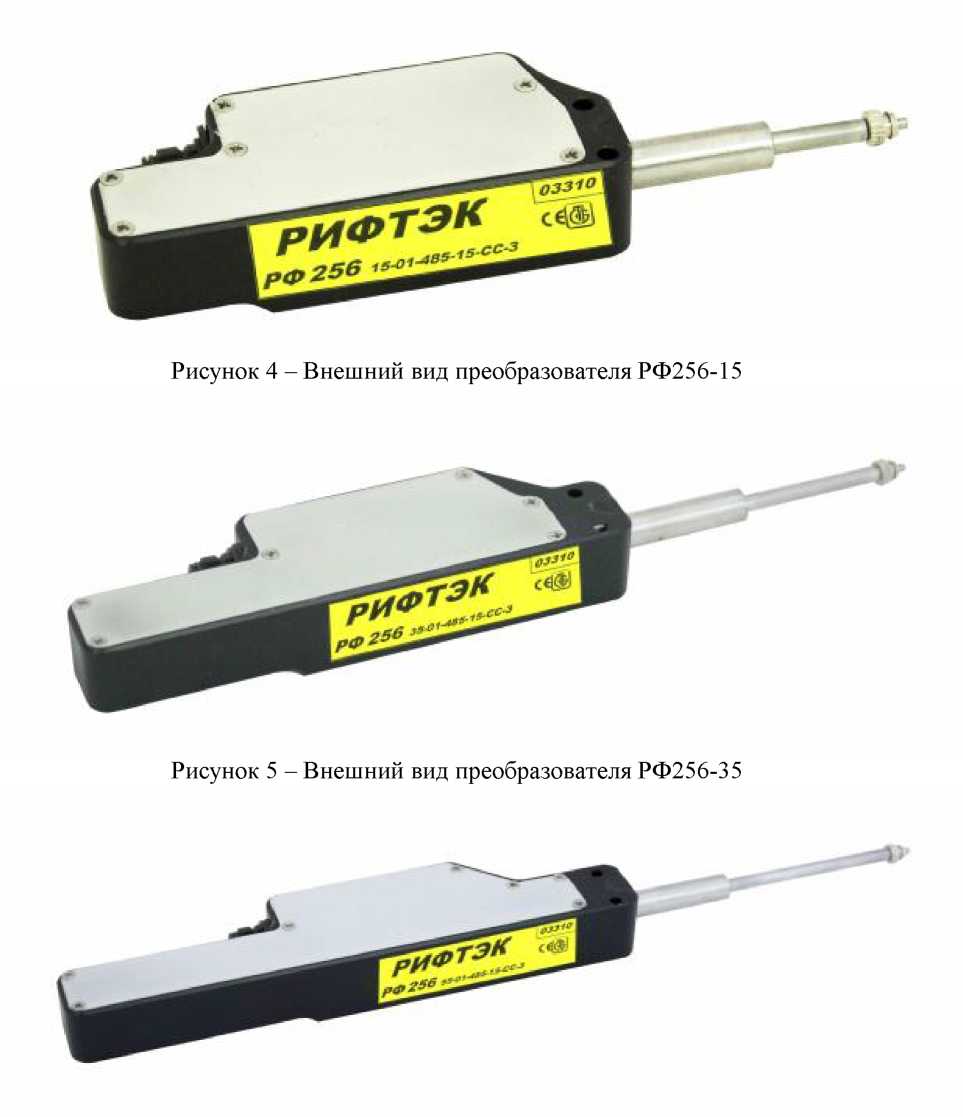

Внешний вид преобразователей представлен на рисунках 2 - 6.

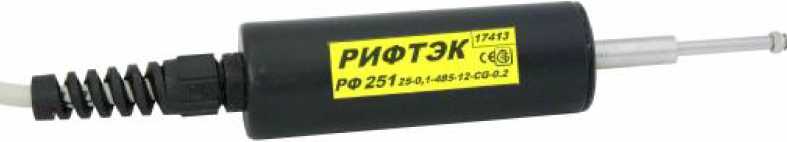

Рисунок 3 - Внешний вид преобразователя РФ251-25
Рисунок 6 - Внешний вид преобразователя РФ256-55
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений преобразователей, мм, для модификаций: РФ251-3 |
от 0 до 3 |
|
РФ256-15 |
от 0 до 15 |
|
РФ251-25 |
от 0 до 25 |
|
РФ256-35 |
от 0 до 35 |
|
РФ256-55 |
от 0 до 54 |
|
Пределы допускаемой абсолютной погрешности измерения преобразователей, мм, для модификаций: РФ251-3 |
±0,002 |
|
РФ256-15 |
±0,002 |
|
РФ251-25 |
±0,002 |
|
РФ256-35 |
±0,002 |
|
РФ256-55 |
±0,003 |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразователей модификации РФ251-3 на каждые 10 °С, мм |
±0,001 |
|
Время установления рабочего режима преобразователей, с, не более |
20 |
|
Условия эксплуатации преобразователей: - температура окружающей среды, °С , для модификаций: РФ251-3 РФ256-15 РФ251-25 РФ256-35 РФ256-55 |
от -25 до +45 от -17 °С до +23 °С от -17 °С до +23 °С от -17 °С до +23 °С от -17 °С до +23 °С |
|
- относительная влажность, для модификаций : РФ251-3 |
до 98 % при 25 °С |
|
РФ256-15 |
до 80 % при 20 °С |
|
РФ251-25 |
до 80 % при 20 °С |
|
РФ256-35 |
до 80 % при 20 °С |
|
РФ256-55 |
до 80 % при 20 °С |
|
Условия транспортирования преобразователей: - температура окружающей среды, °С |
от - 30 до + 50 |
|
- относительная влажность |
до 95 % при 25 °С |
|
Напряжение питания, В |
от 12 В до 24 В |
|
Потребляемая мощность преобразователей, Вт, не более |
0,75 |
|
Выходной интерфейс |
RS232, RS485 |
|
Габаритные размеры, мм, не более, для модификаций: РФ251-3 |
150X030 |
|
РФ256-15 |
128,5x36x20 |
|
РФ251-25 |
174,5X 030 |
|
РФ256-35 |
189,7x36x20 |
|
РФ256-55 |
236,7x36x20 |
|
Масса, г, не более, для модификаций: РФ251-3 |
70 |
|
РФ256-15 |
110 |
|
РФ251-25 |
110 |
|
РФ256-35 |
150 |
|
РФ256-55 |
180 |
|
Степень защиты оболочки по ГОСТ 14254, для модификаций : РФ251-3 |
IP57 |
|
РФ256-15 |
IP50 |
|
РФ251-25 |
IP50 |
|
РФ256-35 |
IP50 |
|
РФ256-55 |
IP50 |
