Номер по Госреестру СИ: 57249-14
57249-14 Анализаторы покрытий рентгенофлуоресцентные
(X-STRATA 920, X-STRATA 980)
Назначение средства измерений:
Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980 (далее - анализаторы) предназначены для измерения толщины однослойных, многослойных или сплавных покрытий, определения концентрации растворов, составов сплавов и анализа материалов методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Анализаторы покрытий рентгенофлуоресцентные
Рисунок № 1
Notice: Undefined offset: 1 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 2 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Программное обеспечение
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Для осуществления управления электронным блоком, сбора и анализа данных на персональном компьютере установлено программное обеспечение (ПО) SmartLink FP.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатора ПО |
SmartLink FP |
Для X-STRATA 920 версия 4.4 и выше |
--- |
--- |
Для X-STRATA 980 версия 6.2 и выше |
--- |
--- |
Защита метрологически значимого ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «С» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом и на боковую панель прибора с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками, приведенными в руководстве по эксплуатации «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам покрытий рентгенофлуоресцентным X-STRATA 920, X-STRATA 980Техническая документация фирмы «OXFORD INSTRUMENTS Industrial Analysis», Великобритания.
Поверка
Поверкаосуществляется согласно методике поверки МП 105.Д4-13 «Анализаторы покрытий рентгенофлуоресцентные X-STRATA 920, X-STRATA 980. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2013 года.
Основные средства поверки:
1. Государственные стандартные образцы (ГСО) состава: сталей легированных ГСО 4165-91П, 2489-91П - 2497-91П. Погрешность аттестации, не хуже 0,05 %;
2. Набор мер толщины покрытий типа НТП на МО, диапазон 3-2000 мкм, 2-й разряд. ПР 50.2.006-2001. «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».
Изготовитель
«OXFORD INSTRUMENTS Industrial Analysis», Великобритания .Адрес: Tubney Woods, Abingdon, Oxon QX13 5QX, UK.
Телефон : |
+44 (0)1865-393200 |
Факс : |
+44 (0)1865-393333 |
E-mail: |
industrial@oxinst.com |
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: |
117105 Москва, Варшавское шоссе, д.32, стр.1 |
Телефон: |
+7(499)611-15-09, 611-15-37, 611-52-89 |
Факс: |
+7(495)741-59-84 |
www; Е-mail: |
synercon.ru info@synercon.ru |
Испытательный центр
Государственный центр испытаний средств измерений ффедерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: |
(495) 437-56-33, |
Факс: |
(495) 437-31-47 |
E-mail: |
vniiofi@vniiofi.ru |
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитать толщину и элементный состав покрытия.

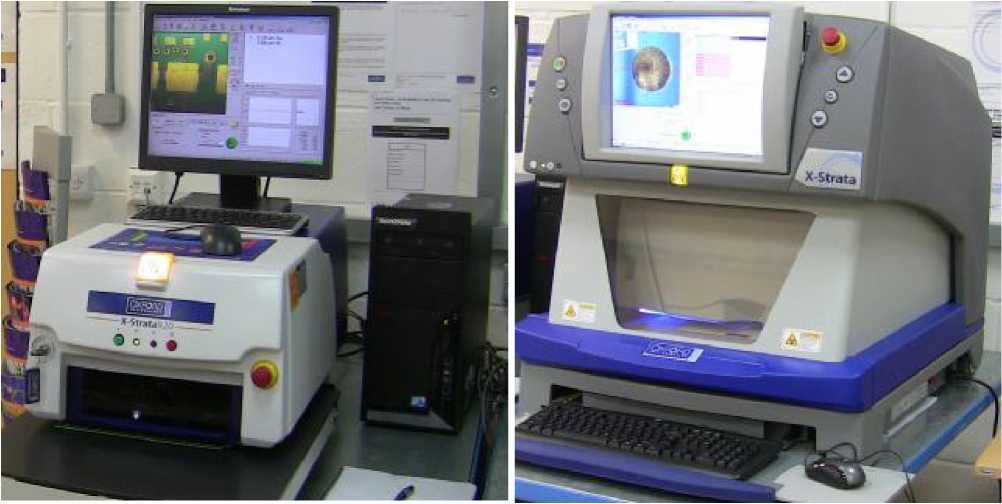

а) X-STRATA 920
б) X-STRATA 980
Рисунок 1 - Общий вид анализаторов.
Основными элементами конструкции анализаторов являются:
-
- Измерительная камера, содержащая рентгеновскую трубку и измерительное устройство, служащая также для защиты пользователя от излучения;
-
- Рентгеновская трубка - источник рентгеновского излучения;
-
- Источник питания, служащий для обеспечения всех частей анализатора электроэнергией с определенными характеристиками;
-
- Видеокамера, служащая для визуализации области измерения;
-
- Детектор - полупроводниковый для X-STRATA 980 и пропорциональный счетчик, заполненный ксеноном для X-STRATA 920, служащий для преобразования гамма квантов вторичного рентгеновского излучения в электрический сигнал;
- Для модели X-STRATA 920 используется персональный компьютер, предназначенный для приема, обработки и выдачи информации . Для модели X-STRATA 980 персональный компьютер встроен в корпус измерительной камеры.
Таблица 3
№ п.п |
Наименование и условное обозначение |
Количество |
1. |
Анализатор покрытий рентгенофлуоресцентный |
1 шт. |
2. |
Чемодан с комплектующими |
1 шт. |
3. |
Устройства ввода-вывода: клавиатура, мышь |
1 компл. |
4. |
Программное обеспечение SmartLink FP |
1 экз. |
5. |
Руководство по эксплуатации |
1 экз. |
6. |
Методика поверки |
1 экз. |
7. |
Персональный компьютер (для X-STRATA 920) |
1 шт. |
8. |
Набор настроечных образцов |
1 компл. |
приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение |
Анализируемые элементы:
|
От титана (Z=22) до урана (Z=92) От фосфора (Z=15) до урана (Z=92) |
Количество измеряемых слоев покрытия, не более |
5 (включая основание) |
Диапазон измерения толщины покрытия, мкм |
От 0 до 120 |
Высота измеряемого образца, мм, не более:
|
160 220 |
Пределы погрешности измерения толщины покрытия: - пределы допускаемой абсолютной погрешности измерения толщины покрытия (в диапазоне от 0 мкм до 0,5 мкм включительно), мкм |
±0,025 для первого (верхнего) слоя ±0,05 для второго слоя ±0,075 для третьего слоя ±0,1 для четвертого слоя |
- пределы допускаемой относительной погрешности измерения толщины покрытия (в диапазоне свыше 0,5 мкм до 120 мкм), % |
±5 для первого (верхнего) слоя ±10 для второго слоя ±15 для третьего слоя ±20 для четвертого слоя |
Диапазон измерения массовой доли элементов, % |
От 0,01 до 100 |
Пределы допускаемой относительной погрешности измерения массовой доли элементов, % |
±2 |
Лазерная фокусировка |
по оси Z |
Напряжение питания, В |
От 215 до 265 |
при частоте, Гц |
От 47 до 63 |
Потребляемый ток, А, не более |
2,3 |
Габаритные размеры, ширина х глубина х высота, мм, не более: - X-STRATA 920 |
610 х 1037 х 375 |
- X-STRATA 980 |
700 х 790 х 765 |
Масса, кг, не более - X-STRATA 920 |
97 |
- X-STRATA 980 |
135 |
Условия эксплуатации: Температура окружающей среды, оС |
От 10 до 40 |
Относительная влажность воздуха, % |
От 0 до 98 |
