Номер по Госреестру СИ: 56985-14
56985-14 Приборы для автоматического измерения размеров печатных плат и фотошаблонов
(IMM)
Назначение средства измерений:
Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM (далее по тексту - приборы) предназначены для автоматического и ручного измерения геометрических параметров фотошаблонов, заготовок и готовых печатных плат.
Внешний вид.
Приборы для автоматического измерения размеров печатных плат и фотошаблонов
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 06.03.2024
Номер записи -
ID в реестре СИ - 369771
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Без модификации, Asida IMM7060R-SSTL,
Производитель
Изготовитель - Фирма "Guangdong Zhengye Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№416 от 2014.04.02 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56976-14 по 56990-14,30226-14,56991-14,56992-14,39885-14,56993-14 по 57009-14)
№452 от 2019.03.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2008 от 2019.08.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№2767 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аттракционы и другие устройства для развлечений" (ТК 427)
Наличие аналогов СИ: Приборы для автоматического измерения размеров печатных плат и фотошаблонов (IMM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Guangdong Zhengye Technology Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56985-14 06.03.2024 |
Приборы для автоматического измерения размеров печатных плат и фотошаблонов, IMM Фирма "Guangdong Zhengye Technology Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56986-14 06.03.2024 |
Приборы для автоматического измерения ширины проводников, XK Фирма "Guangdong Zhengye Technology Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
Кто поверяет Приборы для автоматического измерения размеров печатных плат и фотошаблонов (IMM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 1 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы для автоматического измерения размеров печатных плат и фотошаблонов (IMM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
22110 | 22110 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ASIDA MEASURE VMA |
ASIDA MEASURE VMA |
3.00.03 и выше |
7F4E7C1578988 E63C23B6D49B AD76149 |
MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа и электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для автоматического измерения размеров печатных плат и фотошаблонов IMM
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм»;
-
2. ГОСТ Р 53429-2009 «Платы печатные. Основные параметры и конструкции»;
-
3. Техническая документация фирмы «GUANGDONG ZHENGYE TECHNOLOGY CO., LTD», КНР.
Поверка
ПоверкаОсуществляется в соответствие с документом МП РТ 2031-2013 «Приборы для автоматического измерения размеров печатных плат и фотошаблонов IMM. Методика поверки», утвержденным Руководителем ГЦИ СИ ФБУ «Ростест-Москва» «21» ноября 2013 г.
Основные средства поверки:
- мера длины штриховая, диапазон измерений 0-200 мм, разряд 2, класс 1 по ГОСТ 12069-90, - объект - микрометр типа ОМП , разряд 2 по ГОСТ Р 8.763-2011 с абсолютной погрешностью не более ±(0,2+0,5L) мкм, где L - измеряемая длина в мм,
- система лазерная измерительная XL-80, основная погрешность ±1мкм/м.
Изготовитель
Фирма «GUANGDONG ZHENGYE TECHNOLOGY CO., LTD»,КНР
No. 2 Science and Technology 9 Rd., Songshan Lake Science and Technology Industrial Park, Dongguan City, Guangdong, China Тел.: +86-769-88985064
Факс: +86 -769-88985777
Заявитель
ООО «Остек-Сервис-Технология»121467, г. Москва, ул. Молдавская, д.5, строение 2
Тел.: +7 (495) 788-44-44
Факс: +7 (495) 788-44-42
e-mail: ostecst@ostec-group.ru
Испытательный центр |
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31 Тел.: +7(495)544-00-00 Факс: +7(495)124-99-96 e-mail: spravka@rostest.ru Принцип действия приборов основан на применении методов оптической цифровой микроскопии и алгоритмов распознавания образов. Функционально приборы состоят из следующих основных узлов: станины с гранитным основанием; стеклянного измерительного стола с нижней подсветкой; подвижного портала с электроприводом и оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях; подвижной в вертикальном направлении оптической системы с переключаемым увеличением и модулем верхней подсветки; блока обработки результатов измерений, выполненным в виде промышленного компьютера. Программное обеспечение, установленное на компьютере, производит обработку результатов измерений и вывод их на экран в цифровой и графической формах с формированием отчетов и технической документации для систем автоматизированного управления производством. Приборы выпускаются в двух модификациях, отличающихся материалом корпуса прибора. Внешний вид приборов приведен на рисунке 1.

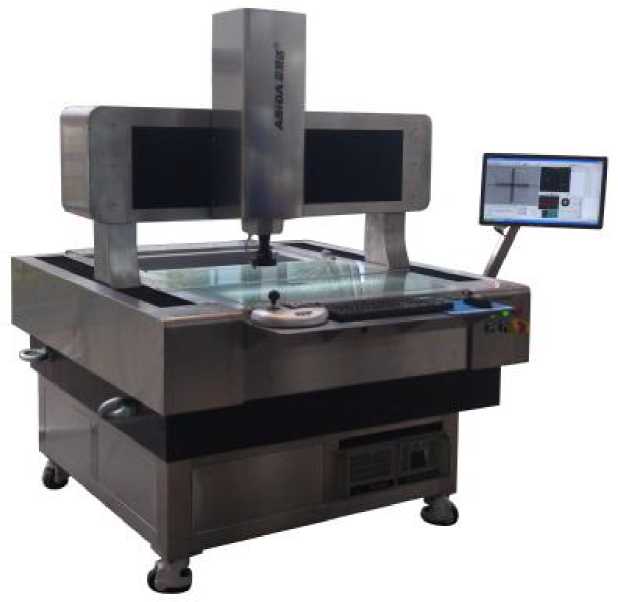

Рис.1 Внешний вид приборов для автоматического измерения размеров печатных плат и фотошаблонов IMM
