Номер по Госреестру СИ: 56974-14
56974-14 Датчики весоизмерительные тензорезисторные
(RSC)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные RSC (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным RSC-
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6=0,01 %.
Изготовитель
Фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР, 106 Heng Shan Road, Suzhou 215009, Jiangsu, PR ChinaТел./факс: +86(512)68247776/ +86(512)68259343
e-mail: hbmchina@hbm.com.cn
http://www.hbm.com.cn
Лист № 4 Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Контрольно-измерительная и Весовая Техника» (ООО «КВТ»),
101000, г. Москва, Колпачный переулок, д. 6, стр. 5, офис 22.
Тел: +7 (495)226-64-32, +7 (495) 229-10-80
e-mail: info@hbm.ru http://www.hbm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно датчики состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - растяжение.
Внешний вид датчиков показан на рисунке 1.

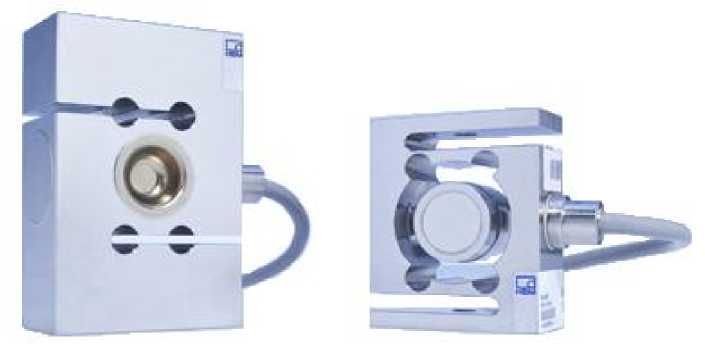

Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных RSC
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид RSCX1X2X3X4, где:
обозначение типа датчиков;
Xi - условное обозначение степени защиты, обеспечиваемой оболочкой: А-1Р67, В-IP68, С-1Р68;
X2 - обозначение класса точности;
X3 - обозначение максимального числа поверочных интервалов;
X4 - максимальная нагрузка (Emax) в килограммах (KG) или тоннах (T);
Наименование |
Количество |
Примечание |
Датчик |
1 шт. |
- |
Эксплуатационная документация |
1 экз. |
- |
Опорные блоки и аксессуары: - шарнирная опора (нержавеющая сталь) для датчиков RSC с номинальной нагрузкой 0.05т .. ,5т (1-U1R/200KG/ZGW, 1-U2A/1T/ZGUW, 1-U2A/5T/ZGUW) |
1 шт. |
По дополнительному заказу |
Блок питания (100...240В) (1-AC/DC15V/550MA) |
1 шт. |
По дополнительному заказу |
Соединительная муфта для удлинения кабеля (1-KVM) |
1 шт. | |
Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, C2, C2A, C16, RTN, RSC, U2A (1-VKK1-4, 1-VKK1R-4, 1-VKK2-6, 1-VKK2-8, 1-VKK2R-8, 1-VKK2R-8Ex, 1-VKEEX, 1-VKK2R-8Digital) |
1 шт. | |
Соединительный сигнальный кабель (1-CABA1/20, 1- CABA1/100, 1-CABE2/20, 1-CABE2/100, 1-CABE2/200, 4 3301.0071, 4-3301.0082б 4-3301.0169) |
1 шт. | |
Кабель заземления (1-EEK4, 1-EEK6, 1-EEK8, EEKR1.8, EEKR2.5) |
1 шт. |
датчиков приведены в таблицах i и 2.
Таблица 1
Характеристика |
Модификации | |||
RSCAX2X3X4, RSCВX2XзX4 |
RSCCX2X3X4 | |||
Класс точности по ГОСТ Р 8.726-2010 |
D1 |
C1 |
C3 |
C3 |
Максимальная нагрузка (Emax), кг |
50; 100; 200; 500; 1000; 2000; 5000; |
50; 100; 200; 500; | ||
1000; 2000; 5000 | ||||
Максимальное число поверочных интервалов (nmax) |
1000 |
1000 |
3000 |
3000 |
Минимальный поверочный интервал (Vmin) |
Emax / 2800 |
Emax / 3500 |
Emax / 8333 |
Emax / 8333 |
Минимальная статическая нагрузка (Emin)i % от Emax |
0 | |||
Предел допустимой нагрузки (Elim), % от Emax |
150 | |||
Доля от пределов допускаемой погрешности весов (Рис) |
0,7 | |||
Входное сопротивление, Ом |
350 |
389±15 | ||
Выходное сопротивление, Ом |
350±1,5 | |||
Выходной сигнал, мВ/В |
2 | |||
Диапазон температур, °С |
от |
-30 до +40 | ||
Классификация по влажности |
CH |
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2
Emax, кг |
Габаритные размеры, не более, мм: | ||
длина |
высота |
глубина | |
от 50 до 100 |
50,8 |
62 |
24 |
200 |
57,2 |
87,3 |
24 |
от 500 до 1000 |
57,2 |
87,3 |
31 |
2000 |
69,8 |
100 |
31 |
5000 |
76,2 |
100 |
36,5 |
